После задания общих требований к оборудованию и создания структурно-функциональных схем в проектной документации⎘ (ПД) требуется детализованная проработка технических решений релейной защиты и автоматики на следующем этапе проекта, в рабочей документации (РД).

Рабочая документация РЗА необходима для:

• определения потребности в оборудовании и материалах;
• производства монтажных и пусконаладочных работ;
• уточнения сметной стоимости строительства (при необходимости).

Объём проектирования РЗА в составе РД для различных электроустановок и устройств может разительно отличаться друг от друга, но всё что их объединяет — собрано в этой статье.

ТЕКСТОВАЯ ЧАСТЬ:

1. Общие указания

В общих указаниях, в соответствии с ГОСТ P 21.101⎘ приводят:

• сведения о документах, на основании которых принято решение о разработке РД (например, задание на проектирование, утверждённая ПД);
• запись о соответствии РД заданию на проектирование, выданным техническим условиям (при наличии таковых), прочим НТД;
• перечень нормативных документов, на которые даны ссылки в рабочих чертежах;
• абсолютную отметку, принятую в рабочих чертежах здания или сооружения условно за нулевую;
• запись о результатах проверки на патентоспособность и патентную чистоту (при необходимости);
• перечень видов работ, для которых необходимо составление актов освидетельствования скрытых работ;
• сведения о том, кому принадлежит данная интеллектуальная собственность (при необходимости);
• эксплуатационные требования, предъявляемые к проектируемому зданию или сооружению (при необходимости);
• другие необходимые указания.

В общих указаниях не следует повторять технические требования, помещённые на других листах основного комплекта рабочих чертежей, и давать описание принятых в рабочих чертежах технических решений.

Стоит обратить внимание, что в перечень нормативных документов «Общих указаний» не включают документы, записанные в ведомость ссылочных и прилагаемых документов.

ГРАФИЧЕСКАЯ ЧАСТЬ:

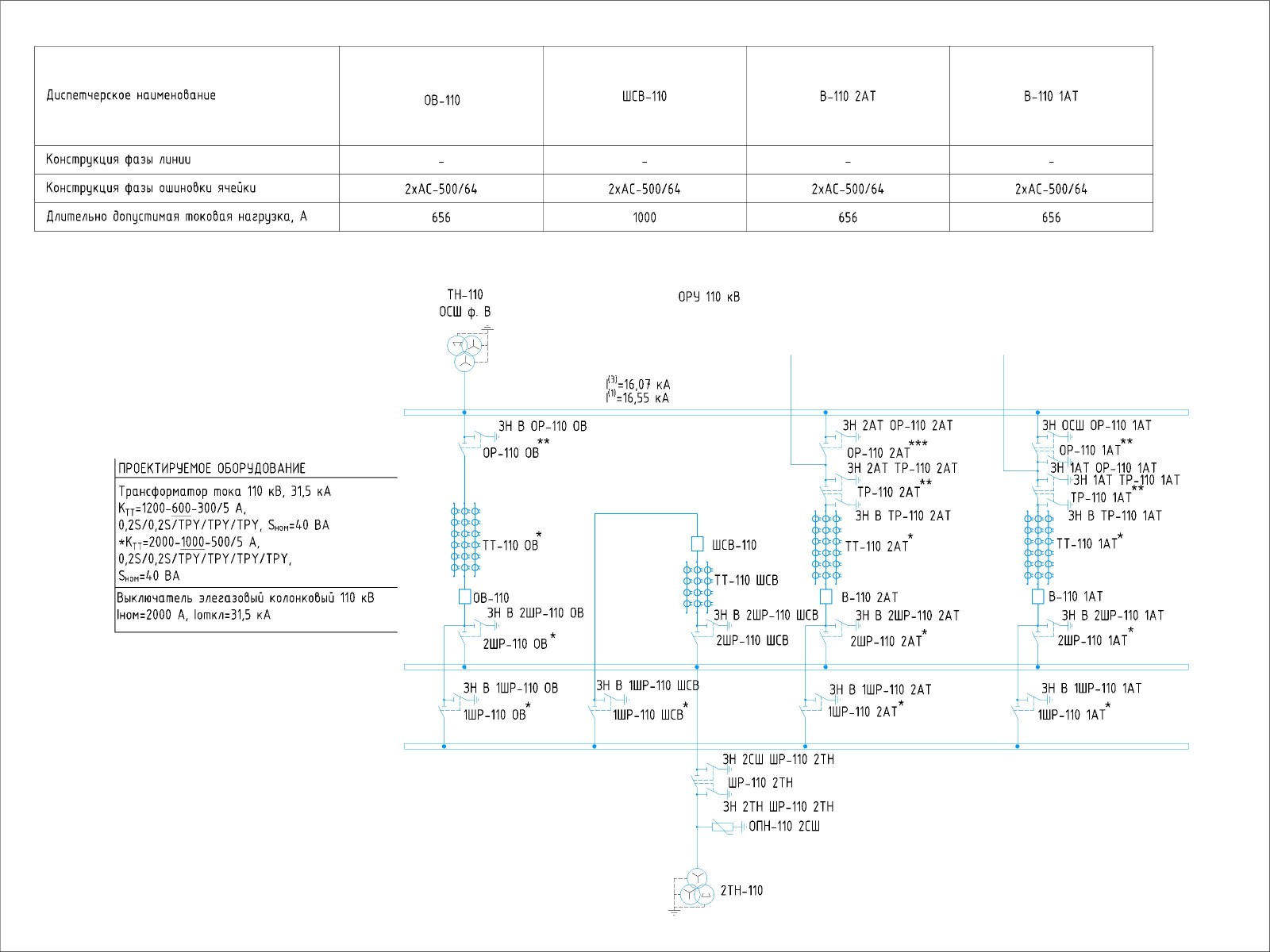

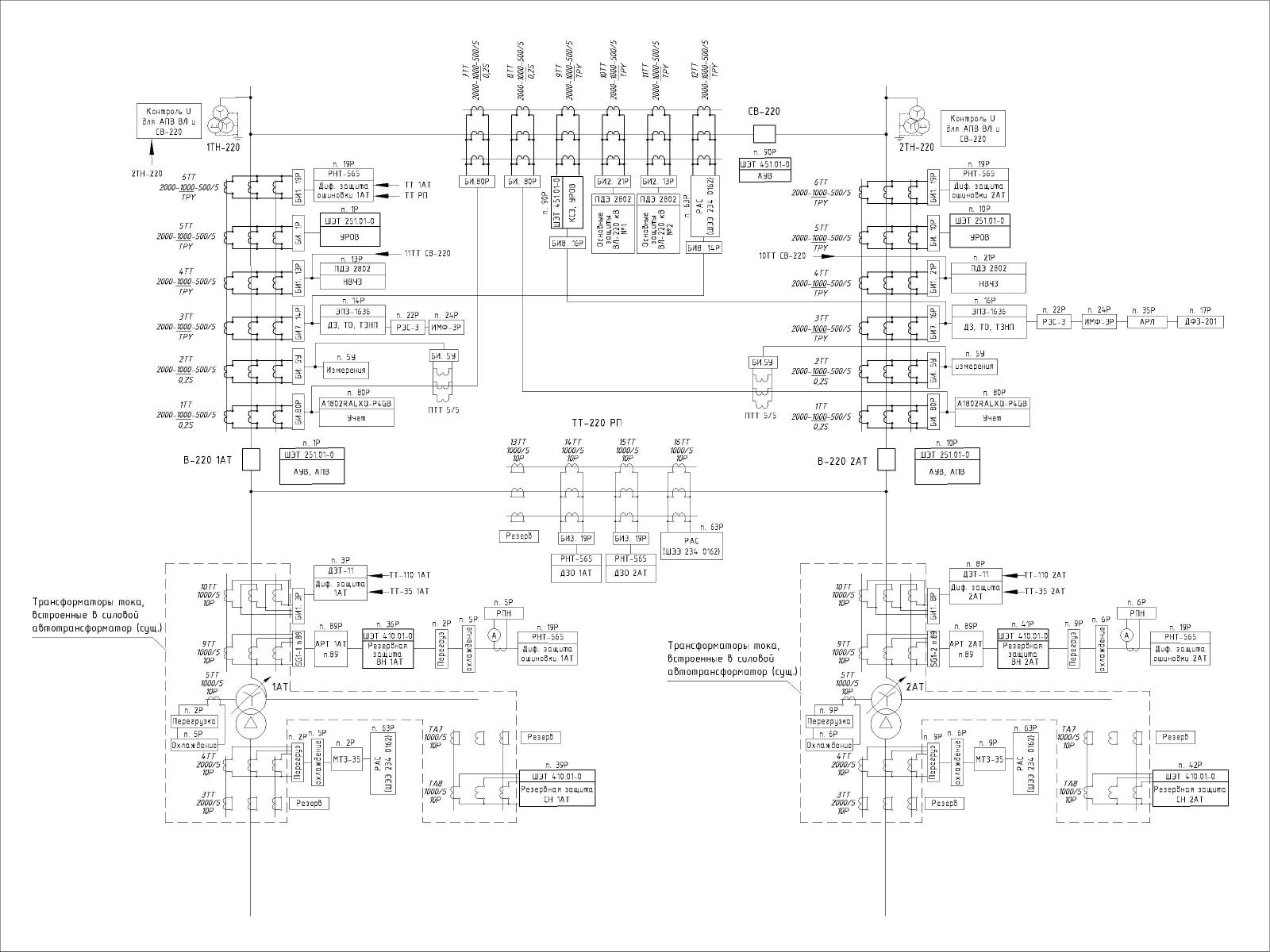

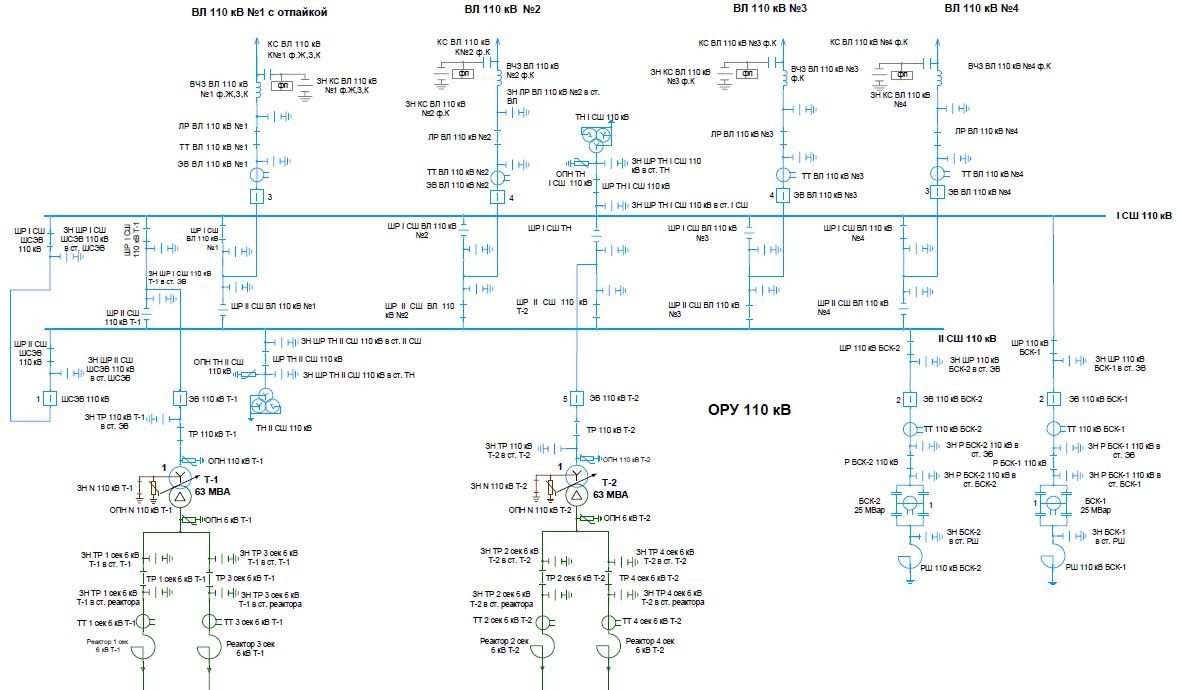

2. Схема распределения по ТТ и ТН устройств ИТС

Схема распределения в составе РД должна соответствовать тем же правилам⎘, что и в ПД.

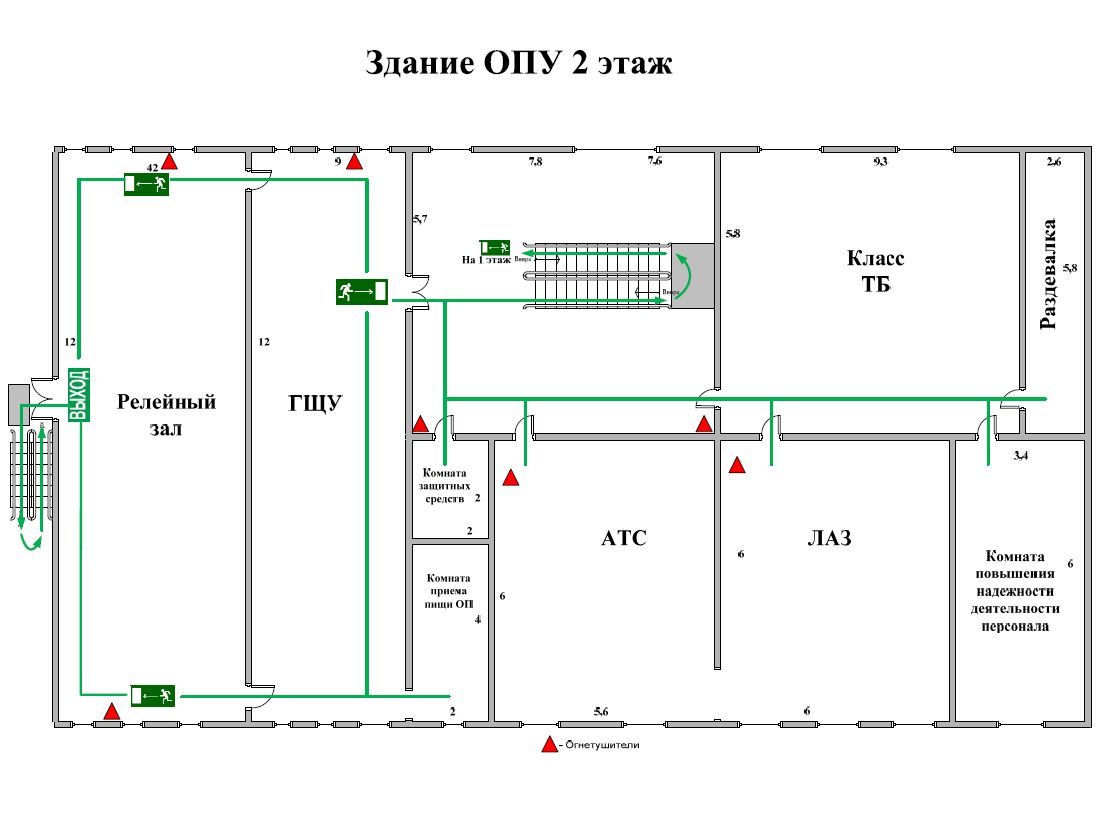

3. План расположения оборудования РЗА в здании ОПУ

План расположения вторичного оборудования внутри помещений принципиально не отличается от выполненного на этапе ПД. Более подробно о нём — читайте в предыдущей статье⎘.

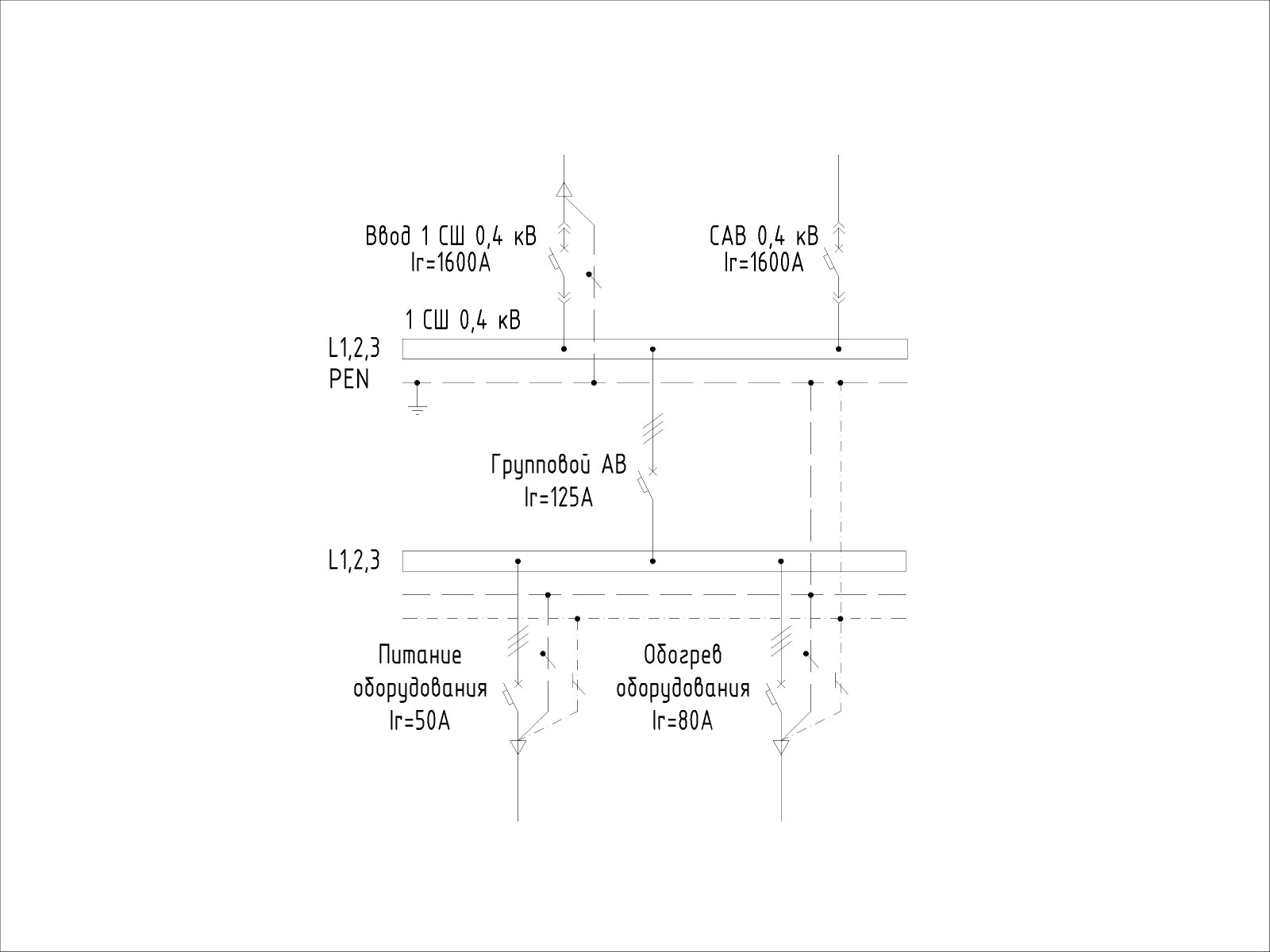

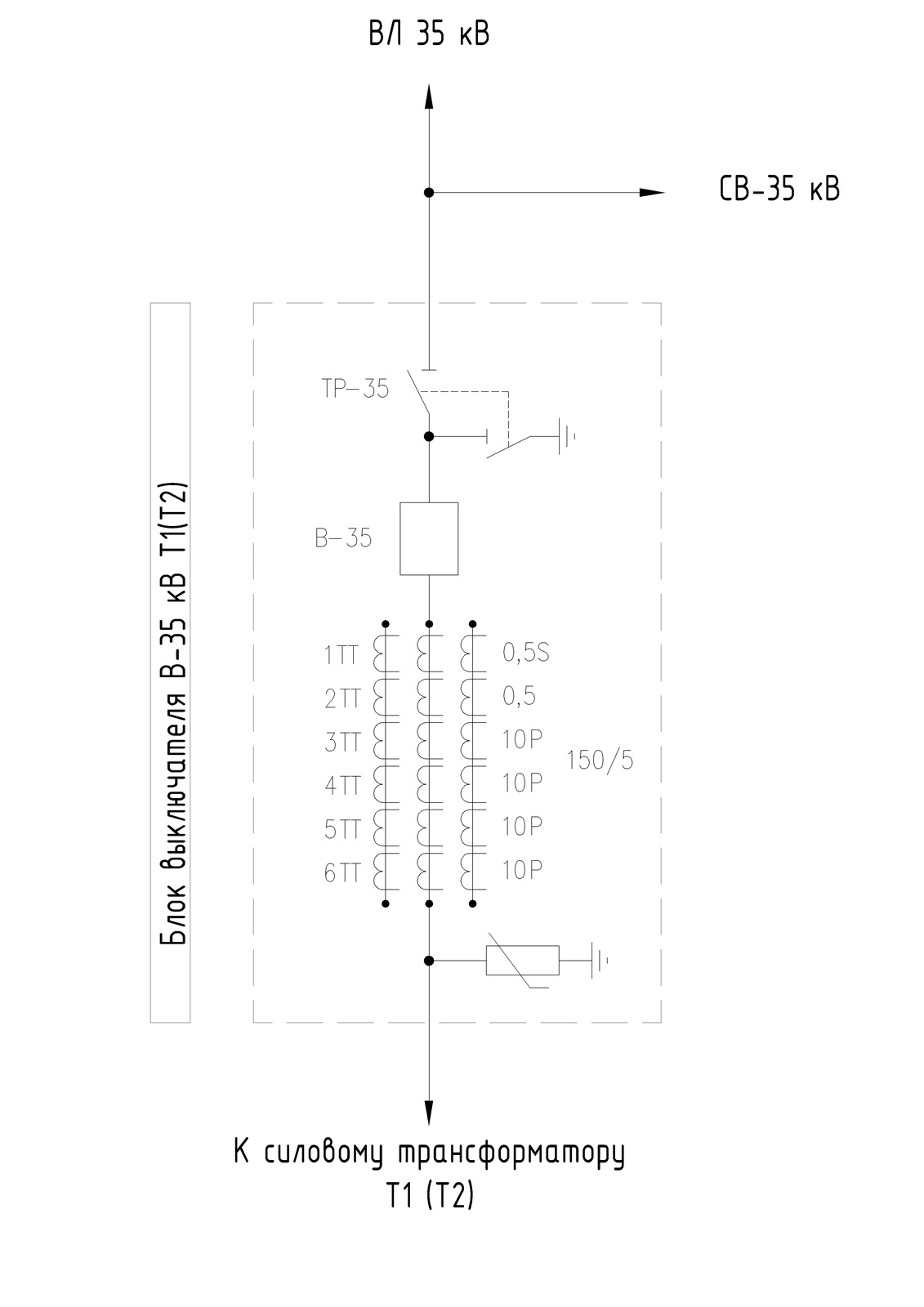

4. Схема электрическая принципиальная (поясняющая)

На поясняющей (принципиальной электрической) схеме отражается отдельная ячейка (присоединение), а не электроустановка в целом.

Схема выполняется в связке с последующими графическими листами — она поясняет диспетчерские наименования на них, а также даёт краткую техническую характеристику отдельных элементов.

Поясняющая схема является необязательным элементом, если схема распределения отражает те же элементы и функции, располагается в том же томе проекта, а электроустановка объединяет небольшое количество оборудования.

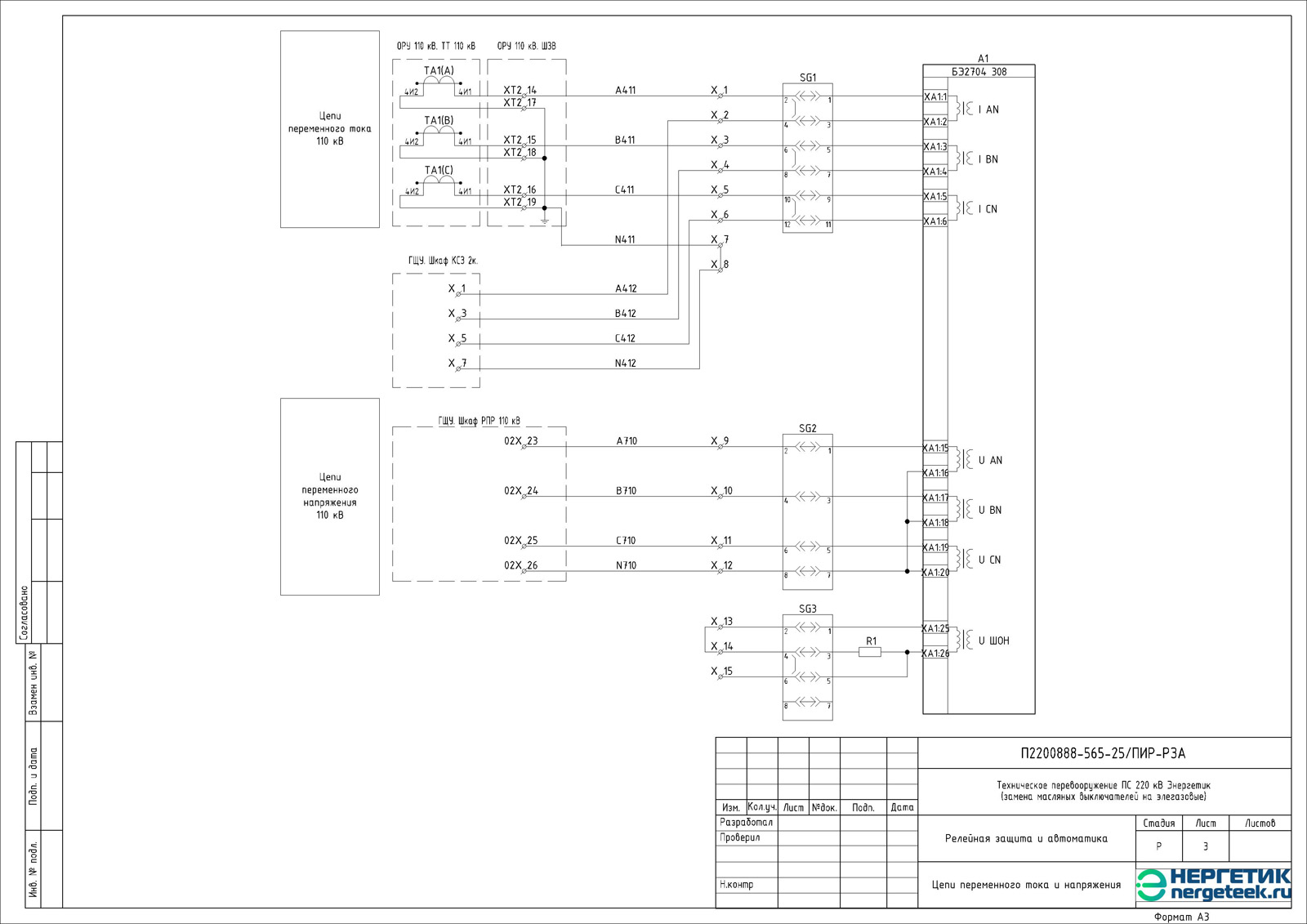

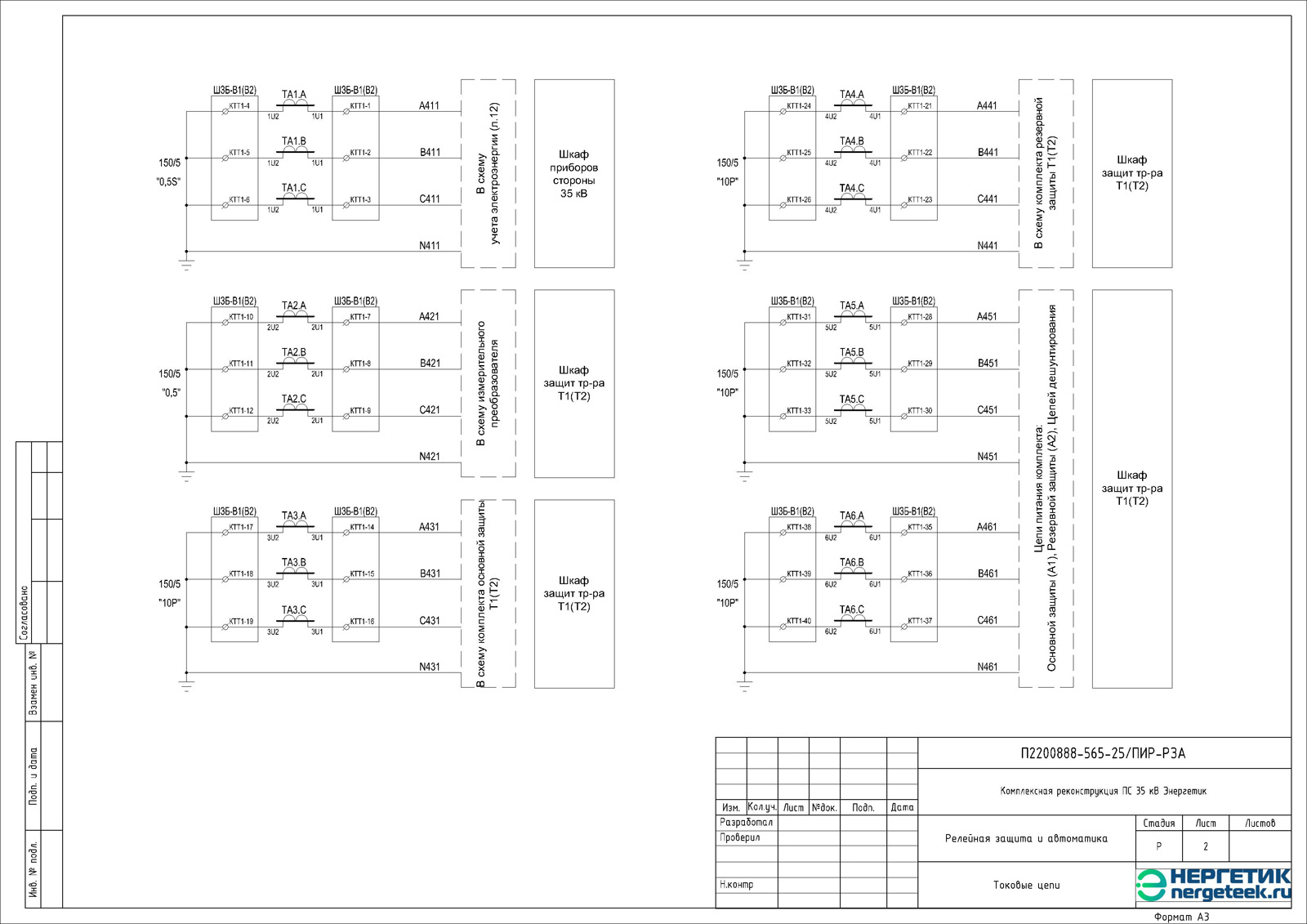

5. Цепи переменного тока и напряжения

Цепи подключения к обмоткам трансформаторов тока (токовые цепи) и напряжения (цепи напряжения) также представляют собой схемы электрические принципиальные. В соответствии с названием, на них изображают подключение кабелей к трансформаторам тока и напряжения электроустановки.

Цепи переменного тока и напряжения могут быть разнесены на отдельные листы или совмещены на одном. Им присущи все основные правила, согласно ГОСТ 2.701⎘ и ГОСТ 2.702⎘, что и прочим принципиальным схемам:

• на схеме изображаются основные электрические элементы (устройства), электрические взаимосвязи между ними, а также электрические элементы (соединители, зажимы и т. д.), которыми заканчиваются входные и выходные цепи;
• состав элементов и взаимосвязи между ними должны давать полное (детальное) представление о принципах работы изделия (установки);
• элементы или устройства, используемые в изделии частично, допускается изображать на схеме не полностью, ограничиваясь изображением только используемых частей или элементов;
• схемы выполняют для изделий, находящихся в отключённом положении.

Для маркировки токовых цепей применяются номера с 401 по 499 с добавлением фазировки (например, А411-419 для 1ТТ, В421-429 для 2ТТ и т.д.). Если количество трансформаторов тока больше 9, можно использовать номера с 501 по 599, а далее — с 801 по 899. Для токовых цепей ДЗШ есть свои исключения.

Маркировку цепей напряжения выполняют числами 600-699. Но цепи, подключаемые к шинкам ТН через вспомогательные контакты разъединителей или контакты реле, маркируют с 710 по 779 (например, для ТН 110 кВ — А710, для ТН 750 кВ — С770).

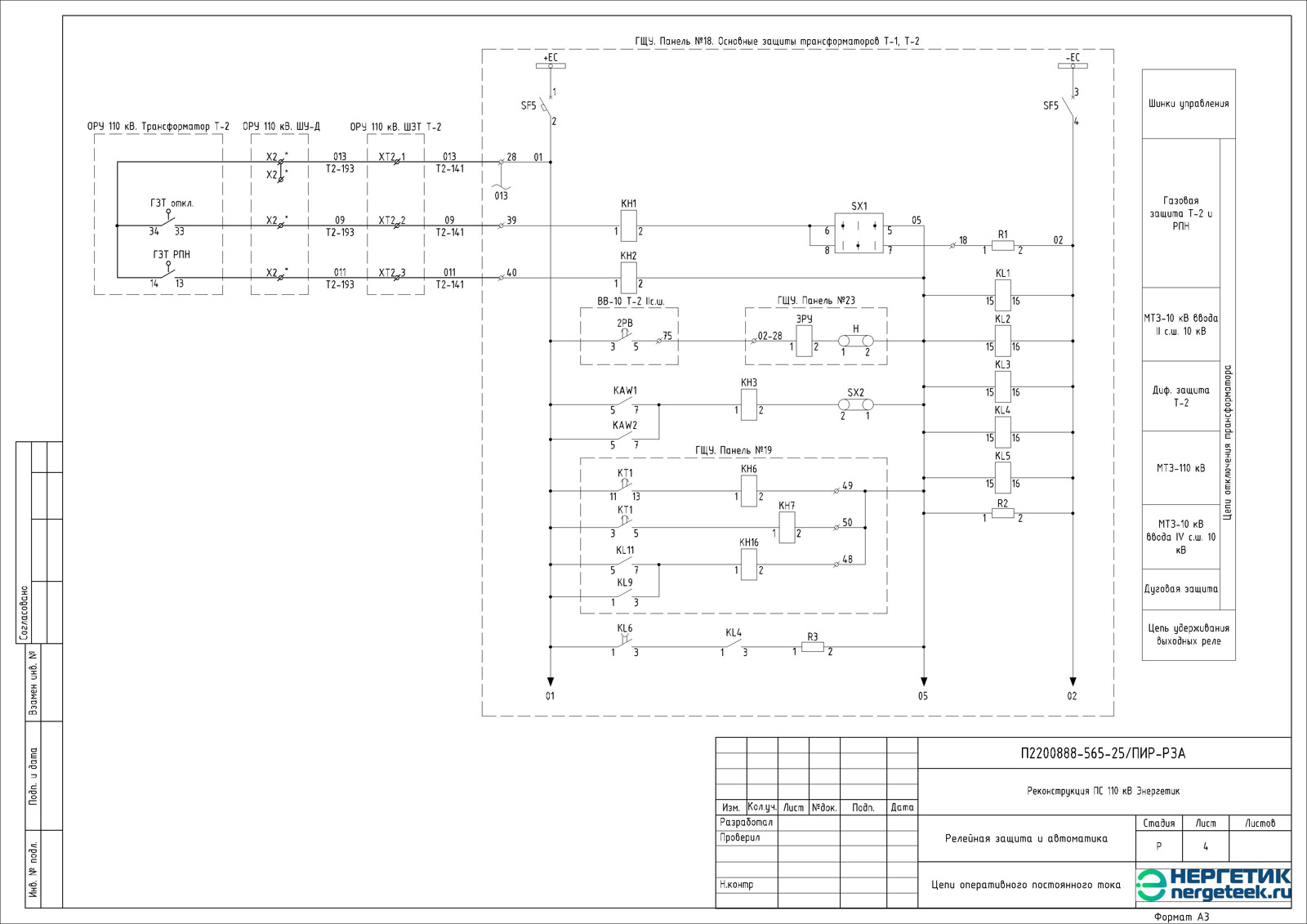

6. Цепи оперативного тока

На принципиальной схеме цепей оперативного (постоянного) тока показывают точку подключения питания проектируемого оборудования к СОТ электроустановки, а также транзит этой цепи по отдельным устройствам (шкафам, клеммникам).

«Плюс» маркируется нечётными числами (1, 101, 201...), «минус» — чётными (2, 102, 202...).

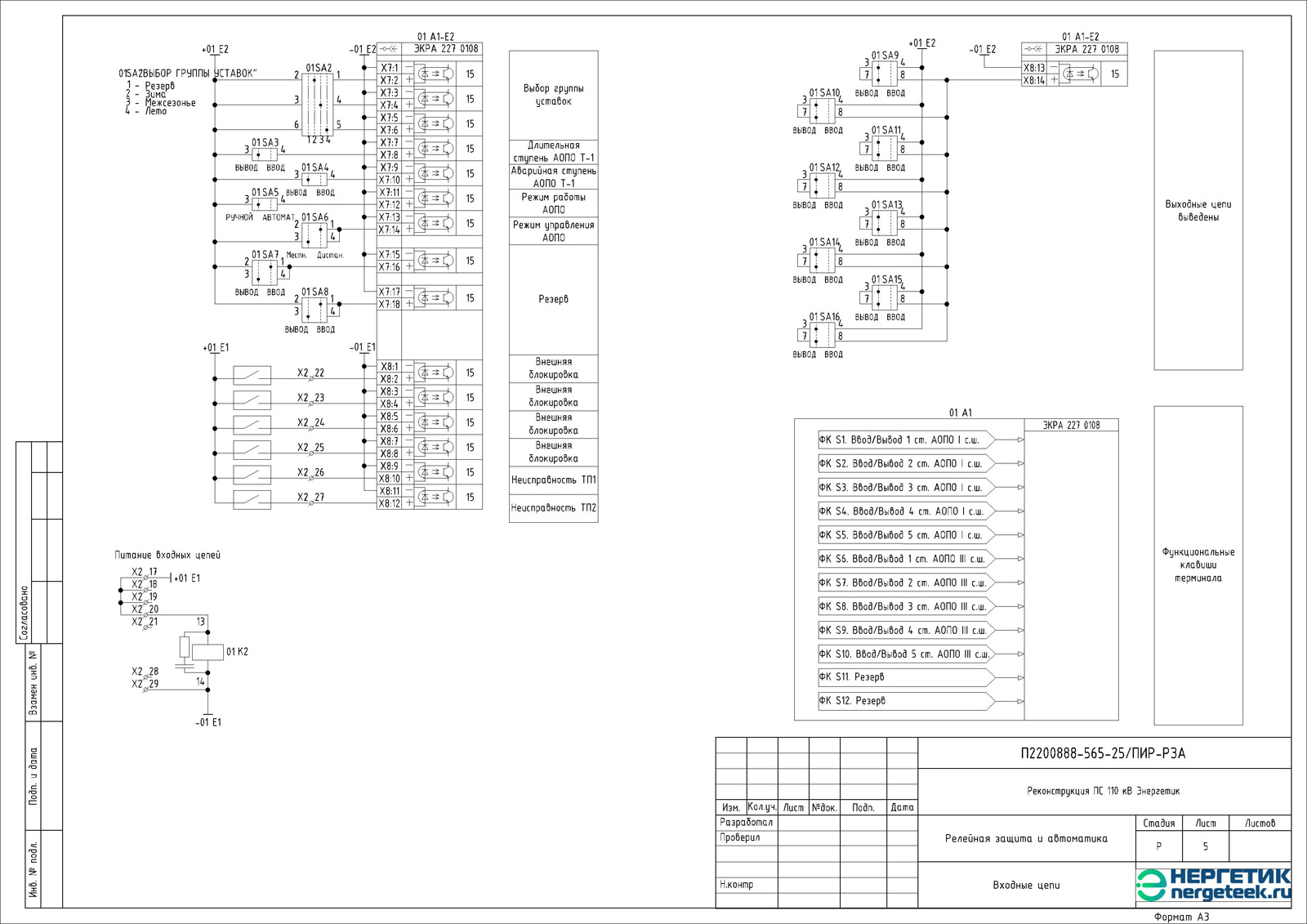

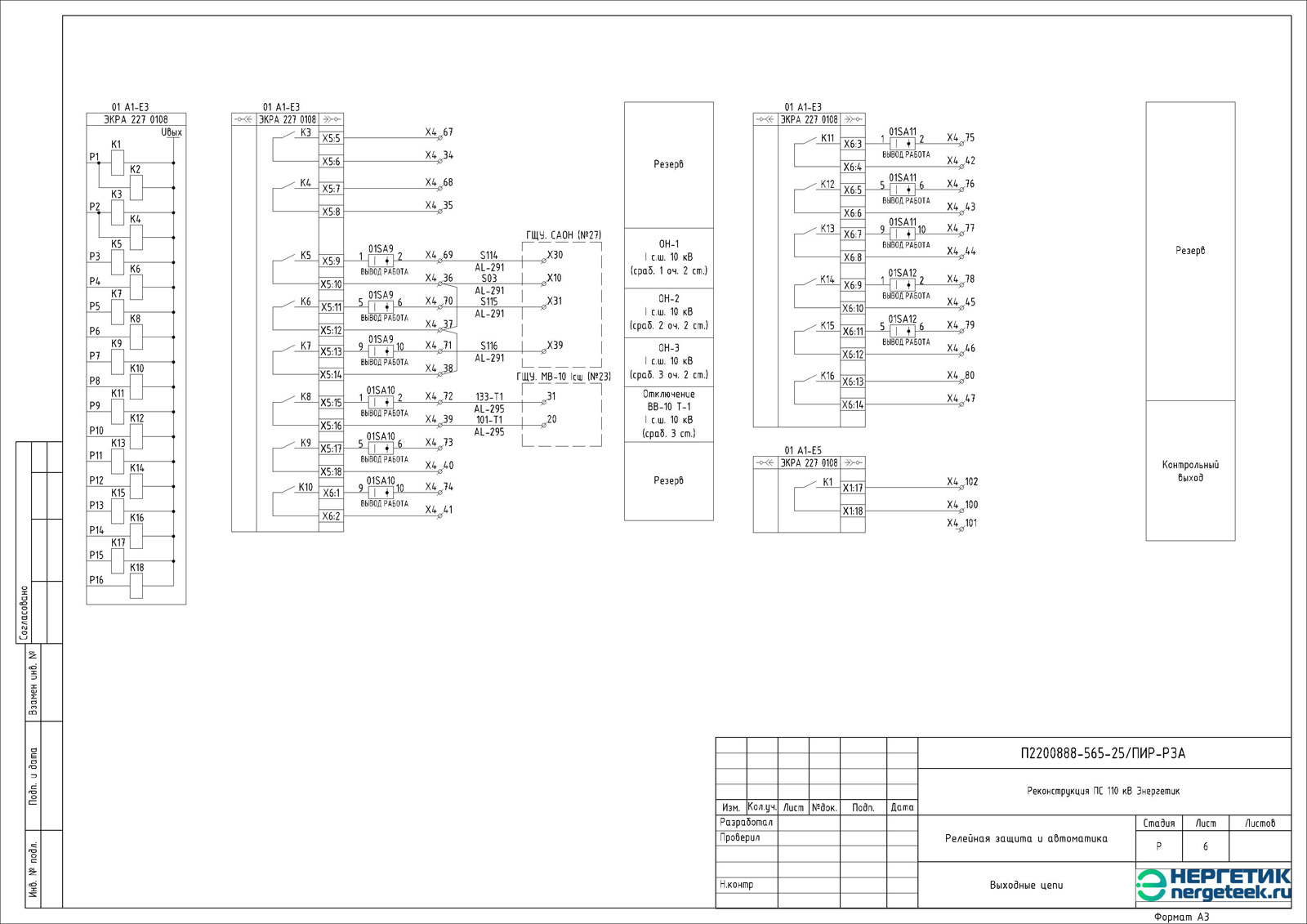

7. Входные и выходные цепи

На принципиальной схеме входных цепей отображается полная детализованная и безразрывная цепь от источника входных цепей и ключевых элементов (испытательных блоков, ключей, аппаратов защиты) до клемм защитного устройства.

На принципиальной схеме выходных цепей РЗА отображаются элементы, которые реализуют действие защиты или автоматики (силовое воздействие) на отключение, включение или сигнализацию. Схема выходных цепей отражает «путь» от защитного устройства, через испытательные блоки и ключи, до исполнительного механизма.

Схема входных и выходных цепей РЗА — это карта силовой логики, показывающая, как команда от источника, поступающая на защитной устройство, в защитном устройстве превращается в физическое действие: отключение выключателя, включение резерва, подача звукового или светового сигнала.

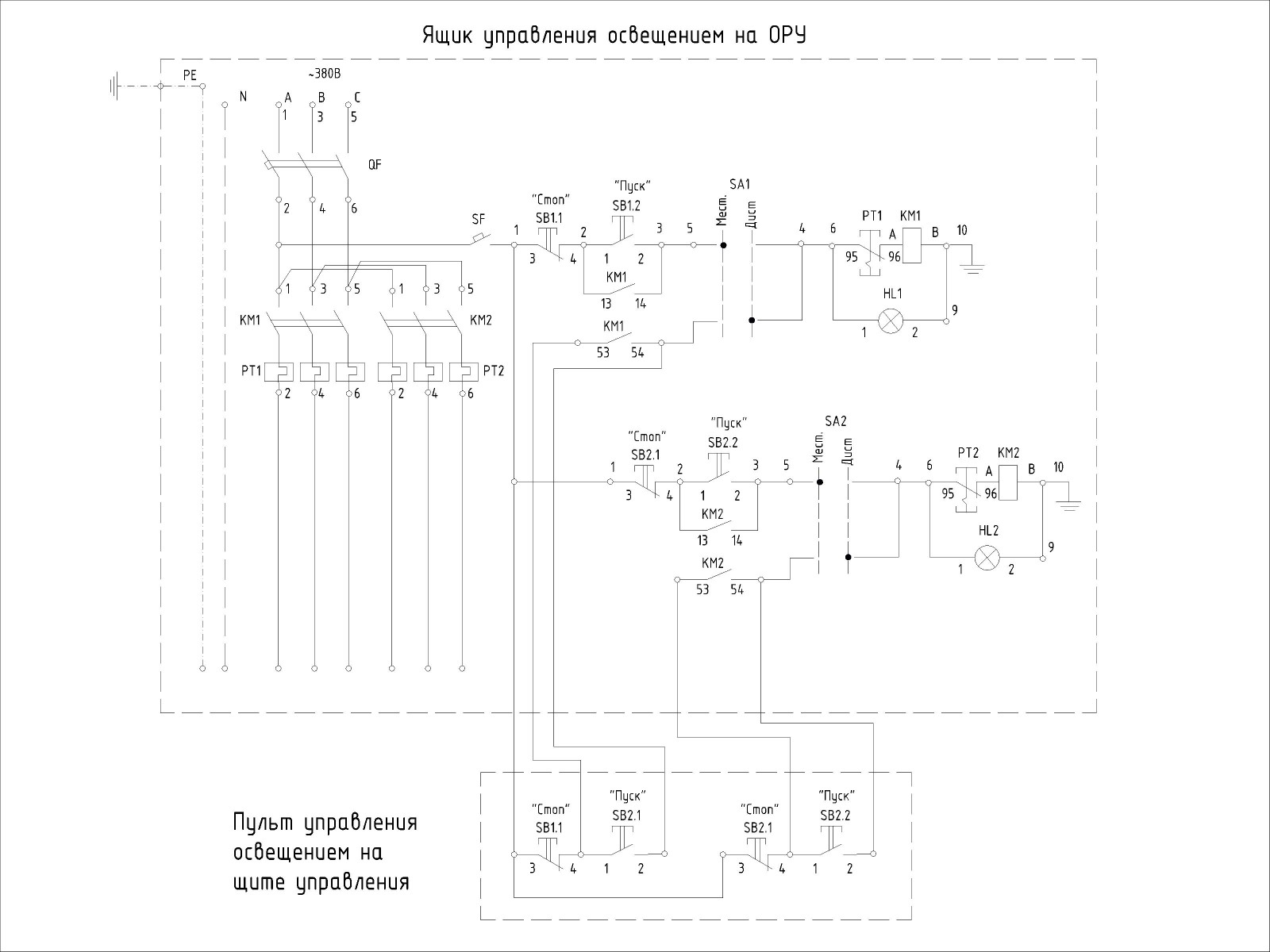

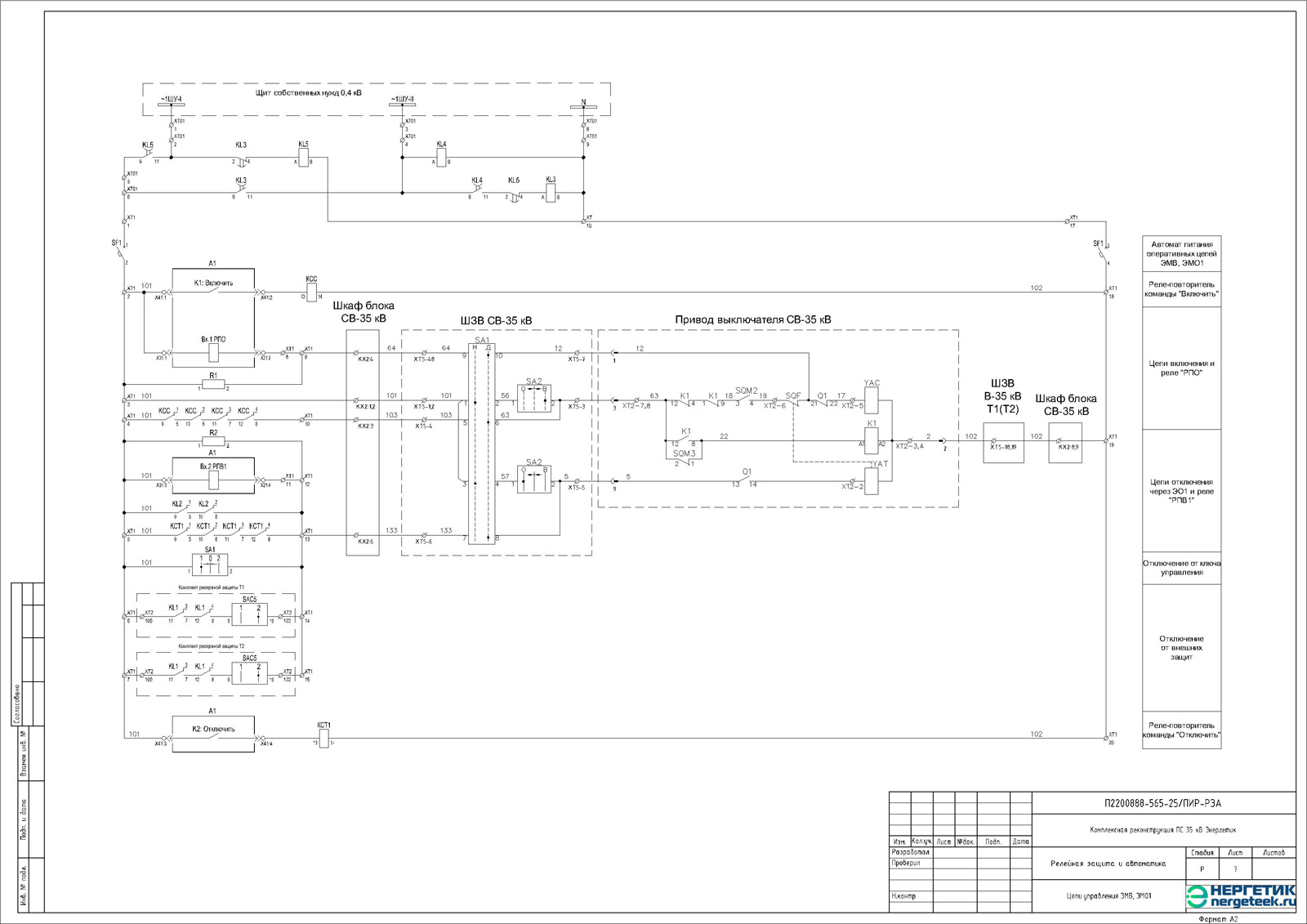

8. Цепи управления и сигнализации

Цепи управления и сигнализации обеспечивают связь между защитными устройствами, коммутационными аппаратами и оперативным персоналом.

Основные задачи цепей управления:

• отключение выключателя при срабатывании защиты (КЗ, повреждения);
• включение/отключение выключателя (ручное, автоматическое, АПВ);
• пуск/останов силовых агрегатов (генераторов, компенсаторов и пр.);
• переключение отпаек трансформаторов (РПН);
• блокировки для предотвращения ошибочных или небезопасных операций.

В цепях управления, как правило, отображаются (выходные контакты) реле защиты, ключи управления (на щитах), кнопки (местного управления), катушки включения/отключения (приводов) выключателя, блок-контакты выключателя, контакторы и пускатели двигателей.

Цепи сигнализации — это цепи, которые информируют оперативный персонал о состоянии оборудования, срабатывании защит, неисправностях. Выделяют:

• аварийную сигнализацию (действие защит на отключение выключателя, серьёзные аварийные отклонения параметров);
• предупредительную сигнализацию (ненормальные, но неаварийные режимы — перегрев, снижение уровня масла, обрыв цепей управления, срабатывание газового реле, замыкание на землю в сети);
• (диспетчерскую) сигнализацию положения (сигнализирует о положении коммутационных аппаратов);
• сигнализацию состояния устройств РЗА («работа», «неисправность», «отключение», «тревога»).

Аварийная сигнализация должна выполняться по принципу: общий мигающий световой табло-сигнал («авария») + индивидуальное табло (например, «откл. ВЛ») + звуковой сигнал (звонок, сирена). Звук можно отключить кнопкой «отключение звука», свет горит до сброса (кнопкой «сигнал принят»).

Предупредительная сигнализация выполняться по принципу: общий постоянный световой сигнал («предупредительный») + индивидуальное табло + звонок (отличающийся по тону от аварийного). Также отключается кнопкой.

В качестве диспетчерской сигнализации на мнемосхему или панели щита управления выводятся лампочки/светодиоды: (красная — ВКЛ, зелёная — ОТКЛ). Часто с надписью.

Нумерация проводов цепей управления и сигнализации:

• 3-19 — цепи включения;
• 20-29 — цепи катушек реле-повторителей шинных разъединителей;
• 30-49 — цепи отключения;
• 50-69 — цепи АПВ, АВР и другой автоматики;
• 70-79 — цепи ламп сигнализации положения выключателя;
• 80-89 — цепи катушек реле фиксации команд дистанционного управления;
• 90-99 — цепи звуковой сигнализации аварийного отключения;
• 100 — цепь мигающего света;
• 701, 801 — предупредительная сигнализация.

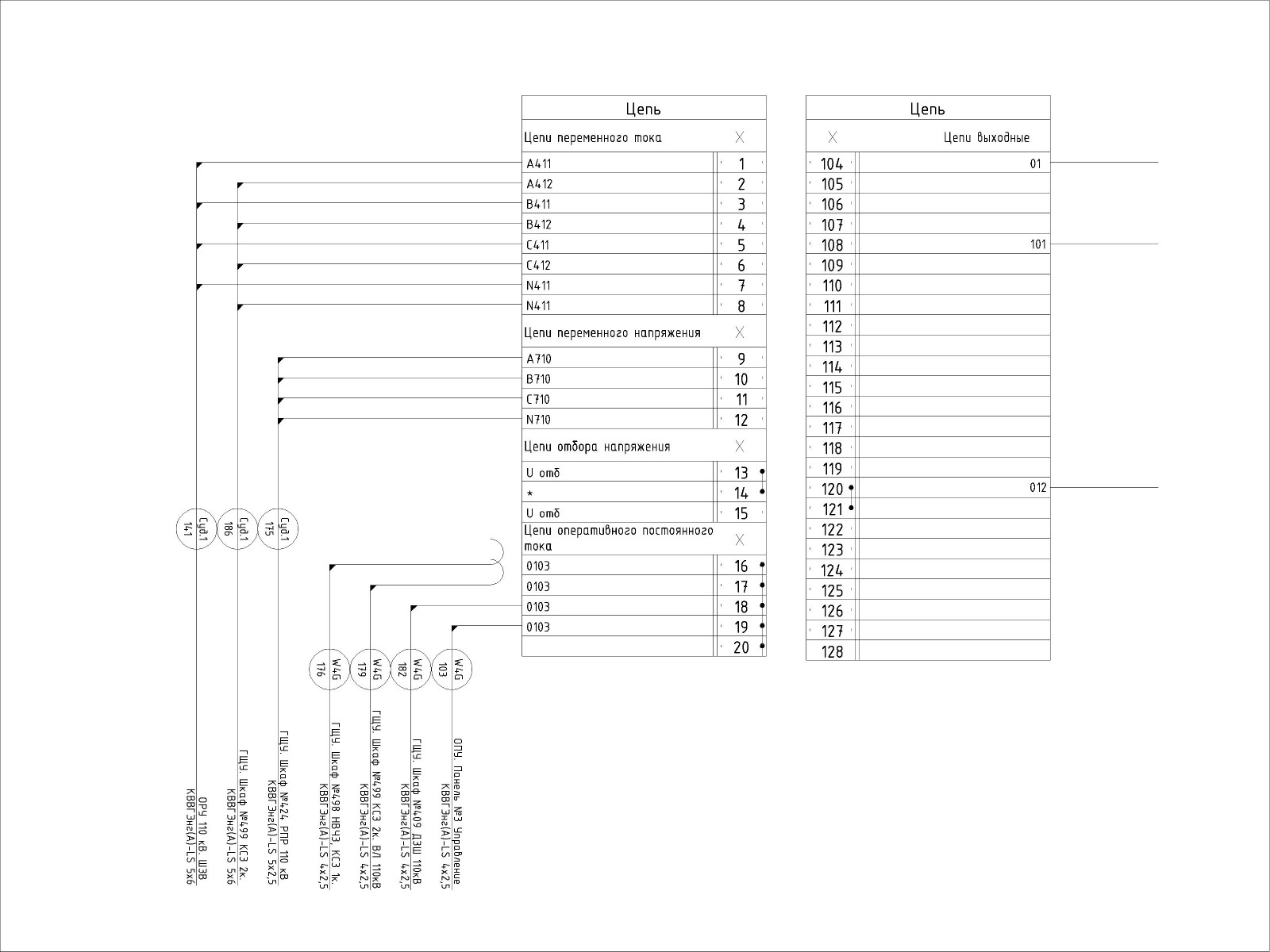

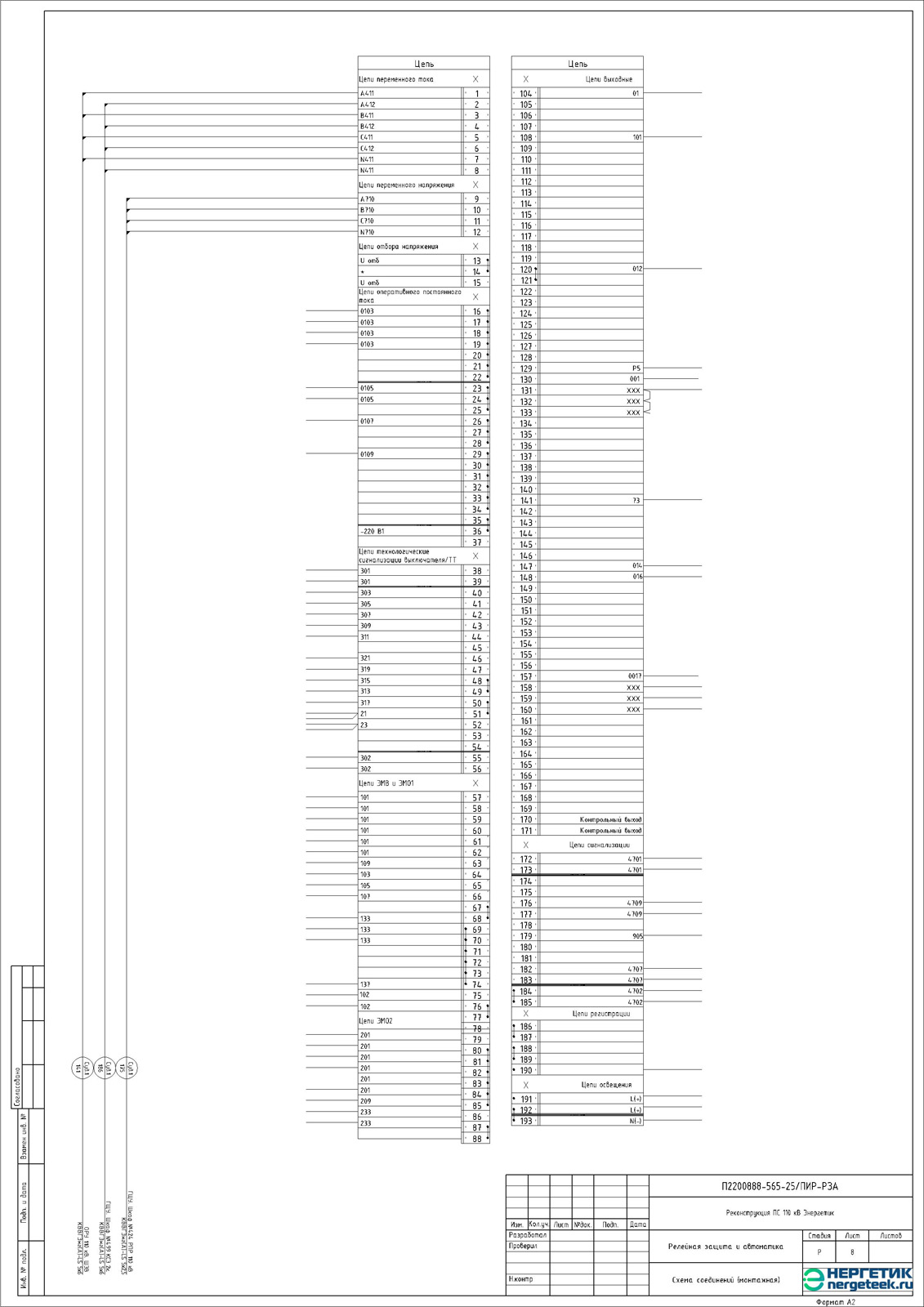

9. Схема соединений (монтажная)

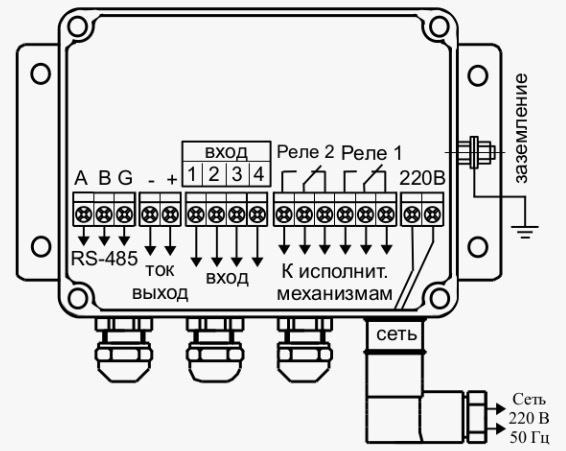

На монтажной схеме, как правило, изображаются клеммные ряды зажимов с подключением к ним внешних цепей шкафа, панели или устройства.

Основные правила (монтажных) схем соединений:

• устройства и элементы на схеме изображают в виде прямоугольников или упрощённых внешних очертаний;
• расположение изображений входных и выходных элементов или выводов внутри графических обозначений и устройств или элементов должно примерно соответствовать их действительному размещению в устройстве или элементе;
• элементы, используемые в изделии частично, допускается изображать на схеме не полностью, ограничиваясь изображением только используемых частей;
• на схеме около графических обозначений устройств и элементов указывают позиционные обозначения, присвоенные им на принципиальной схеме;
• провода, группы проводов, жгуты и кабели (многожильные провода, электрические шнуры) должны быть показаны на схеме отдельными линиями; толщина линий, изображающих провода, жгуты и кабели на схемах, должна быть от 0,4 до 1 мм;
• при подходе к контактам каждый провод и жилу кабеля (многожильного провода, электрического шнура) изображают отдельной линией;
• номера проводов и жил кабелей (многожильных проводов, электрических шнуров) на схеме проставляют, как правило, около обоих концов изображений;
• для одножильных проводов на схеме следует указывать марку, сечение и, при необходимости, расцветку; для кабелей (многожильных проводов, электрических шнуров), записываемых в спецификацию как материал, — марку, количество и сечение жил и, при необходимости, количество занятых жил; для жгутов, кабелей и проводов, изготавливаемых отдельно, — обозначение основного конструкторского документа.

Нумерация цепей на монтажной схеме должна соответствовать маркировке, принятой на схемах принципиальных.

10. Прочие листы графической части

В графическую часть могут быть также включены:

• план прокладки кабелей;
• шаблоны информационных знаков оборудования и пр.

Все они не являются обязательными, если это не влияет на качество выполнения монтажных и пусконаладочных работ на объекте.

ССЫЛОЧНЫЕ И ПРИЛАГАЕМЫЕ ДОКУМЕНТЫ:

11. Оформление ссылочных и прилагаемых документов

Перечень указанных документов отображается в табличном виде в разделе «Общие данные» тома.

К ссылочным документам относят:

• стандарты (технические условия) на строительные изделия;
• чертежи типовых конструкций, изделий и узлов.

Согласно ГОСТ P 21.101⎘ в рабочих чертежах допускается применять типовые конструкции, изделия и узлы путём ссылок на документы. Причём сами ссылочные документы в составе рабочей документации, передаваемой заказчику, необязательны.

Прилагаемым документам присваивают обозначение основного комплекта с добавлением через точку шифра прилагаемого документа.

Ведомость ссылочных и прилагаемых документов

Обозначение	Наименование	Примечание
	Ссылочные документы
ЭКРА.656453.1092Э3	Схема электрическая принципиальная
ИВЕЖ.654133.026 РЭ	Привод пружинный. Руководство по эксплуатации
АРСГ.656359.155 Э3	Шкаф зажимов ШЗВ. Схема электрическая принципиальная
	...
	Прилагаемые документы
ПИР-5685/2025-РЗА.КЖ	Кабельный журнал
ПИР-5685/2025-РЗА.С	Спецификация оборудования, изделий и материалов
ПИР-5685/2025-РЗА.ОЛ	Опросный лист для заказа выключателя 110 кВ
ПИР-5685/2023-ЭМ.РР	Карта заказа шкафа защит
ПИР-5685/2025-РЗА.РР	Бланки уставок защит

12. Кабельный журнал

Кабельный (или кабельно-трубный) журнал выполняется в соответствии с ГОСТ 21.613⎘. Все заполненные графы длин кабелей «по проекту» уточняются, и новые значения заносятся в графу «проложен» после прокладки и монтажа.

13. Спецификация оборудования, изделий и материалов

Сводную спецификацию рекомендуют составлять по разделам в последовательности:

• оборудование и приборы;
• изделия и материалы;
• кабельно-проводниковая продукция.

14. Карты заказа оборудования

Карты заказа формируются на основе заводских шаблонов и могут включать в себя следующую информацию:

• реализуемые функции шкафа;
• характеристики терминала шкафа;
• конструктив шкафа;
• запасные изделия и приспособления, необходимые в процессе эксплуатации;
• контакты и адрес заказчика;
• способ доставки;
• дополнительную информацию.

15. Бланки уставок защит

Расчёты уставок в состав рабочей документации, как правило, не включают — все необходимые расчёты должны выполняться на стадии ПД. Но могут быть даны поясняющие формулы к заполненным таблицам параметрирования проектируемых устройств защиты и автоматики.

Сами таблицы заполняются на основе предоставленных от завода-изготовителя шаблонов.

ССЫЛОЧНАЯ ЛИТЕРАТУРА

Основные нормативно-технические документы, использованные в материале, доступны на странице НТД и отфильтрованы по ссылкам: РЗА⎘, ТТ⎘, Прочее⎘

РЕКОМЕНДУЕМ К ПРОЧТЕНИЮ

Совокупность устройств, предназначенных для автоматического выявления коротких замыканий, замыканий на землю и других ненормальных режимов работы линий электропередачи и оборудования, которые могут привести к их повреждению и (или) нарушению устойчивости энергосистемы, формирования управляющих воздействий на отключение коммутационных аппаратов в целях отключения этих линий электропередачи и оборудования от энергосистемы, формирования предупредительных сигналов называется релейной защитой (РЗ).

Релейная защита и автоматика (РЗА) более обширное понятие, которое включает в себя такие разделы, как:

• релейная защита;
• сетевая автоматика;
• противоаварийная автоматика;
• режимная автоматика;
• технологическая автоматика.

Что в обязательном порядке должно быть отражено в проекте РЗА? И чем ограничивается объём проектирования на первом этапе — проектной документации? Рассмотрим в этой статье.

Статья создана на основе актуальных НТД и собственного опыта проектирования, тем самым отражает необходимый и достаточный объём работы инженера на этапе ПД, но не гарантирует отсутствие дополнительных требований в задании заказчика.

РАСПОЛОЖЕНИЕ В СОСТАВЕ ПРОЕКТА:

1. Расположение тома РЗА в составе проекта

Согласно Постановлению Правительства № 87 от 16.02.2008⎘ (далее Положению) информация о «релейной защите и автоматике, включая противоаварийную и режимную автоматику» ограничивается одной строкой внутри подраздела «Система электроснабжения» раздела 5 «Сведения об инженерном оборудовании, о сетях и системах инженерно-технического обеспечения».

Дополнительные требования к РЗА в главном документе проектировщика отсутствуют. Поэтому включаем наш том внутрь указанного раздела, а наполнение тома будем определять на основе других НТД.

Состав проектной документации

№ тома	Обозначение	Наименование	Примечание
1	2	3	4
	П2200888-565-25/ПИР-СП	«Состав проектной документации»
Раздел 1 «Пояснительная записка»
1	П2200888-565-25/ПИР-ПЗ	«Пояснительная записка»
Раздел 3 «Объёмно-планировочные и архитектурные решения»
3	П2200888-565-25/ПИР-АР	«Архитектурные решения»
Раздел 4 «Конструктивные решения»
4	П2200888-565-25/ПИР-КР	«Конструктивные решения»
Раздел 5 «Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения»
Подраздел 1 «Система электроснабжения»
5.1	П2200888-565-25/ПИР-ИОС1	Книга 1 «Электротехнические решения. Силовое оборудование»
5.2	П2200888-565-25/ПИР-ИОС2	Книга 2 «Электротехнические решения. Система собственных нужд»
5.3	П2200888-565-25/ПИР-ИОС3	Книга 3 «Электротехнические решения. Система оперативного постоянного тока»
5.4	П2200888-565-25/ПИР-ИОС4	Книга 4 «Релейная защита и автоматика»
		...

Электротехнических решений в составе ПД⎘ мы касались ранее. Собственные нужды, включая низковольтные цепи и освещение, и СОПТ, в случае большого объёма проектирования, выносят в отдельные тома. Релейная защита идёт четвёртым по порядку.

ТЕКСТОВАЯ ЧАСТЬ:

2. Основание для проектирования

Здесь указывается задание на проектирование, инвестиционная программа, технические условия на присоединение или иные документы, послужившие основанием проектируемой реконструкции или строительства энергетического объекта.

3. Перечень нормативных документов

В раздел вносится перечень действующих на момент разработки проекта редакций нормативных документов, регламентирующих принципы построения РЗА или содержащих требования к шкафам (отдельным устройствам) РЗА.

4. Краткая характеристика объекта

Глава содержит общую информацию о подстанции. Она может дублировать подобный раздел «Электротехнических решений». Подробнее о её наполнении — читай в нашей статье⎘.

Допускается не отражать эту информацию в настоящем томе.

5. Технические решения по РЗА

В главу включают информацию об основных технических решениях, принятых в проекте. В случае необходимости в эту главу также вносят обоснование того или иного решения.

Примерный порядок:

• основные принципы выполнения системы РЗА;
• решение по размещению устройств РЗА;
• токовые цепи;
• цепи напряжения;
• управление, измерение и сигнализация;
• оперативная блокировка разъединителей;
• регистратор аварийных событий;
• решения по организации ЛВС.

6. Общие технические требования к РЗА

В соответствии с НТД здесь могут задаваться:

• общие требования к устройствам РЗА;
• требования к релейной защите линий;
• требования к защитам трансформаторов;
• требования к защитам шин (ошиновок);
• требования к автоматическому повторному включению (АПВ);
• требования к устройству резервирования при отказе выключателя (УРОВ).

Указанный список может быть сужен или дополнен в зависимости от объёма выполняемых работ и особенностей электроустановки. Информация, как правило, представляется в текстовом виде.

7. Требования к составу функций в устройствах РЗА

Эту информацию можно найти в актуальных стандартах организаций, задающих требования к шкафам электротехническим типовым (ШЭТ) РЗА.

Пример отображения требований к ШЭТ ЛЭП 110-750 кВ в проекте:

• 5 ступеней ДЗ с функциями АУ и ОУ;
• БК ;
• 6 ступеней ТНЗНП с функциями АУ и ОУ;
• 3 ступени МТЗ с функцией АУ;
• МФТО;
• ОМП;
• УРОВ;
• АПВ.

8. Технические требования к устройствам и шкафам РЗА

Технические требования к оборудованию представляют в табличном виде.

Как правило, сюда входят:

• общие технические требования к МП устройствам РЗА;
• общие функциональные требования к МП устройствам РЗА;
• требования к автоматике управления выключателем (АУВ);
• требования к УРОВ;
• требования к отдельным защитам;
• типовые технические требования к шкафам защит.

Прочие требования:

• требование к заводской документации на шкафы РЗА;
• требования к исполнительной документации;
• требования к цепям вторичной коммутации;
• требования к импортозамещению;
• требование к обучению персонала.

9. Прочая информация

Прочая информация может быть включена как в единую, так и отдельные главы. Она излагается в повествовательной форме с отражением сведений и обоснованием их применения. Это может быть:

• кабельное хозяйство;
• электромагнитная совместимость;
• обозначения и сокращения, применяемые в разделе.

Так как вопрос электромагнитной совместимости часто выносится в отдельный том ПД, дублирование его в разделе РЗА может оказаться излишним.

10. Ведомость оборудования и материалов

Ведомость оборудования представляется в табличном виде и должна быть достаточной для учёта всех материальных ресурсов в сметной документации.

Ведомость основного электротехнического оборудования и материалов

№ п/п	Наименование	Тип	Ед. изм.	Кол-во	Примечания
Устройства РЗА
1.	Шкаф защит	ШЭТ 221.09-0	шт.	6
Шкафы наружной установки
2.	Шкаф зажимов выключателя	ШЗВ-150	шт.	6
Дополнительное оборудование
3.	Светодиодная лампа сигнализации (зелёная)		шт.	6
4.	Светодиодная лампа сигнализации (красная)		шт.	6
5.	Переключатель кулачковый трёхпозиционный		шт.	6
6.	Реле промежуточное =220 В		шт.	6
7.	Реле указательное =220 В		шт.	6
Кабельная продукция
8.	Кабель контрольный экранированный с медными жилами с изоляцией и оболочкой из ПВХ композиций пониженной пожароопасности	КВВГЭнг(А)-LS 5х4	м	5000
9.		КВВГЭнг(А)-LS 7х2,5	м	3500
10.	Металлорукав в ПВХ изоляции	РЗ-ЦПнг-25	м	300
11.	Провод жёлто-зелёный	ПуГВ 6 мм2	м	50

Ввиду того, что понятие «спецификация» — до недавнего времени не находившее своего места в нормах, регламентирующих ПД, — появилось в последних редакциях Положения⎘, рекомендуем переносить указанный перечень оборудования и материалов в Приложение к тому: Спецификация оборудования, изделий и материалов↓.

Понятие «Ведомость» уже становится неактуальным.

ГРАФИЧЕСКАЯ ЧАСТЬ:

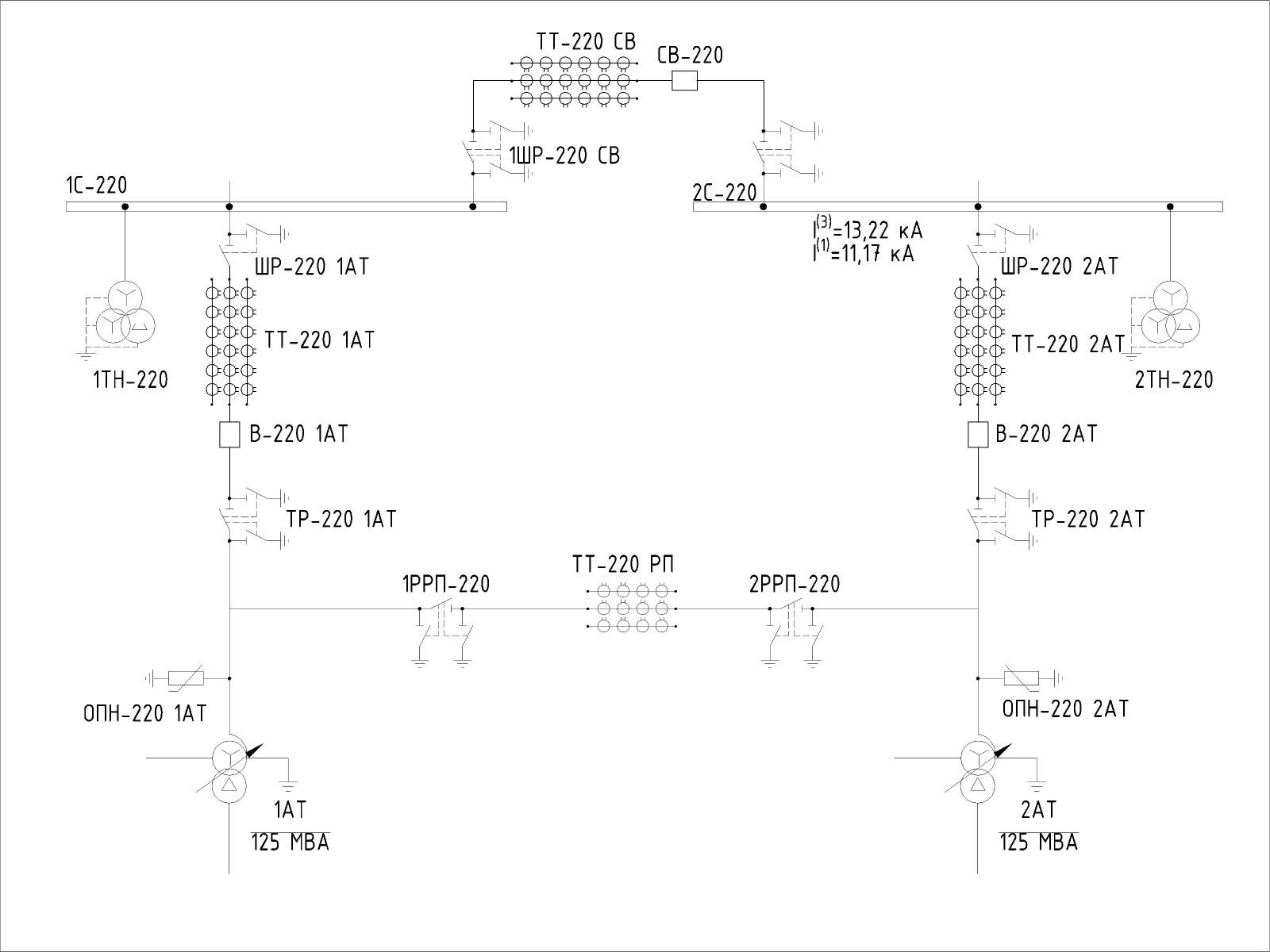

11. Схема распределения по ТТ и ТН устройств ИТС

Схема распределения по ТТ и ТН разрабатывается одновременно со схемой электрической принципиальной (СЭП) объекта. Большинство правил, относящихся к СЭП, относятся и к схеме распределения. Правила оформления СЭП можно найти здесь⎘.

На схеме распределения должны отображаться все функции (устройства) ИТС проектируемого объекта. Именно эта схема определяет окончательную расстановку измерительных трансформаторов в электроустановке.

На схеме должны быть:

• вновь устанавливаемые по проекту типовые шкафы с указанием устройств и функций ИТС;
• вновь устанавливаемые устройства (функции) ИТС нетиповых шкафов;
• существующие шкафы/панели/устройства с указанием функций ИТС, замена которых не предусматривается.

Существующее оборудование отображается тонкой сплошной линией, проектируемое — жирной.

12. План расположения оборудования РЗА в здании ОПУ

Расстановка шкафов в помещении должна сопровождаться поясняющей таблицей с перечнем панелей и шкафов. Существующее оборудование наносится тонкой линией, проектируемое — жирной. Лицевая сторона шкафов маркируется двойной линией.

В условных обозначениях цветом может отображаться информация о:

• реконструируемых панелях (шкафах);
• проектируемых шкафах;
• демонтируемых панелях (шкафах).

При размещении шкафов и панелей нужно руководствоваться общими правилами для электропомещений:

1. Ширина проходов в свету должна быть не менее 0,8 м, высота — не менее 1,9 м. В отдельных местах проходы могут быть стеснены выступающими строительными конструкциями, однако ширина прохода в этих местах должна быть не менее 0,6 м.
2. Проходы для обслуживания щитов, при длине щита более 7 м, должны иметь два выхода. Двери из помещений должны открываться в сторону других помещений или наружу. Ширина дверей должна быть не менее 0,75 м, высота не менее 1,9 м.
3. Новые шкафы должны предусматривать двухстороннее обслуживание.
4. Типовые габариты новых шкафов — 800×600×2200 мм (ШхГхВ, включая цоколь 200 мм).

13. Структурно-функциональные схемы шкафов РЗА

Типовые структурно-функциональные схемы можно найти в стандартах Россетей на соответствующие типовые шкафы. Каждая из схем адаптируется под проектируемую электроустановку с отражением соответствующих диспетчерских наименований во внешних связях шкафа.

ПРИЛОЖЕНИЯ:

14. Спецификация оборудования, изделий и материалов

Согласно современным требованиям все материально-технические ресурсы рекомендуется↑ сводить в прилагаемую к проекту спецификацию.

Спецификация составляется в следующей последовательности:

• оборудование и приборы;
• изделия и материалы;
• кабельно-проводниковая продукция.

15. Расчёт трансформаторов тока

Технические характеристики проектируемых ТТ (а также существующих ТТ — при подключении к ним новых устройств РЗА) должны обеспечивать правильную работу устройств РЗА, в том числе в переходных режимах КЗ.

Выбор и проверка измерительного ТТ в настоящий момент сводится к следующему:

• расчёт нагрузки вторичных обмоток;
• проверка по условию 10%-ной погрешности;
• проверка по времени насыщения при отсутствии остаточной намагниченности магнитопровода ТТ;
• проверка по времени насыщения при наличии остаточной намагниченности.

Актуальные методические указания по расчёту ТТ можно найти по ссылке⎘. Данный вопрос заслуживает отдельной статьи.

16. Расчёт уставок

На стадии ПД выполняется ориентировочный расчёт параметров срабатывания затрагиваемых устройств РЗА. Он может быть выполнен как вручную, так и с использованием программного комплекса (например, АРМ СРЗА), по результатам расчёта токов КЗ в электрической сети и исходным данным по смежным устройствам защиты.

Всецело охватить этот вопрос также невозможно в рамках настоящей статьи.

17. Прочие прилагаемые документы

В качестве документов могут прилагаться:

• информационные письма заводов-изготовителей устройств Р3А, подтверждающие информацию о времени, необходимом для правильного функционирования устройств РЗА в переходных режимах, сопровождающихся насыщением ТТ;
• письма-указания о входном контроле качества кабельной продукции.

ССЫЛОЧНАЯ ЛИТЕРАТУРА

Основные нормативно-технические документы, использованные при написании статьи, доступны на странице НТД и отфильтрованы по ссылкам: РЗА⎘, ТТ⎘, Прочее⎘

СЛУЧАЙ ИЗ ПРАКТИКИ

Очень часто к проектной документации поступают замечания подобного рода: «на плане размещения шкафов в ОПУ не показана раскладка кабелей» или «отсутствует схема прокладки контрольных кабелей по ОРУ».

В действующих НТД упоминание о необходимости разработки плана прокладки кабелей в ОПУ (на ОРУ) нам отыскать не удалось. Поэтому указания подобного рода считаем избыточными

РЕКОМЕНДУЕМ К ПРОЧТЕНИЮ

Водород — это первый и самый лёгкий элемент периодической таблицы Менделеева. В обычных условиях это бесцветный газ без запаха и вкуса.

Водород считается одним из самых перспективных источников энергии на нашей планете, способным заменить природный газ уже в ближайшем будущем. Но так ли он хорош, как о нём говорят, или это очередной миф — давайте разбираться.

1. Почему водород?

Водород является самым распространённым элементом во Вселенной, содержащимся в 75 процентах материи. А молекула водорода имеет два парных атома, которые нетоксичны и очень горючи.

Водород (H2) — это удивительный элемент. Он может вырабатывать электричество, не оставляя после себя ничего, кроме воды и небольшого количества тепла. А его количества может хватить человечеству для удовлетворения всех своих энергетических потребностей вечно!

2. Где применяется водород?

Водород уже имеет широкий спектр применения в различных отраслях промышленности: от производства до хранения возобновляемой энергии, от сельского хозяйства до топливных элементов, от очистки воды до освоения космоса.

Производство электроэнергии

Водород используется в качестве топлива на обычных электростанциях посредством сжигания. Используя энергию, выделяемую при горении водорода, электростанции вырабатывают электроэнергию с уменьшенными выбросами по сравнению с выработкой электроэнергии на основе традиционного ископаемого топлива.

Хранение возобновляемой энергии

Возобновляемые источники энергии, такие как солнечная и ветровая энергия, работают периодически и могут быть недоступны тогда, когда это особенно необходимо. Водород вырабатывают из возобновляемых источников и закачивают в ёмкости. Этот накопленный водород преобразовывается обратно в электроэнергию, когда спрос высок.

Сельское хозяйство

Водород используется в различных сельскохозяйственных целях, включая производство удобрений и защиту растений. Аммиак, полученный из водорода, является ключевым звеном в растениеводстве.

Медицина

Перекись водорода — мощный окислитель, применяемый в качестве дезинфицирующего средства, получают также из водорода.

Топливные элементы

Топливные элементы преобразуют химическую энергию водорода в электричество, единственным побочным продуктом которого является вода. Этот «чистый» и эффективный метод преобразования энергии делает топливные элементы идеальными для питания транспортных средств, домов и портативных электронных устройств. И он намного эффективнее простого сжигания H2. Подробнее о топливных элементах ниже.

Водоподготовка

Водород играет жизненно важную роль в процессах очистки воды. Он используется для производства хлора, ключевого компонента дезинфекции систем водоснабжения и поддержания здоровья населения. А перекись водорода и здесь способствует удалению примесей и загрязнений из источников воды, обеспечивая безопасную и чистую питьевую воду.

Космическая индустрия

Космическая промышленность в значительной степени полагается на водород для ракетных двигателей. В сочетании с жидким кислородом жидкий водород создаёт мощный и эффективный источник топлива для освоения космоса. Высокая плотность энергии водорода и чистые свойства горения делают его идеальным выбором для питания ракет, позволяя космической отрасли выходить на новые рубежи и проводить научные исследования.

3. Может ли водород заменить природный газ в быту?

Миллионы людей во всем мире полагаются на природный газ, подаваемый в дома в качестве топлива для печей. Но станет ли газообразный водород топливом для домашней кухни?

Уже существует несколько типов конструкций с использованием газообразного водорода для приготовления пищи. К ним относятся плиты прямого сжигания H2, плиты каталитического сжигания H2 или гибридные системы.

Прямые плиты сгорания H2

В системе этого типа используется традиционная конструкция пламенного сгорания, в которой в качестве топлива используется H2. Температура в ней варьируются от 1200°С до 2100°С. Водород в плите соединяется с кислородом воздуха, оставляя после себя только водяной пар. Особенностью конструкции является встроенный пламегаситель, способный остановить горение.

Каталитические плиты сгорания

В каталитических плитах сгорания H2 происходит реакция окисления (беспламенного горения) с участием гетерогенного катализатора. Эта форма более безопасна, благодаря относительно невысоким температурам (около 500ºC), и пламягаситель не является обязательным элементом.

Гибриды

Конструкция и безопасность этих плит сильно различаются: от обычных печей, работающих на смеси природного и водородного газа, до более совершенных конструкций. Развитие данных устройств ещё впереди.

4. Из чего и как производят водород

В далёком 1888 году великий русский учёный Д.И. Менделеев одним из первых задокументировал, что газ, просачивающийся из расщелин в угольной шахте недалеко от города Макеевка Донецкой области, содержит 5,8–7,5% водорода.

До сих пор самым распространённым источником водорода является природный газ. В результате реакции природного газа с парами воды при температуре 700-1100°C, получают синтез-газ и чистый водород. Подобным же образом синтезируют водород из угля.

Способов извлечения водорода из окружающего нас среды с каждым годом становится всё больше. Учёные даже присвоили ему цветовую палитру, в зависимости от способа и источника его получения:

• Серый водород образуется классическим способом из природного газа, коричневый — из угля. Оба способа характеризуются большими выбросами углекислого газа в атмосферу.
• Голубой водород изготовлен из природного газа с улавливанием выбросов углерода.
• Белый (или золотой) водород образуется в результате естественных процессов, происходящих глубоко под землёй.
• Зелёный водород получается путём разделения воды на кислород и водород путём электролиза.

На последнем способе получения H2 стоит остановиться отдельно.

5. Электролиз воды для получения водорода

Напомним, что водород сам по себе является очень распространённым элементом, и хотя он не встречается в природе в свободном состоянии, его можно извлечь из воды. Но чтобы стать «зелёным», недостаточно подвести электричество к электролизёру, выделив таким образом водород и кислород из воды. Отдельным условием выступают возобновляемые источники электрической энергии (ВИЭ), питающие оборудование.

В процессе электролиза на положительном электроде, где происходит окисление, выделяется кислород. На отрицательном электроде, где происходит восстановление, выделяется водород.

• производство чистого, безуглеродного водорода;
• получение двух ценных газов одновременно;
• модульность и масштабируемость (от небольших установок до огромных заводов).

• высокие энергозатраты — электролиз требует большого количества электроэнергии;
• высокая стоимость — капитальные затраты на оборудование все ещё велики;
• потери энергии — КПД процесса составляет около 70-80%, то есть часть энергии теряется в виде тепла.

6. Как водород можно преобразовать в электричество

В процессе, обратном электролизу, преобразования водорода в электричество участвуют приборы, называемые топливными элементами.

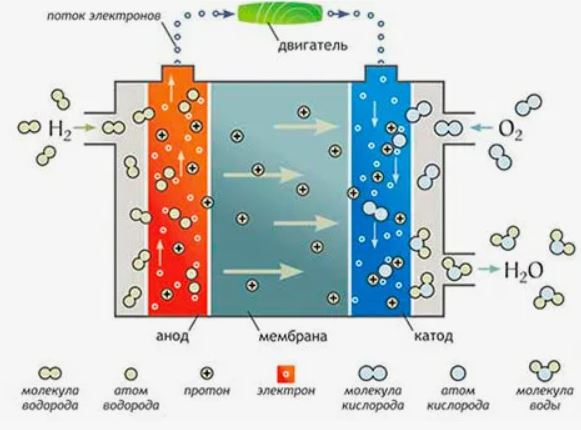

Топливные элементы (ТЭ) — это электрохимические устройства, которые непосредственно преобразуют химическую энергию топлива (например, водорода) и окислителя (например, кислорода) в электрическую энергию, тепло и воду. В отличие от аккумуляторов, они не накапливают энергию, а производят её постоянно, пока подаются топливо и окислитель.

В ходе химической реакции в них водород сначала на аноде разделяется на протоны и электроны, а затем на катоде они объединяются с атомами кислорода после прохождения электронов по электрической цепи, а протонов — через специальную мембрану.

• высокий КПД (в выработке электроэнергии — до 60%, в когенерационных системах (тепло + электричество) — до 85–90%);
• экологичность (побочные продукты — только вода и тепло);
• тихая работа благодаря отсутствию движущихся частей.

• высокая стоимость катализаторов (например, платины) и компонентов;
• скорая деградация компонентов (особенно в высокотемпературных ТЭ).

Топливные элементы уже давно применяются в космосе и оборонной промышленности, теперь всё активнее — в водородном транспорте.

7. Крупнейшие проекты водородной энергетики

После катастрофы на Фукусиме Япония стала главным сторонником водородной экономики. Её правительство выделило огромные суммы денег, чтобы подтолкнуть таких производителей, как Toyota и Honda, к производству автомобилей на водородном топливе. Из-за этого они даже отложили планы по созданию электромобилей, стремясь к водородной мечте.

Главная цель Японии: увеличение потребления водорода до 3 млн тонн к 2030 году и 20 млн тонн — к 2050. Выделяются следующие инновационные проекты в стране:

• легковые автомобили (Toyota Mirai) и автобусы на топливных элементах;
• первое в мире рабочее судно на водородных топливных элементах для обслуживания морских ветряных электростанций;
• фотокатализатор для расщепления воды солнечным светом (эффективность пока не превышает 5%);
• производство водорода с помощью атомного реактора (планируется запустить к 2030 году);
• водородный город» с нулевыми выбросами, включая заправки и энергоустановки.

В Германии уже положено 5 тысяч км трубопровода, что в ближайшие годы позволит ей стать крупнейшим импортёром водорода в Европе и третьим по величине в мире, позади мировых лидеров Китая и Японии. По прогнозам, 10 ГВт электролизеров к 2030 году будут производить около миллиона тонн водорода в год. Планируется также создание в стране нескольких так называемых водородных долин. Каждая из этих долин будет располагаться в одной области и включать проекты, которые производят, распределяют и используют водород.

В головах энергетиков нашей страны ещё в советские времена зародилась Пенжинская приливная электростанция на Камчатке. Энергии, вырабатываемой станцией, хватило бы на полстраны. Но как передать такое количество энергии? Ответ прост: по трубопроводам в виде водорода!

8. Экономика

• дешевле купить несколько дополнительных резервуаров для хранения водорода, чем много батарей;
• транспортировка водорода по трубопроводу в 10 раз дешевле, чем транспортировка электроэнергии по кабелю или проводам;
• существующая газовая инфраструктура способна переориентироваться на водородную.

По данным Международного энергетического агентства (МЭА), ожидается, что мировой спрос на водород достигнет 530 миллионов тонн в 2050 году, что почти в шесть раз больше, чем в 2020 году.

• производство зелёного водорода путём электролиза воды, как и выработка электроэнергии в топливном элементе, требуют дорогостоящего оборудования и дорогих катализаторов;
• развёртывание сети водородных станций может привести к многомиллионным ежегодным потерям на первоначальных этапах из-за несоответствия фактическому спросу;
• водородные грузоперевозки оказываются более эффективными на дальние расстояния, в то время как короткие расстояния лучше покрываются грузовыми автомобилями с батарейным питанием.

Помимо экономических, имеется ряд технических проблем, о которых расскажем далее.

9. Хранение водорода — основная проблема

Водород можно сжимать для эффективного хранения, но для этого нужно создать очень высокое давление. У безопасного резервуара должны быть стенки из очень толстой стали или дорогого углеродного волокна космического качества.

Водород можно преобразовать в жидкость. Это проверенный способ хранения, но он требует поддержания очень низких температур (до −259°C), что ведёт к большим энергозатратам.

Альтернативным способом хранения водорода в будущем могут стать условия, подсказанные самой природой. Молекулы водорода настолько подвижны, что способны просачиваться через большинство материалов в атмосферу. Но под непроницаемым слоем горных пород, таким как сланец или соль, этот газ будущего имеет тенденцию накапливаться. Соляные пещеры уже исследуется как способ хранения зелёного водорода.

Обязательно нужно помнить, что водород очень пожаро- и взрывоопасен! Этот элемент взрывается в диапазоне от 4% до 75% в смеси с воздухом. Техника безопасности — ещё один момент, который важно учитывать при работе с водородом.

10. При чём здесь аммиак?

Преобразование водорода в другие химические вещества на этапе хранения и транспортировки рассматривается учёными как многообещающий способ его сбережения.

Аммиак — соединение водорода и азота, имеющее плотность хранения водорода в 1,7 раза выше, чем у сжиженного водорода. Аммиак привлекает внимание как наиболее экономически эффективный метод хранения и транспортировки водорода.

Поскольку он используется в различных областях, таких как удобрения, уже более 100 лет, он окружён инфраструктурой, эксплуатацией и стандартами безопасности.

Аммиак даже рассматривался как потенциальный топливный элемент для двигателей внутреннего сгорания. Но он является трудносгораемым топливом и требует смешивания с бензином для эффективного сгорания. Поэтому после доставки к месту назначения планируется разделение аммиака на составляющие (без образования углерода, что очень важно).

И самая большая проблема, о которой узнали учёные совсем недавно...

11. Массовые утечки водорода могут пагубно сказаться на экологии

Выше мы заявили, что водород — один из самых перспективных источников энергии. И даже попытались это доказать. Но так ли экологичен этот самый распространённый элемент вселенной?

Водород — это не прямой парниковый газ, как углекислый газ, метан, его производное — фреон, наполняющий наши холодильники, или элегаз, наполняющий электрооборудование. Парниковые газы имеют асимметричную и сложную структуру, поэтому они могут «изгибаться» и «растягиваться» в атмосфере, поглощая или отражая энергию в инфракрасном диапазоне. Солнечный свет, падая на землю и океаны, нагревает последние, а они направляют инфракрасное излучение вверх. Но когда на пути инфракрасного излучения попадается парниковый газ, он переизлучает его обратно.

Метан, попав в атмосферу, через 20-30 лет разлагается на углекислый газ, что в 30-90 раз понижает потенциал его глобального потепления. Поэтому, избавившись от метана, мы можем исключить его пагубные последствия за одно поколение.

Но при чём здесь водород?

1. увеличение продолжительности жизни метана;
2. усиление образования тропосферного озона и изменение стратосферного озона;
3. увеличение образования водяного пара в стратосфере;
4. изменение образования некоторых аэрозолей.

Экспериментально определено, что в современной жизненной цепочке водорода, которая включает электролизёр, водородную заправочную станцию и топливный элемент, утечки достигают 4,2%, что в условиях растущей инфраструктуры может стать в 12 раз более разрушительным для окружающей среды, чем утечка углекислого газа.

P.S. Все изображения в статье являются фантазией искусственного интеллекта, текст — плодом творения человека

РЕКОМЕНДУЕМ К ПРОЧТЕНИЮ

Высокочастотные заградители известны давно. Но в последнее время их внедрение набирает всё большие обороты. Это связано, в первую очередь, с исполнением Приказа Минэнерго России № 101 от 13 февраля 2019 г. о необходимости оснащения линий электропередачи 110 кВ и выше основными релейными защитами. А одна из основных, ВЧ защита, не может обойтись без организации ВЧ связи.

Высокочастотные заградители — являются неотъемлемым элементом канала ВЧ связи по фазным проводам и тросам ВЛ. Основным его назначением является ослабление шунтирующего действия шин подстанций на параметры линейного тракта канала ВЧ связи, но они также используются для ослабления шунтирующего действия ответвлений от ВЛ.

Более подробно о назначении, устройстве и конструктивных решениях в проекте — читайте в статье.

1. Назначение высокочастотного заградителя

Высокочастотные заградители (ВЧЗ) предназначены для ослабления влияния шунтирующего действия шин электростанций и подстанции и ответвлений ВЛ на параметры ВЧ тракта при обработке воздушных ЛЭП в целях передачи по их фазовым проводам и грозотросам сигналов противоаварийной автоматики, релейной защиты и телефонной связи на несущих частотах от 16 кГц до 1000 кГц.

Простыми словами, он служит для отделения ВЧ сигнала, передаваемого по линии, от оборудования высокого напряжения подстанции, которое, в свою очередь, имеет низкое сопротивление в ВЧ диапазоне, что (в отсутствии ВЧЗ) может пагубно сказаться на качестве связи и работе оборудования.

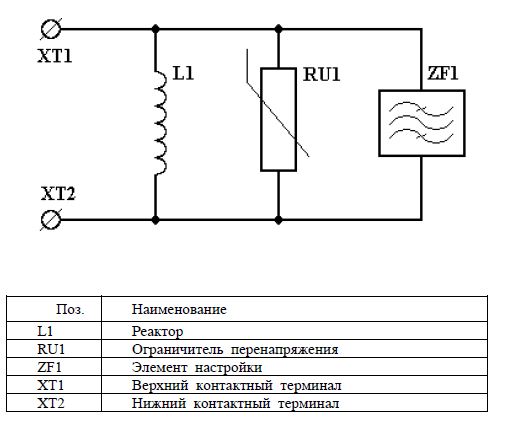

2. Устройство высокочастотного заградителя

Основными компонентами ВЧ заградителя являются:

• основная катушка (реактор);
• элемент настройки;
• устройство защиты.

Основная катушка (реактор) ВЧЗ — это катушка индуктивности с естественным воздушным охлаждением, по которой протекает ток промышленной и высокой частоты. Обычно выполняется многожильным алюминиевым проводом.

Элемент настройки — оборудование, подключённое параллельно основной катушке. Именно он определяет полосу заграждения, в которой обеспечивается заданное активное сопротивление катушки. В зависимости от типа заграждения элемент настройки состоит из конденсаторов, катушек индуктивности и резисторов, имеющих низкую номинальную мощность по сравнению с основной катушкой. Для защиты от влияния окружающей среды данные элементы размещаются в одном или нескольких корпусах из стеклопластика. Оборудование устанавливается внутри основной катушки и доступно для перенастройки или замены при изменении частоты канала связи.

Устройством защиты выступает ограничитель перенапряжений (ОПН), подключённый параллельно основной катушке и элементу настройки. Он защищает основную катушку и элемент настройки, ограничивая возникающие перенапряжения до уровня, соответствующего классу изоляции данного оборудования.

Иногда к основным компонентам добавляется ещё защита от птиц в виде сетки (сверху и снизу) и (или) опора для установки.

Для электрического присоединения ЛЭП и ошиновки подстанции к заградителю используются контактные пластины (реже — шпильки), сдвинутые друг относительно друга на угол 180 градусов.

3. Выбор ВЧЗ

Необходимость высокочастотного заградителя определяют специалисты по релейной защите и связи. Поэтому и технические требования задаются при их совместном участии. Но способ установки или подвеса оборудования находит отражение в томе Электротехнических решений.

Поскольку ВЧ заградители включаются последовательно высоковольтной линии электропередачи, их конструкция должна выдерживать высокие механические нагрузки, возникающие при протекании токов короткого замыкания.

Полную таблицу технических требований в этой статье приводить не будем. Набор требований можно найти в ссылочной литературе на нашей странице НТД⎘.

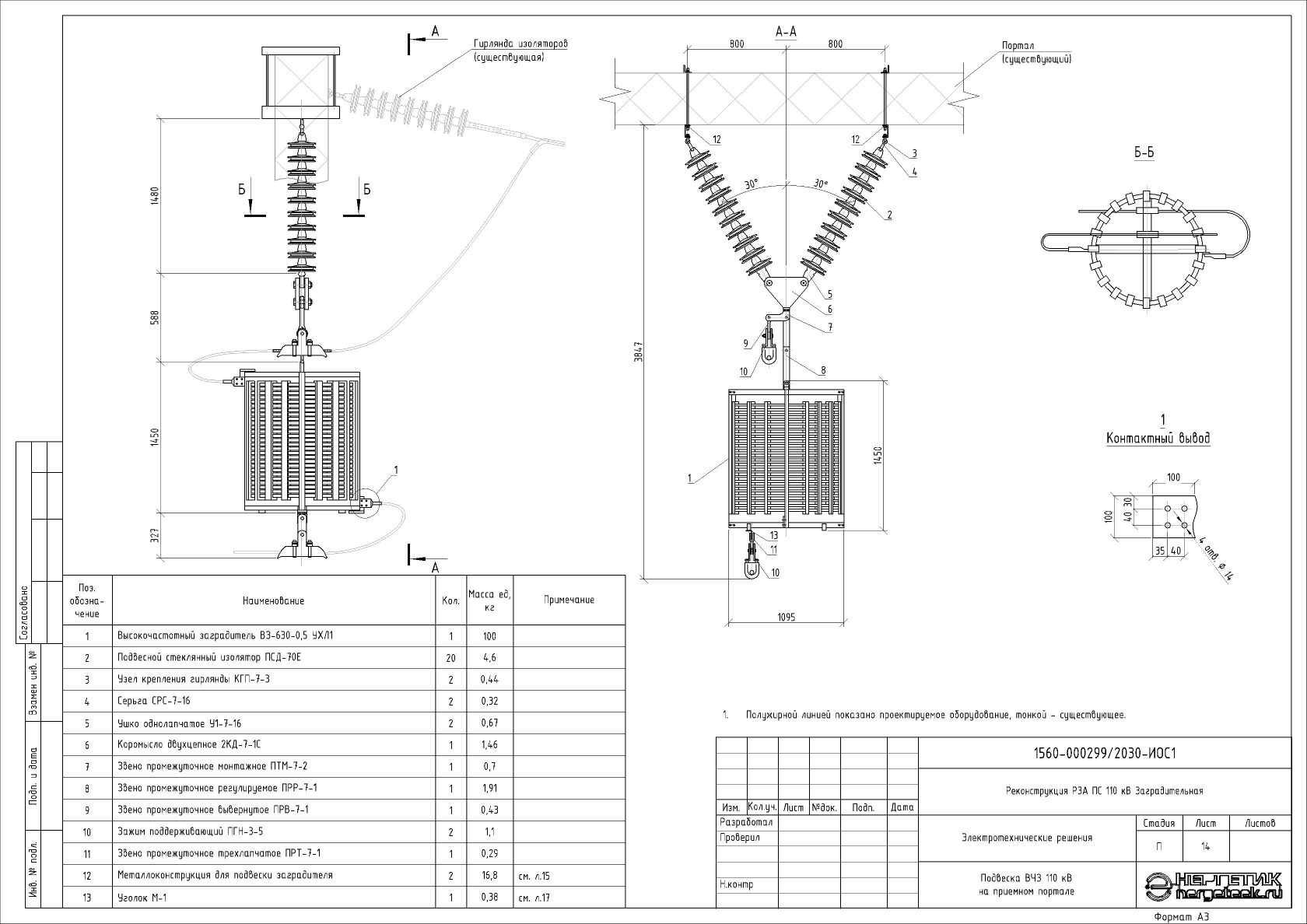

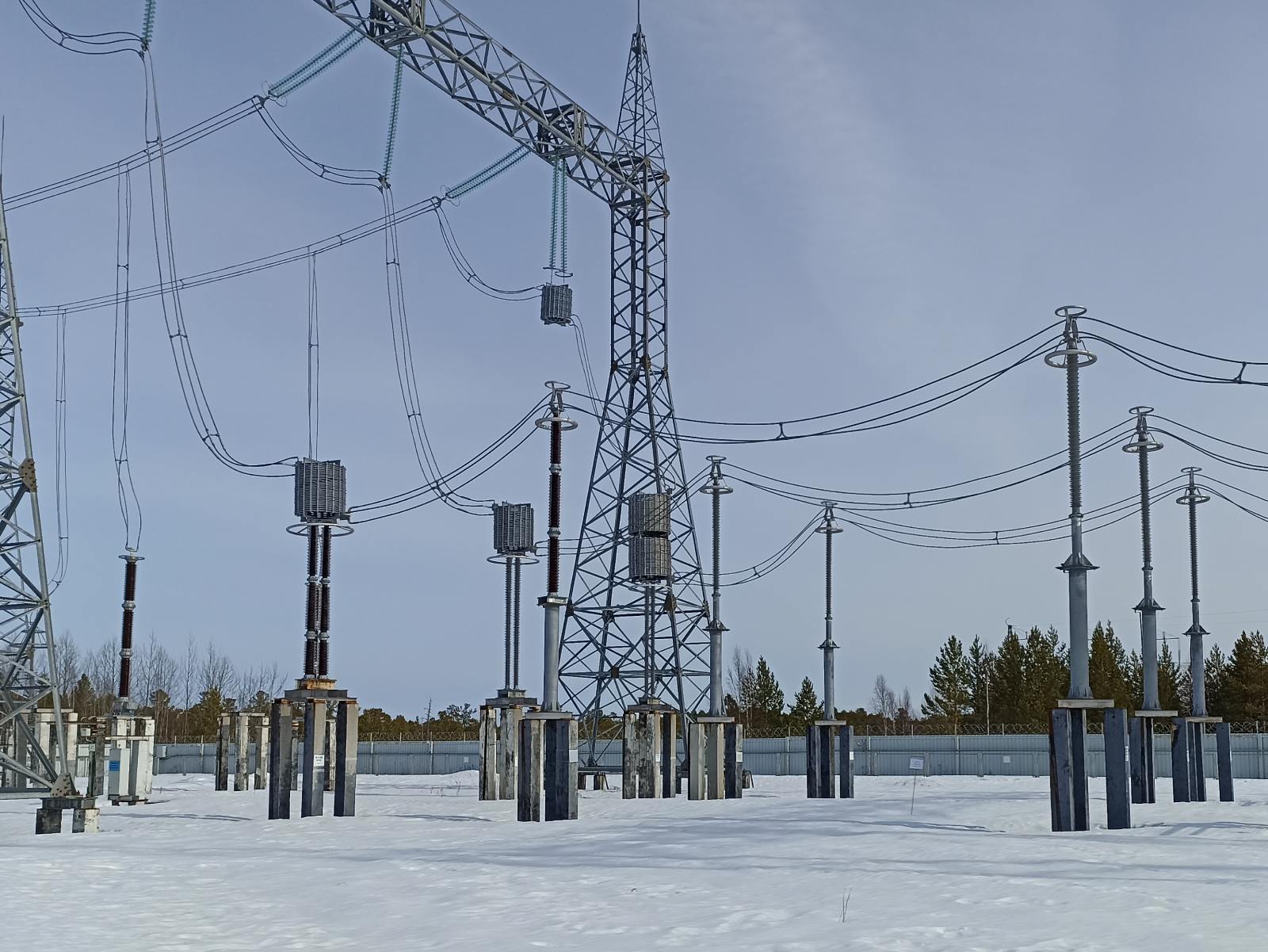

4. Подвеска ВЧЗ на подстанции

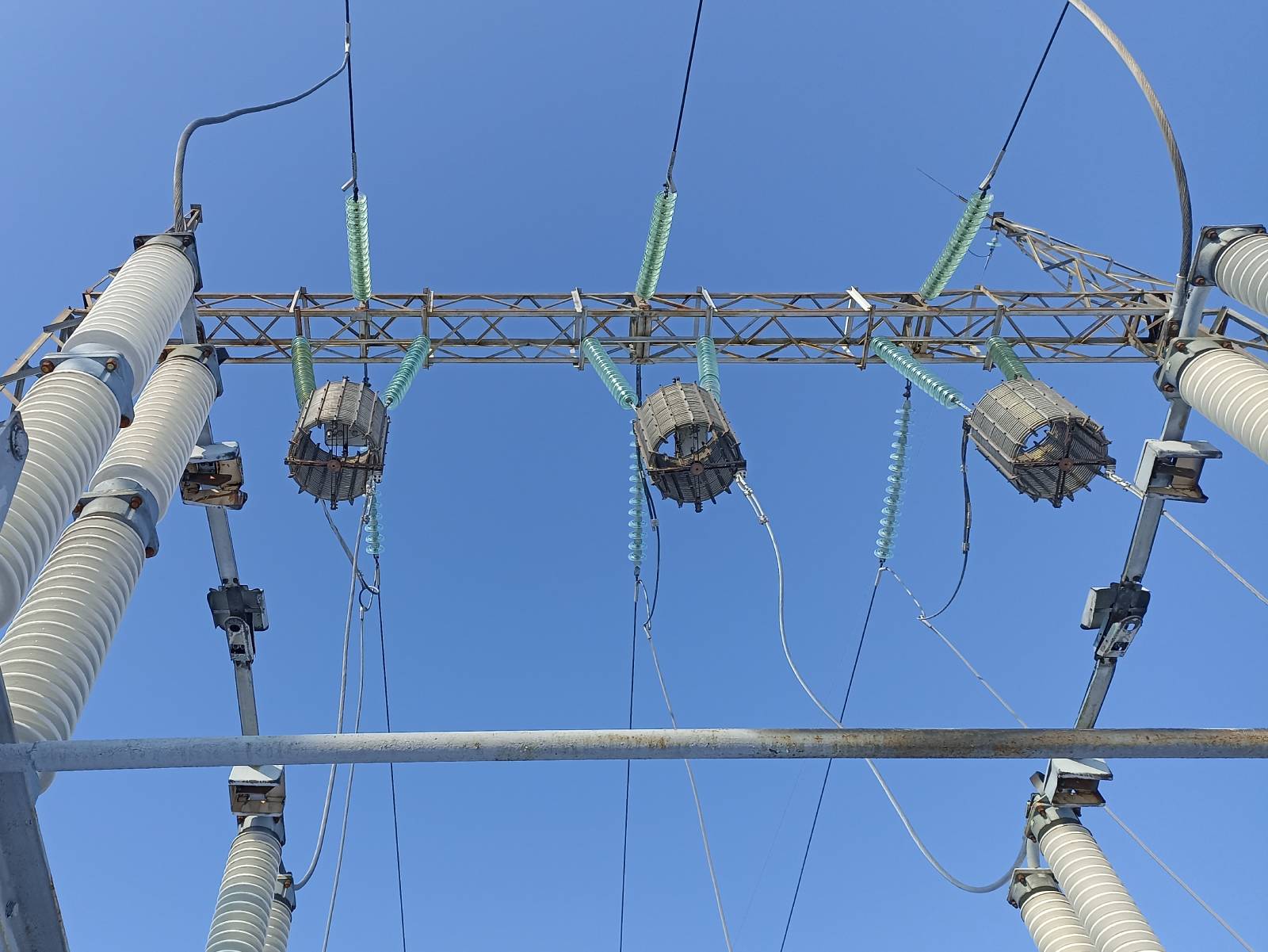

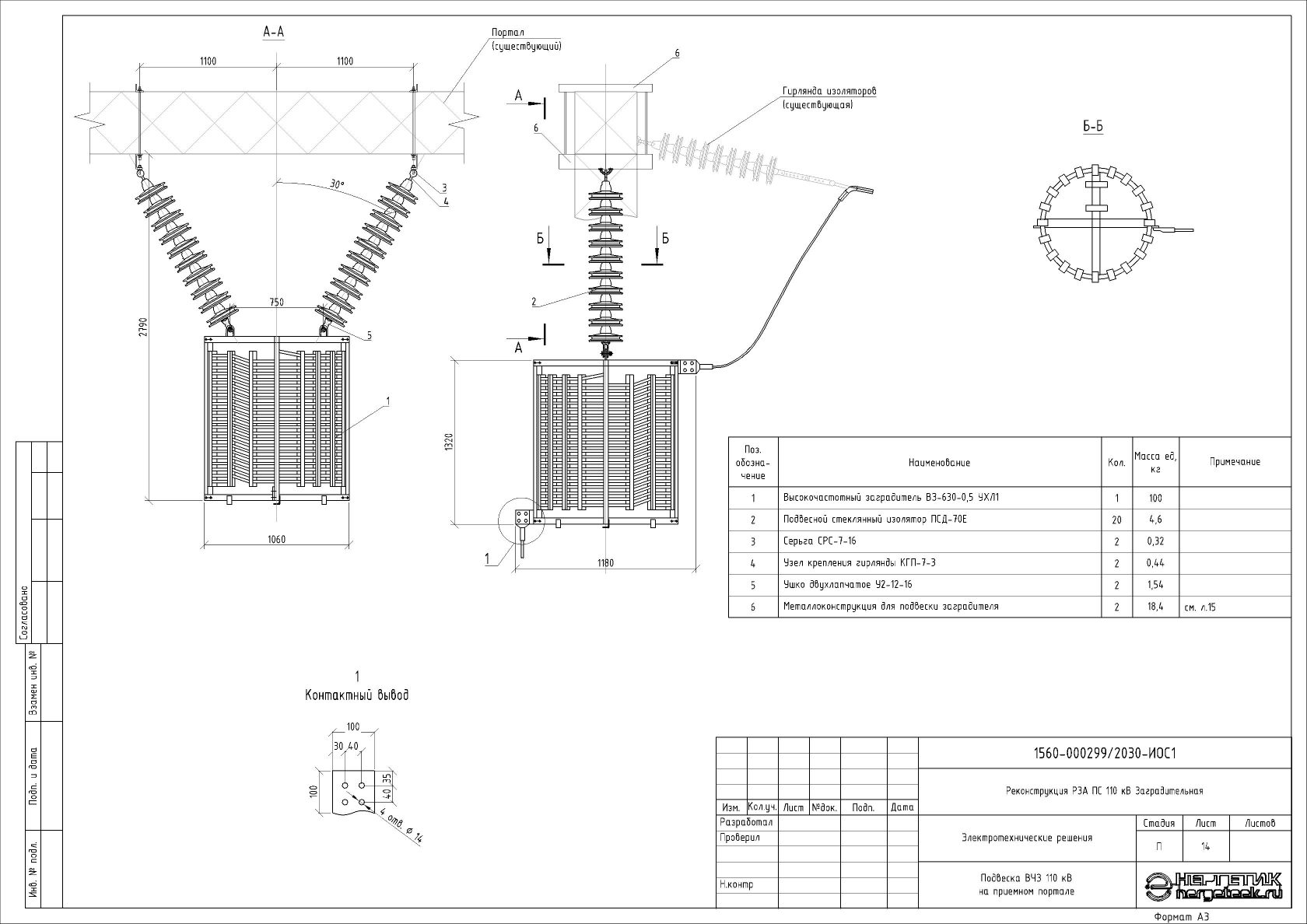

Самым распространённым способом монтажа ВЧЗ является его подвеска на приёмном портале подстанции. Он может подвешиваться на одной, двух или всех трёх фазах портала.

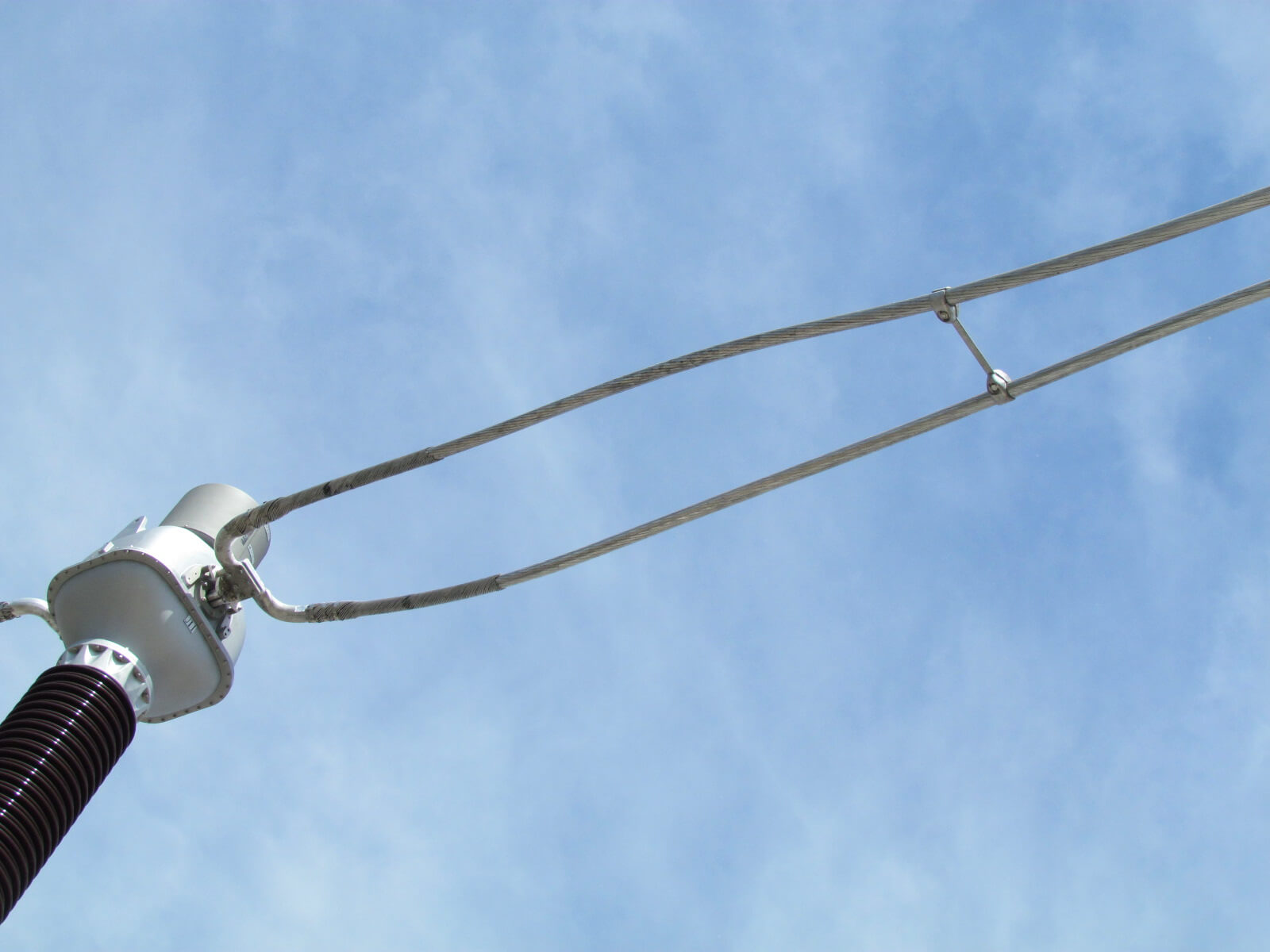

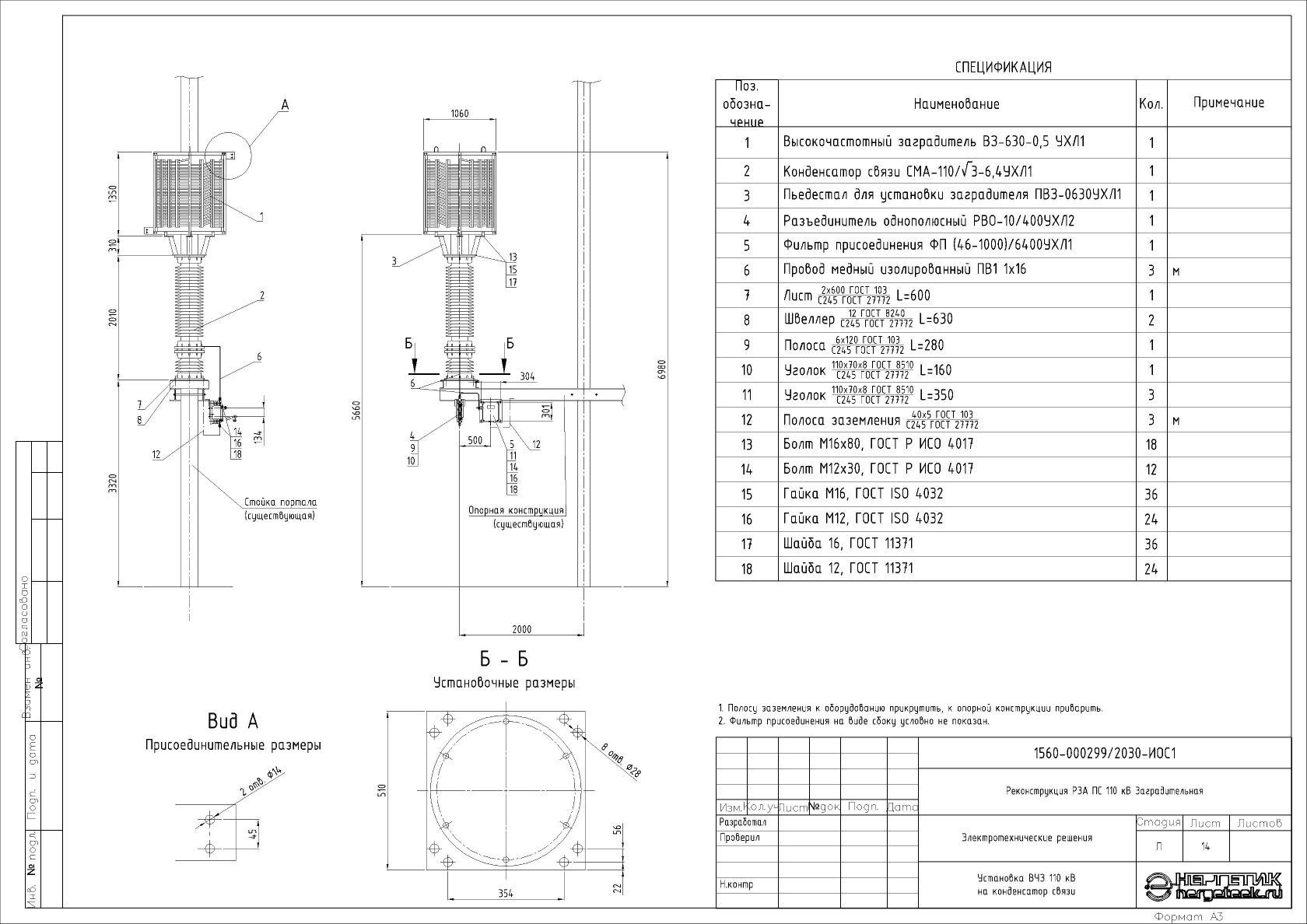

Подключение провода к ВЧЗ можно выполнить согласно типовому проекту (см. Типовые⎘), где провод протягивается через два поддерживающих зажима сверху и снизу заградителя. А можно выполнить подключение, развернув заградитель на 180 градусов относительно первого варианта.

Аргументом в пользу первого решения служит исключение излома провода. А второй способ позволяет уменьшить длину провода и упростить соединение арматуры — что при правильном подключении аппаратного зажима (лапкой вверх) так же не нарушает его целостность в период эксплуатации. И первый, и второй вариант имеют право на применение.

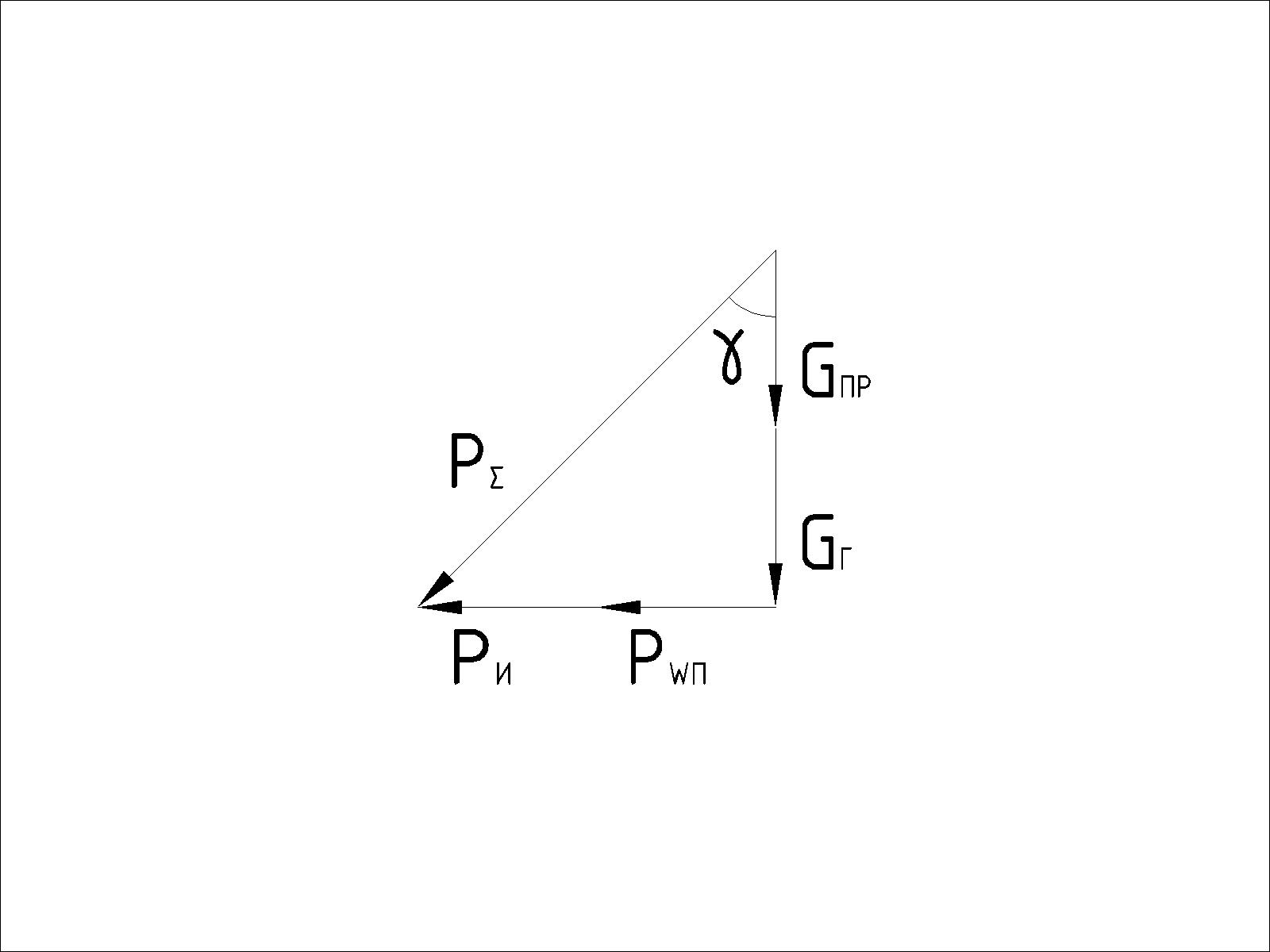

Обязательно стоит отметить, что на способ подвески ВЧЗ влияют его вес и габариты. Так согласно нормативным документам подвеску ВЧЗ к конструкциям следует производить с использованием двух гирлянд изоляторов. Для исключения возможности раскачивания ВЧЗ при ветровых нагрузках, угол, образованный между осью гирлянды и вертикальной осью ВЧЗ, должен находится в пределах 30-45º. При диаметре реактора ВЧЗ менее 600 мм крепление двух гирлянд изоляторов к ВЧЗ должно осуществляться в одной точке с использованием двухцепных коромысел. При диаметре реактора ВЧЗ 600 мм и более его подвеска должна обеспечиваться в двух точках, расположенных в плоскости симметричного сечения реактора.

На каркасе ВЧЗ имеются проушины для обеспечения возможности подвески снизу второго заградителя.

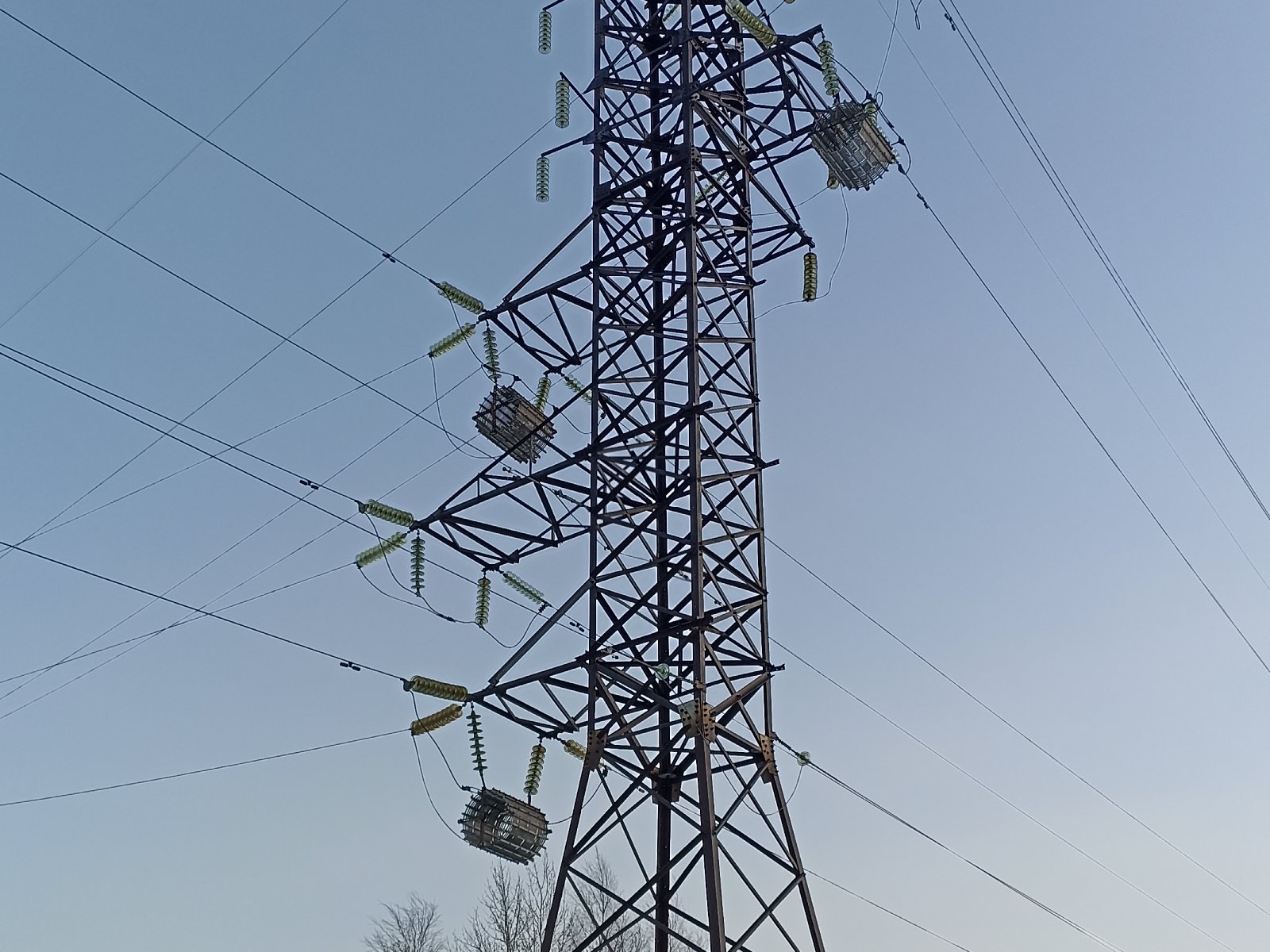

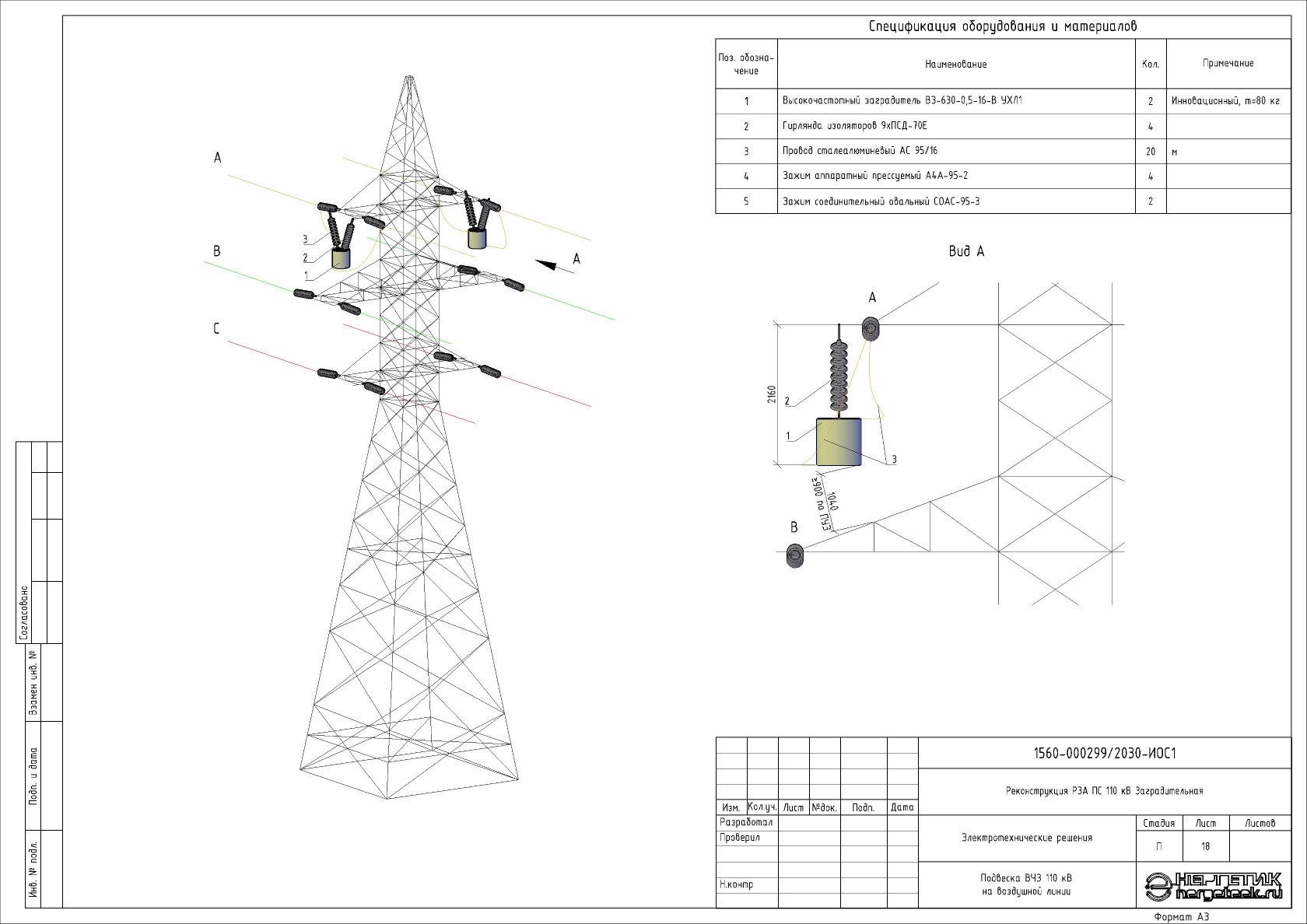

5. Подвеска ВЧЗ на воздушной линии

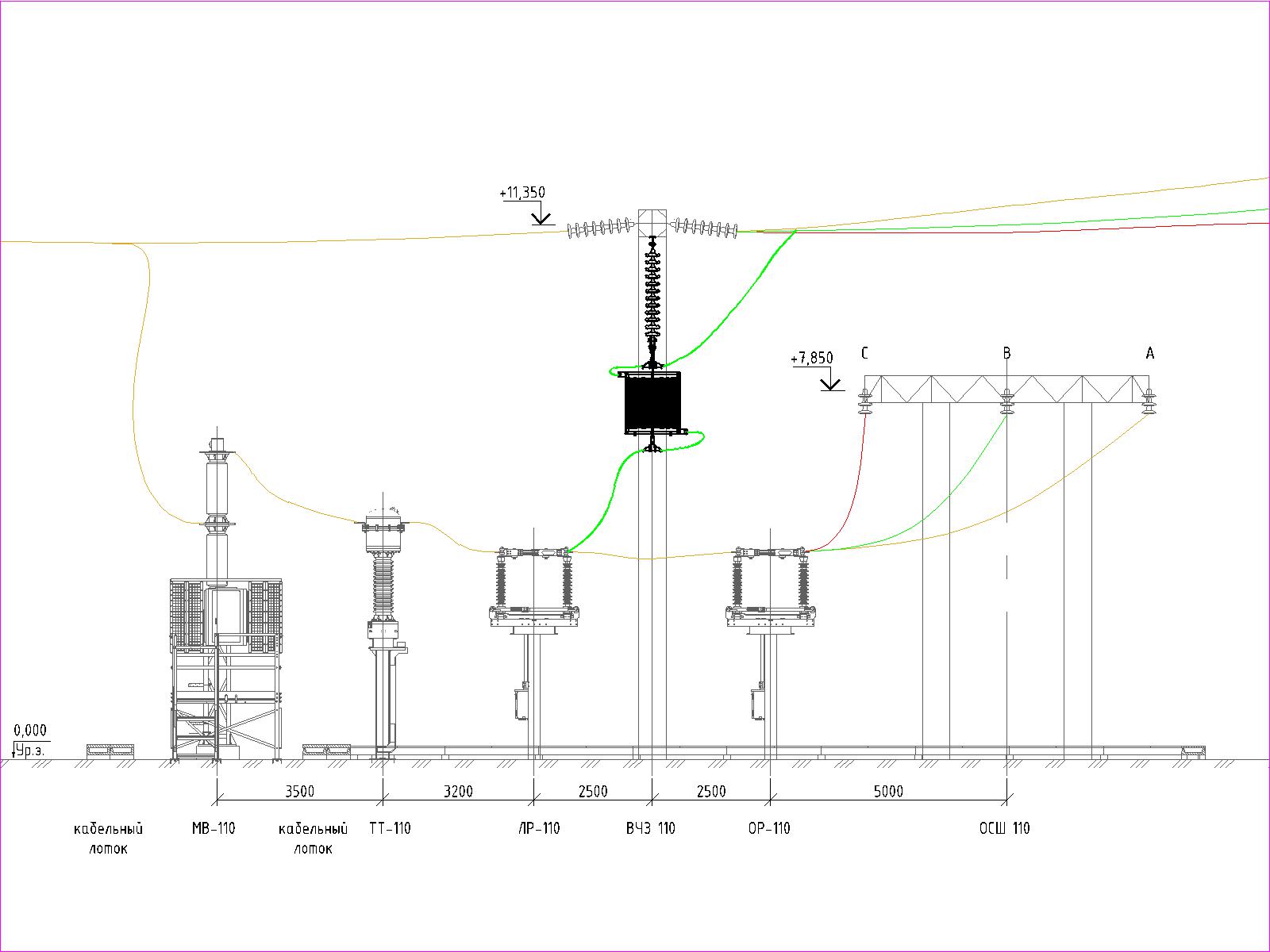

Часто размещение ВЧ заградителя требуется выполнить на отпайках воздушных линий либо подвесить на концевую опору линии, когда портал не способен нести дополнительную нагрузку.

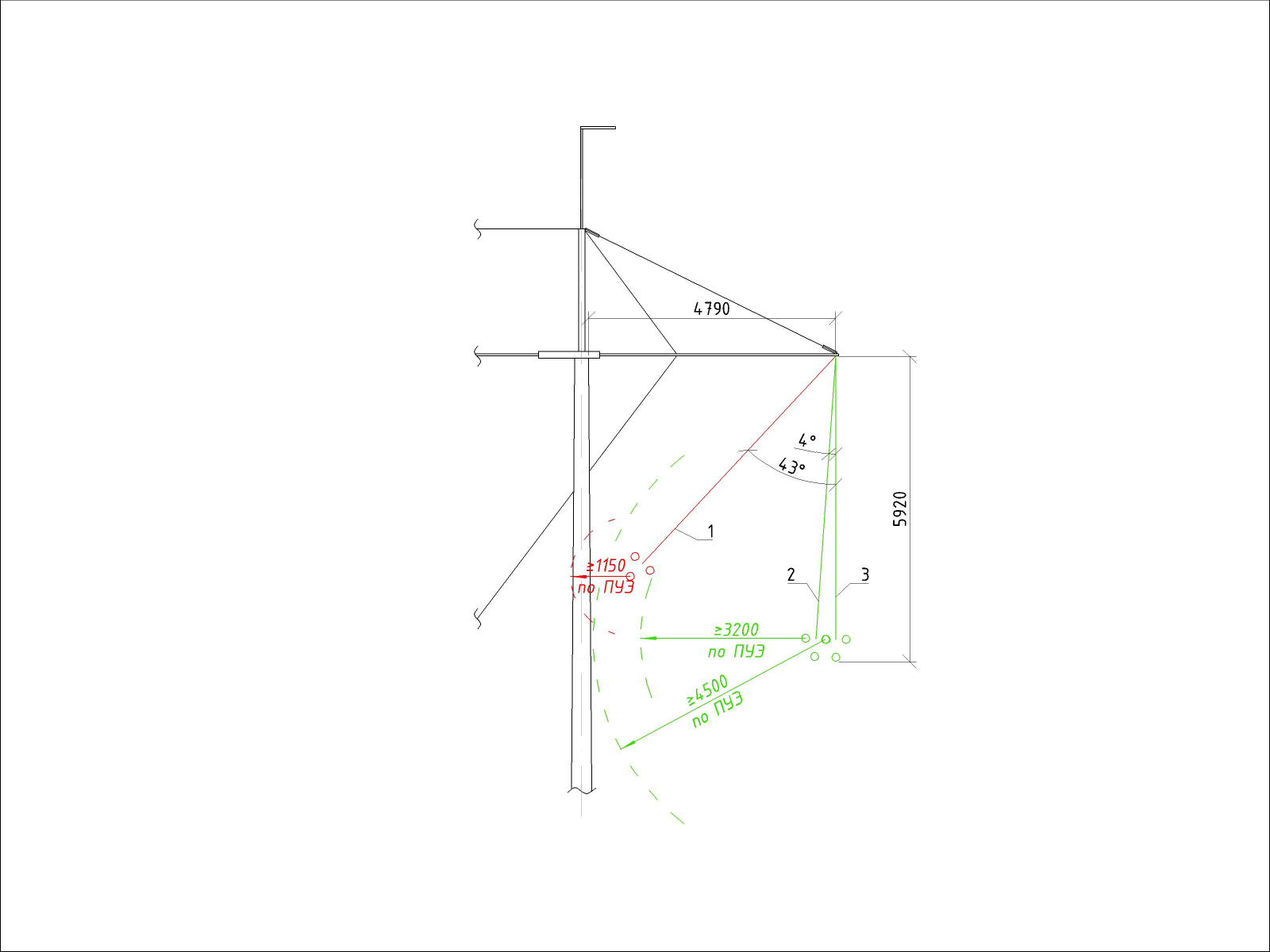

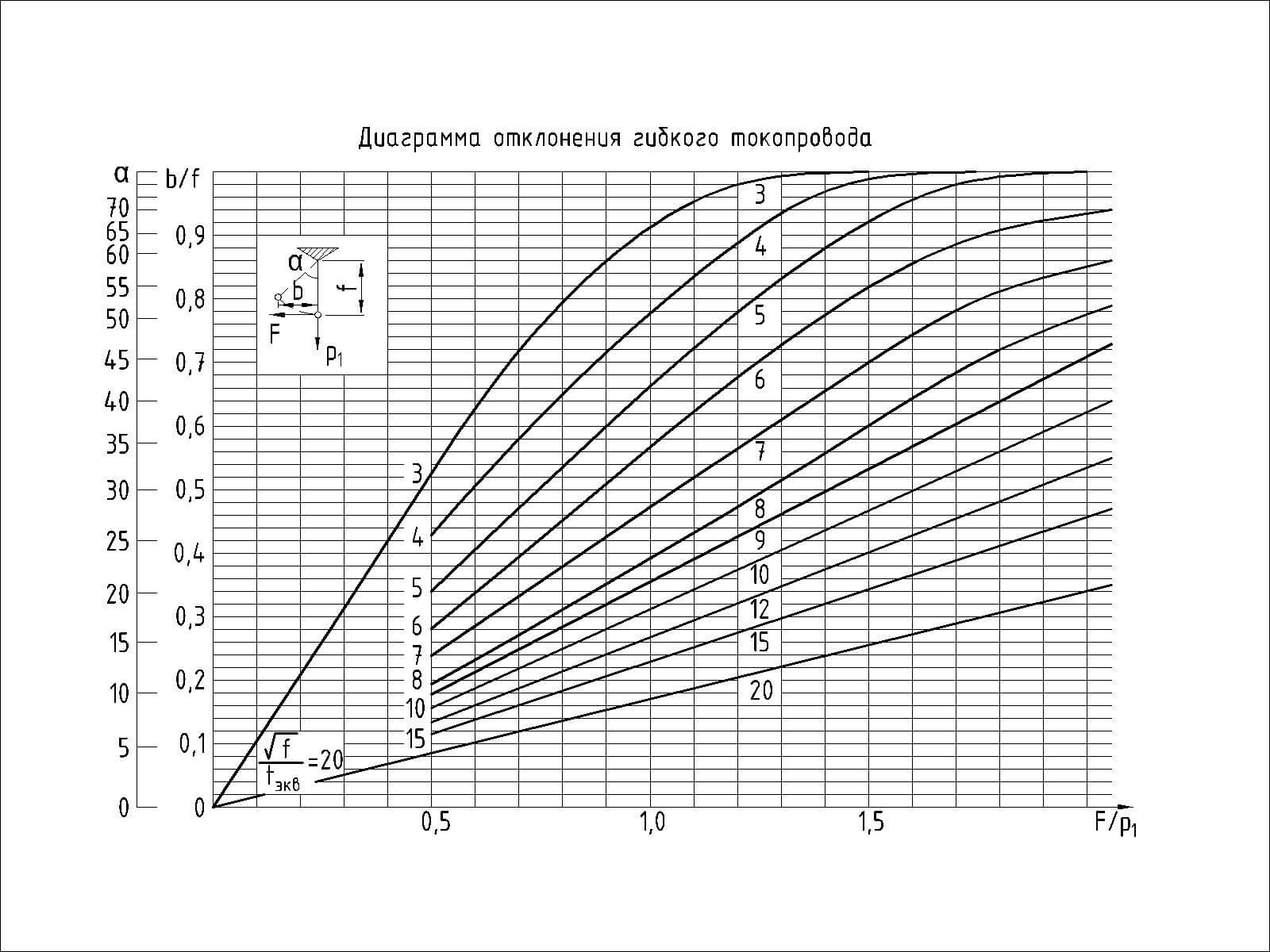

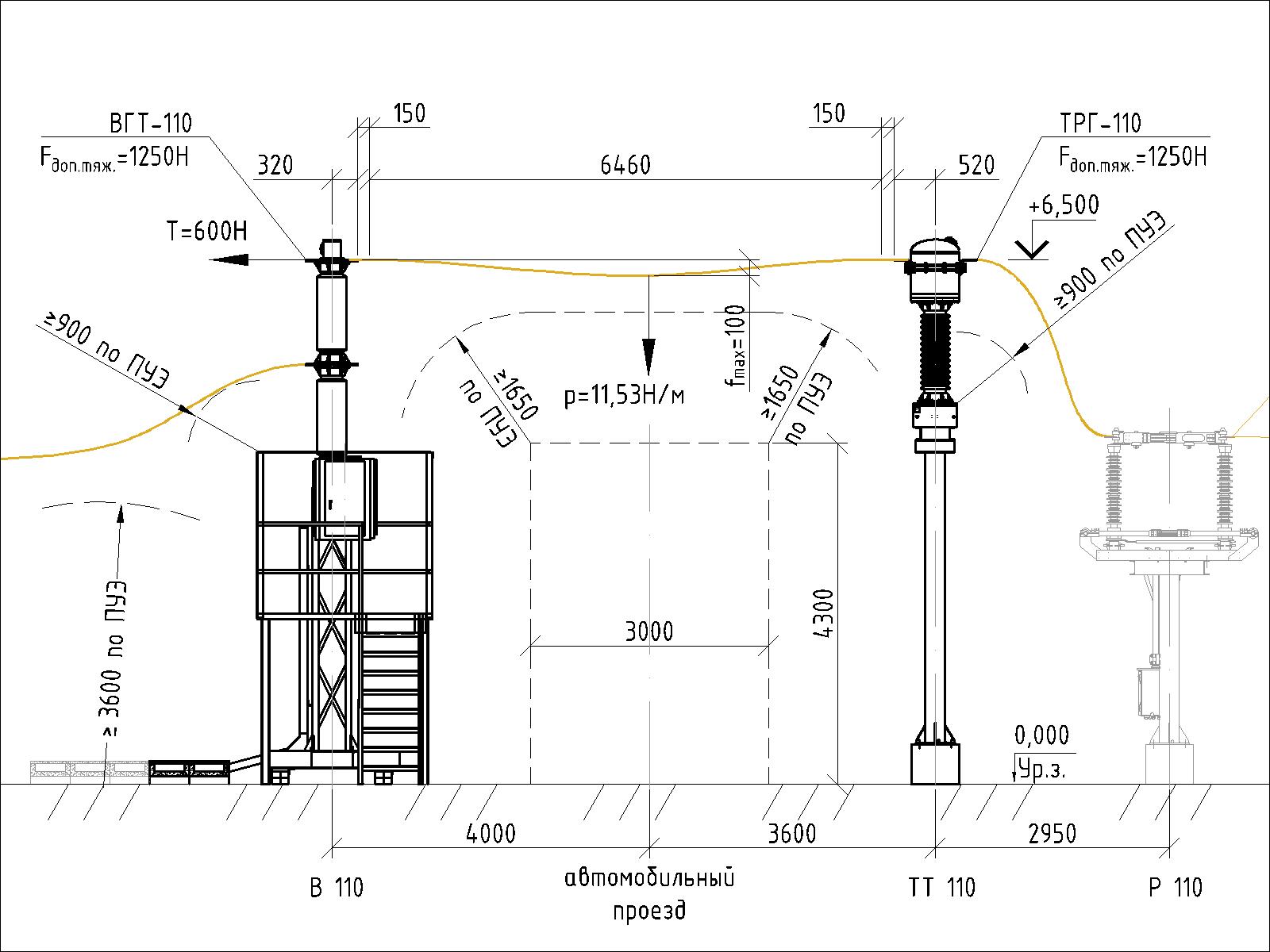

В этих случаях, как никогда, важно соблюсти расстояния в свету между токоведущими частями ВЧЗ и заземлёнными частями конструкций. И этот фактор становится определяющим при выполнении проекта, особенно при подвеске на двухцепных опорах и опорах с вертикальным расположением фаз.

Для того чтобы решить подобную задачу, нам приходилось использовать ВЧЗ «инновационной» конструкции, с меньшими габаритами относительно подстанционных вариантов.

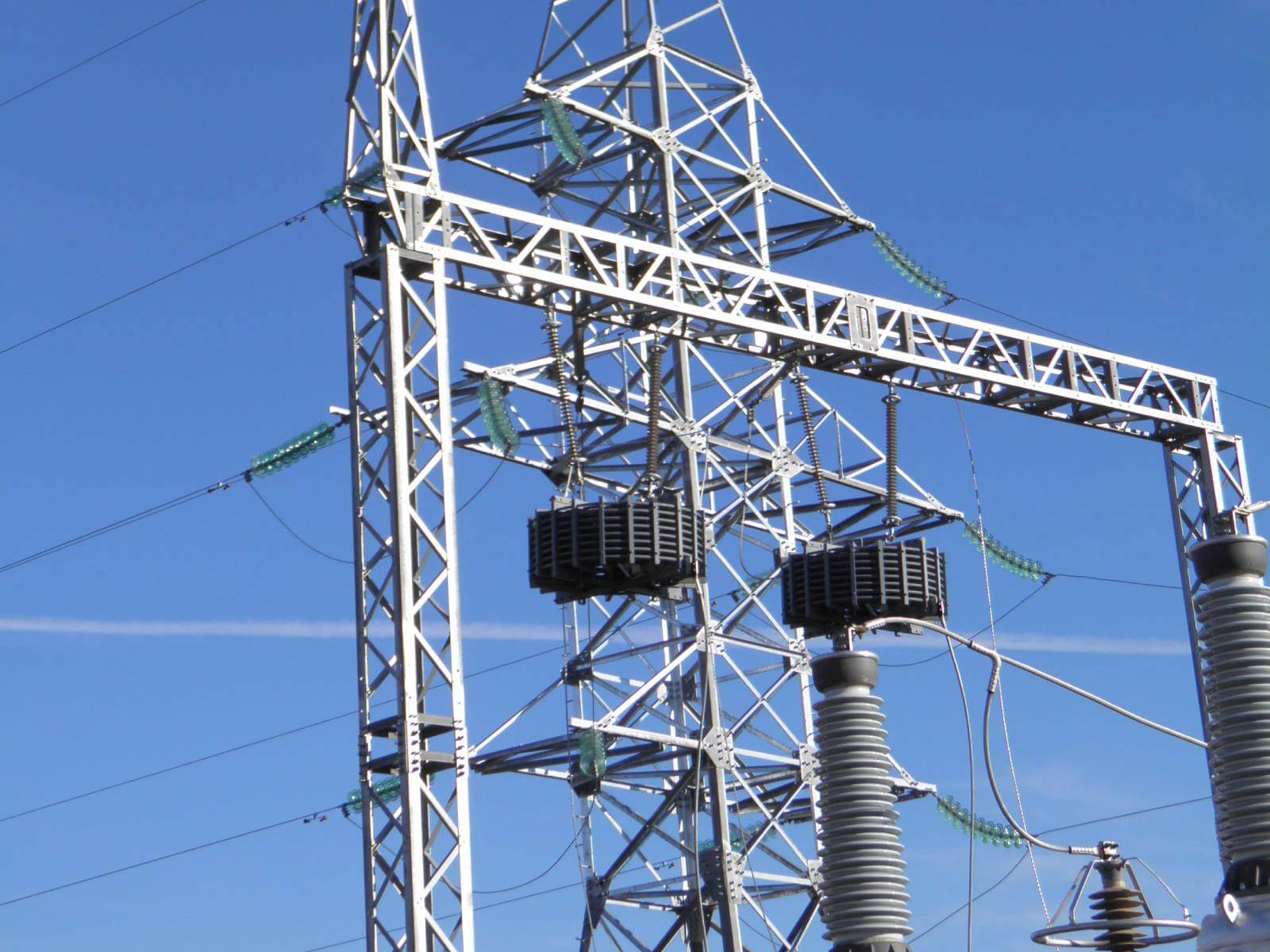

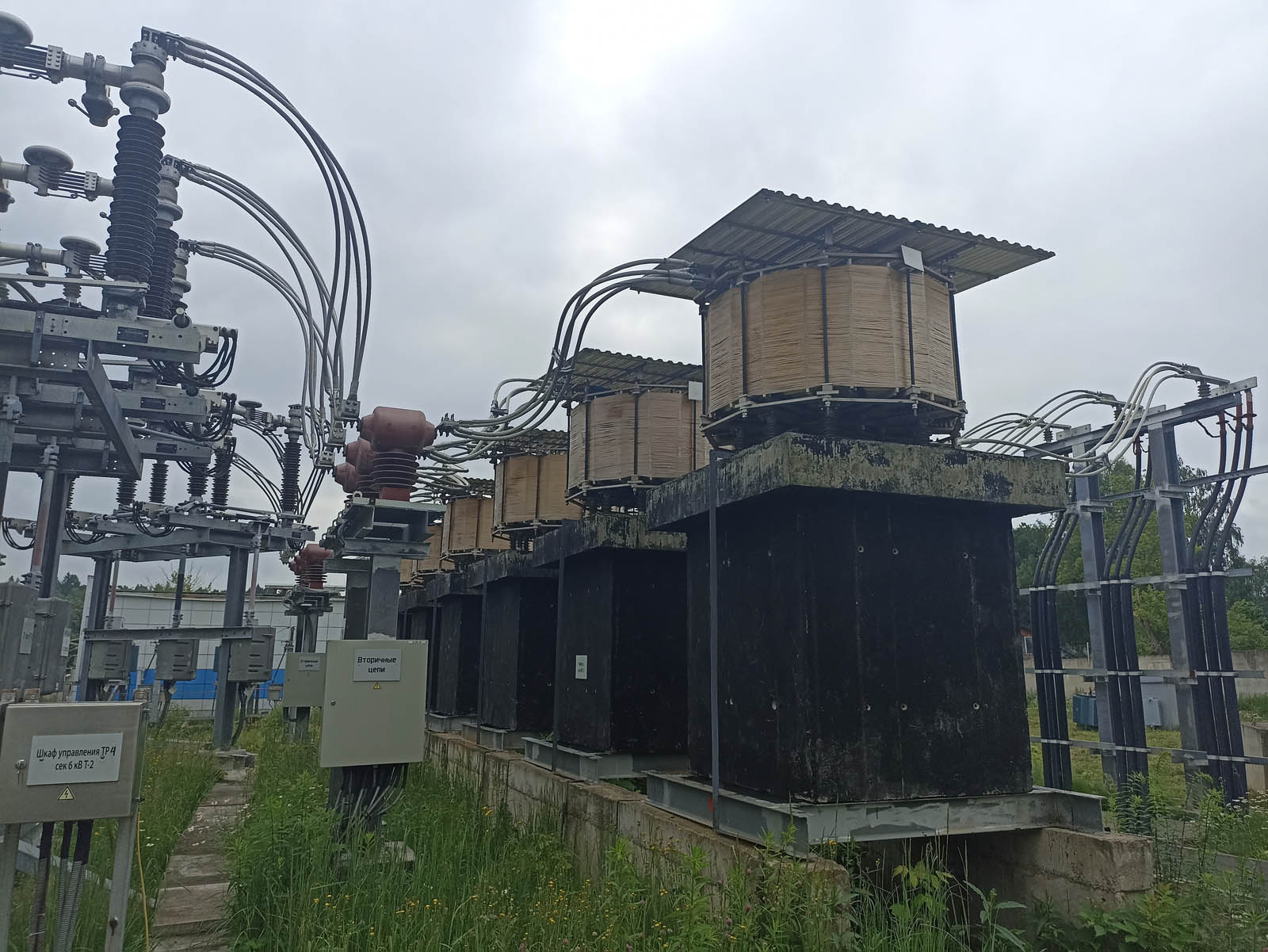

Как выходят из это ситуации коллеги, можно увидеть на фото

6. Установка ВЧЗ

Конструкция ВЧЗ должна предусматривать возможность его установки на изолирующих опорах. Такое решение не является новшеством, а находит своё отражение в типовых⎘ проектах.

В качестве опоры может использоваться конденсатор связи усиленной конструкции, когда тот идёт в комплекте ВЧ оборудования. Либо могут использоваться шинные опоры, рассчитанные на прилагаемое усилие.

Наземная установка ВЧЗ позволяет избежать чрезмерных нагрузок на порталы, реализовать задуманное при их отсутствии или разместить несколько ВЧЗ в одной фазе.

ССЫЛОЧНАЯ ЛИТЕРАТУРА

Более подробную информацию можно найти в нормативно-технических документах, хранящихся на странице НТД, отфильтрованных по ссылке⎘.

РЕКОМЕНДУЕМ К ПРОЧТЕНИЮ

Молниезащита — это комплекс мероприятий и устройств, предназначенных для защиты зданий, сооружений, людей и оборудования от негативных воздействий молнии.

Молниезащита объектов электроэнергетики представляет собой важнейшую составляющую системы обеспечения надежности и безопасности электроснабжения. Воздействие молний способно привести к серьезным повреждениям оборудования, перебоям в работе сети и значительным экономическим потерям. Поэтому рассмотрим её подробно.

1. Внешняя система молниезащиты

Внешняя защита подстанций и распределительных устройств обеспечивает защиту от прямых ударов молнии (ПУМ). Всего существует 4 уровня защиты от молний — I, II, III и IV, где I — самый высокий (наименьшая вероятность прорыва), а IV — самый низкий.

Уровень защиты выбирается в зависимости от необходимого уровня надёжности. Для объектов электроэнергетики достаточно II-III уровней защиты.

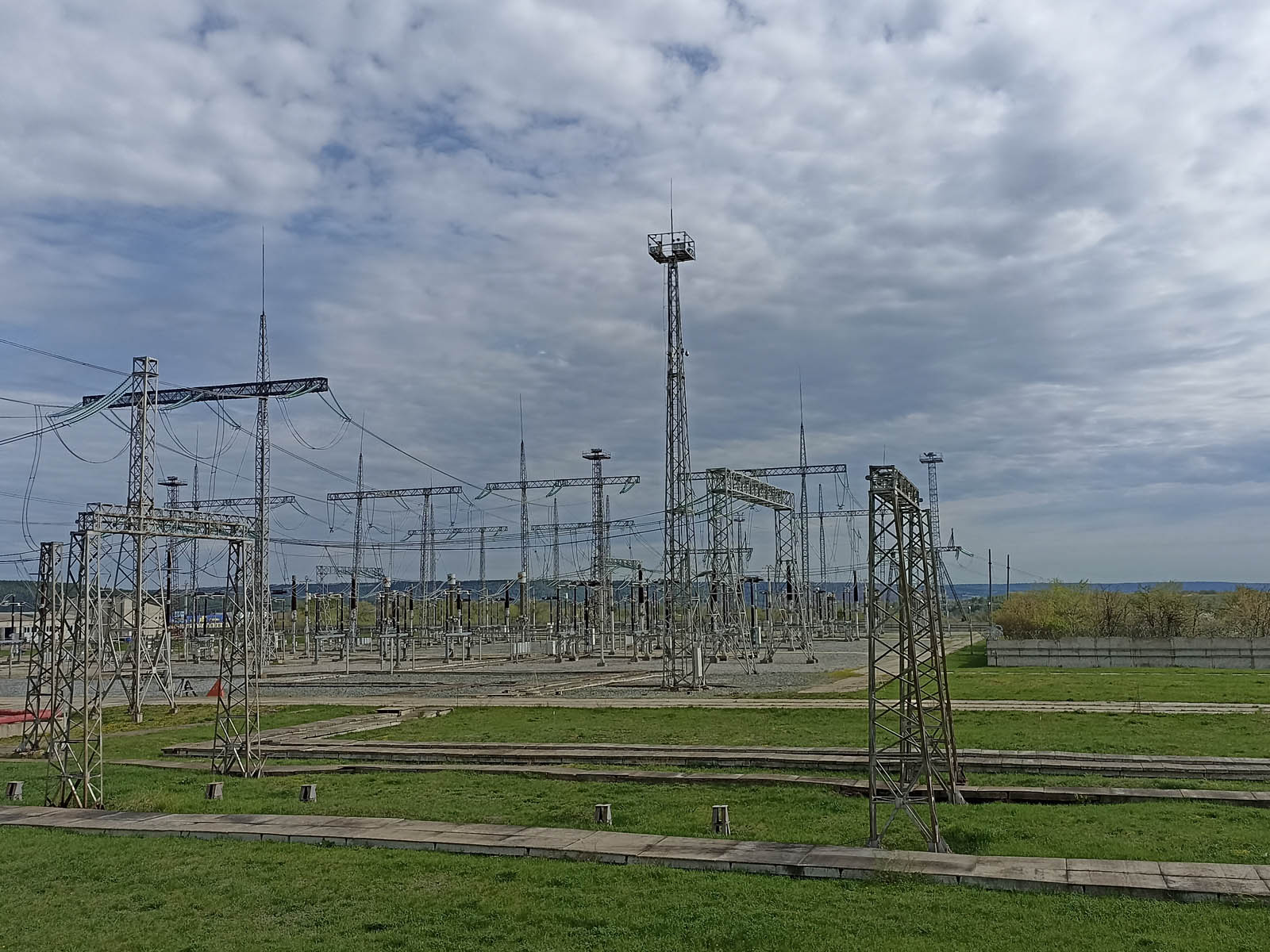

Защита от ПУМ на подстанциях выполняется с помощью прожекторных мачт, ячейковых порталов и отдельно стоящих молниеотводов. На всех подстанциях 35 кВ и выше устанавливаются прожекторные мачты — по этой причине они рассматриваются в качестве основных средств молниезащиты. Остальные способы установки принимаются в случае недостаточности охвата территории прожекторной мачтой и являются дополнительными.

Молниезащитная система состоит из:

• молниеприёмников;
• токоотводов;
• заземлителей.

Принцип работы системы заключается в следующем: молниеприёмник перехватывает молнию, а токоотвод отводит ток молнии к заземлителю. Материал и сечение элементов молниезащиты должны соответствовать требованиям таблицы 2.

1.1. Молниеприёмники

Молниеприёмники могут быть выполнены в виде стержней, тросов или сетчатых проводников (сеток), а также представлять собой произвольную комбинацию перечисленных типов.

Стержневой молниеприёмник — преимущественный вид молниёприемников, используемых на подстанции. Представляет собой вертикально установленный металлический стержень высотой от 1 до 20 метров. Применяется для защиты локальных зон (открытые распределительные устройства) и высоких конструкций (опоры, порталы).

Тросовый молниеприемник представляет собой стальной оцинкованный или медный провод, натянутый между опорами (мачтами) над защищаемым объектом. В основном применяется для защиты линейных и протяжённых конструкций. На ОРУ тросовые молниеприемники используются над ошиновкой в случае, если зона защиты стержневых молниеприемников не закрывает всю территорию ОРУ. Также тросовые молниеприемники используются на подходах к РУ (ПС) на ВЛ 35 кВ и выше.

Сетчатый молниеприёмник — это система, состоящая из металлических проводников, уложенных в виде сетки на кровле здания. Изготавливается из стальной оцинкованной, медной или алюминиевой проволоки, укладывается на крыше с определённым шагом (обычно 5×5 м, 10×10 м или 12×12 м, в зависимости от категории молниезащиты). Применятся, если подстанция имеет большую площадь крыши (например, ЗРУ — закрытое распределительное устройство). Сетчатая система обеспечит более равномерную защиту, чем отдельные стержни.

В качестве молниеприемников могут рассматриваться металлические кровли защищаемых объектов, металлические конструкции крыши (фермы, соединенная между собой стальная арматура), металлические элементы типа водосточных труб, технологические металлические трубы и резервуары. Такие молниеприемники называют естественными, их применение возможно при соблюдении ряда условий:

• непрерывность электрической цепи;
• достаточное сечение (в соответствии с СО 153-34.21.122);
• коррозионная стойкость;
• прямое соединение с заземлителем.

1.2. Токоотводы

Токоотводы (спуски) — это проводящие элементы молниезащиты, которые соединяют молниеприемники с заземляющим устройством, обеспечивая безопасный отвод тока молнии в землю.

Токоотводы выполняются из стальной полосы, круглой проволокой или многожильного гибкого кабеля. Монтаж токоотвода зависит от типа молниеприемника.

У стержневого молниеприёмника токоотвод спускается по опорам (если опора железобетонная или деревянная) либо подключается к нижним элементам конструкции (если опора металлическая) — на каждую опору должен быть предусмотрен минимум один токоотвод. У тросового молниеприёмника — на каждый конец троса крепится минимум один токоотвод. У сетчатого молниеприёмника — токоотводы равномерно распределяются по периметру сетки, и общее количество токоотводов должно быть не менее двух.

Токоотводы прокладываются по прямым и вертикальным линиям, так чтобы путь до земли был по возможности кратчайшим.

В качестве токоотводов могут рассматриваться конструктивные элементы зданий: металлические конструкции, металлический каркас здания или сооружения, соединённая между собой стальная арматура здания или сооружения, части фасада, профилированные элементы и опорные металлические конструкции фасада. Перечисленные элементы могут относятся к естественным токоотводам, однако для использования они должны соответствовать ряду требований, аналогичных требованиям к естественным молниеприёмникам.

Токоотводы располагаются по периметру защищаемого объекта на расстоянии друг от друга не менее указанных в таблице 3.

1.3. Заземлители

Заземлитель молниезащиты представляет собой проводящую часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через проводящую среду.

Заземлители предназначены для безопасного отвода тока молнии в землю и должны быть включены в систему уравнивания потенциалов. Следует выполнять единое заземляющее устройство для молниезащиты, систем электроснабжения и систем связи.

Более подробно ознакомиться с устройством заземления можно в соответствующей статье⎘ на нашем сайте.

2. Внутренняя система молниезащиты

Внутренняя молниезащита подстанции представляет собой комплекс мер и технических решений, предназначенных для защиты электрооборудования и персонала от вторичных воздействий молнии (импульсных перенапряжений, наведённых токов, электромагнитных помех). Она обеспечивает уравнивание потенциалов и электрическую изоляцию между компонентами внешней системы молниезащиты и другими электропроводящими частями внутри здания или сооружения, предотвращая опасное искрение.

Существуют следующие мероприятия по обеспечению внутренней защиты от молний и электромагнитных импульсов:

• экранирование;
• соединения;
• заземление;
• устройства защиты от перенапряжений (УЗП).

Рассмотрим подробнее каждое мероприятие далее.

2.1. Экранирование

Экранирование направлено на уменьшение электромагнитных помех и снижение риска повреждения компонентов подстанции. Его принцип работы основан на создании защитных полей, способных отражать или поглощать электромагнитное излучение.

Существуют следующие виды экранирования:

• экранирование кабелей — внутри кабеля вокруг проводников имеется экранирующий слой;
• экранирование оборудования — установка металлических корпусов или экранов вокруг чувствительных устройств;
• экранирование помещений — в качестве экрана могут быть использованы металлические конструкции зданий, которые соединяются с системой молниезащиты путём объединения металлических элементов.

2.2. Соединения

Соединения могут быть:

• на границах охранных зон;
• внутри защищаемого объекта.

Соединения металлических элементов необходимы для уменьшения разности потенциалов между ними. Осуществлять соединения следует с помощью специальных проводников или зажимов и, когда это необходимо, с помощью устройств защиты от перенапряжений (см. п. 2.4).

2.3. Заземление

Основная задача заземляющего устройства молниезащиты отводить в землю токи, возникающие в результате молниевых разрядов. Остальная часть тока растекается по подходящим к зданию коммуникациям (оболочкам кабелей, трубам водоснабжения и т. п.). При этом опасные напряжения на самом заземлителе не возникают благодаря сетчатой системе, расположенной в здании и вокруг него.

Подробнее об этом можно прочитать в статье Заземление⎘.

2.4. Устройства защиты от перенапряжений

Устройства защиты от перенапряжений предназначены для ограничения переходных перенапряжений и отвода импульсных токов. Они устанавливаются в месте пересечения линий электроснабжения, управления, связи, телекоммуникации, на границе двух зон экранирования. Данные устройства обеспечивают многоуровневую защиту оборудования подстанции.

К устройствам защиты от перенапряжений относятся разрядники вентильные (РВ), ограничители перенапряжений (ОПН), разрядники трубчатые (РТ) и защитные искровые промежутки (ИП). Также выделяются модульные УЗИП для установки на DIN-рейку.

3. Расчёт и построение зон молниезащиты

Расчёт молниезащиты подстанции может производиться на основании следующих основных нормативных документов:

• РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений»;
• СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций».

При проектировании инструкция РД 34.21.122-87 является наиболее структурированным и удобным документом, регламентирующим устройство молниезащиты зданий и сооружений.

В данной статье мы рассмотрим пример расчёта и построения зоны молниезащиты способом, которым мы используем при проектировании. При расчёте принимаем уровень защиты II (надежность 95%).

Расчёт и построение производим по следующим этапам:

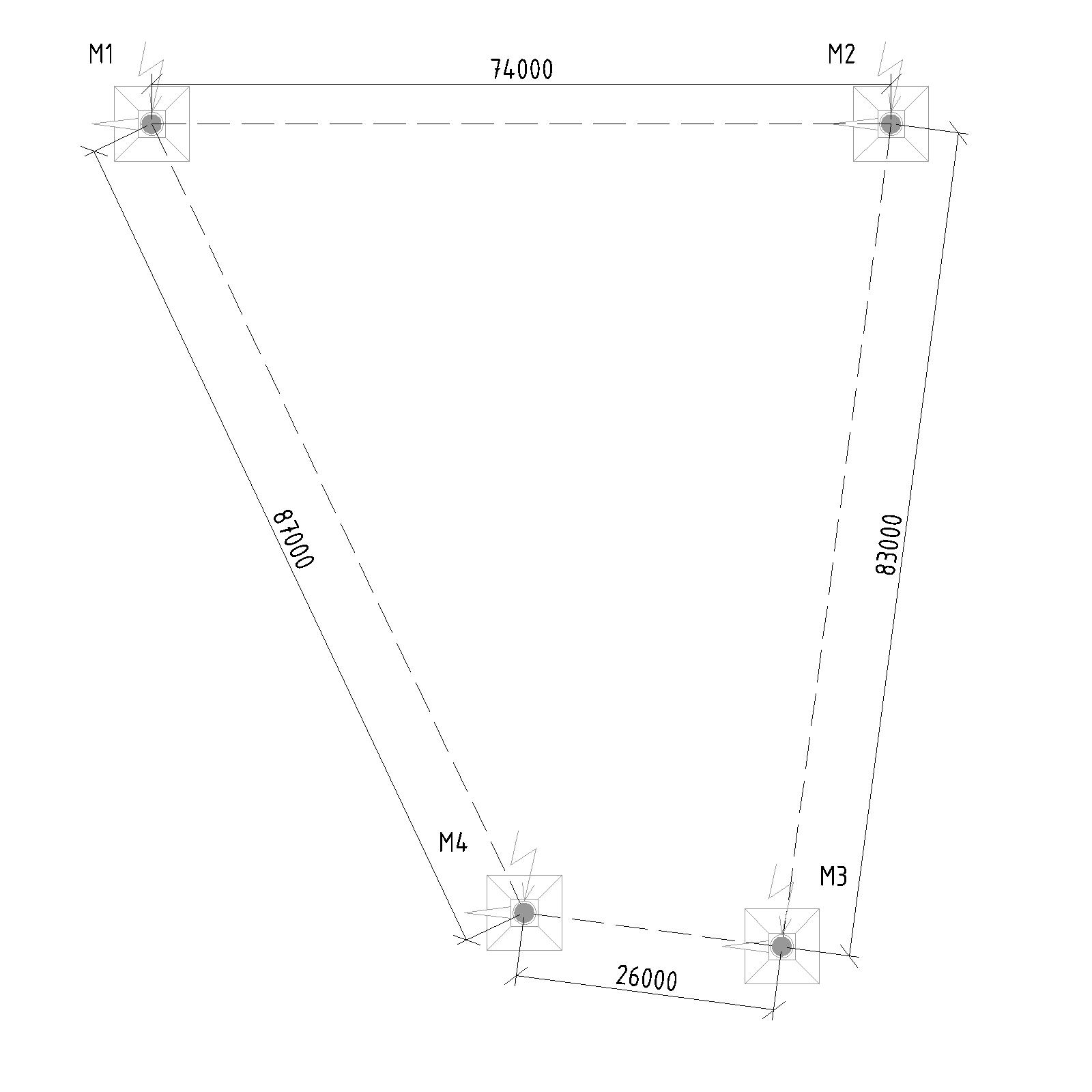

1. Взяв за основу план подстанции, определяем молниеотводы, находящиеся по краям защищаемой зоны, и отмеряем расстояния между ними.

2. Затем производим расчёт одиночных молниеотводов М1-М4 по формулам Таблицы 4 и строим на плане окружности с радиусами их защиты r_x, зная высоту защищаемых объектов h_x.

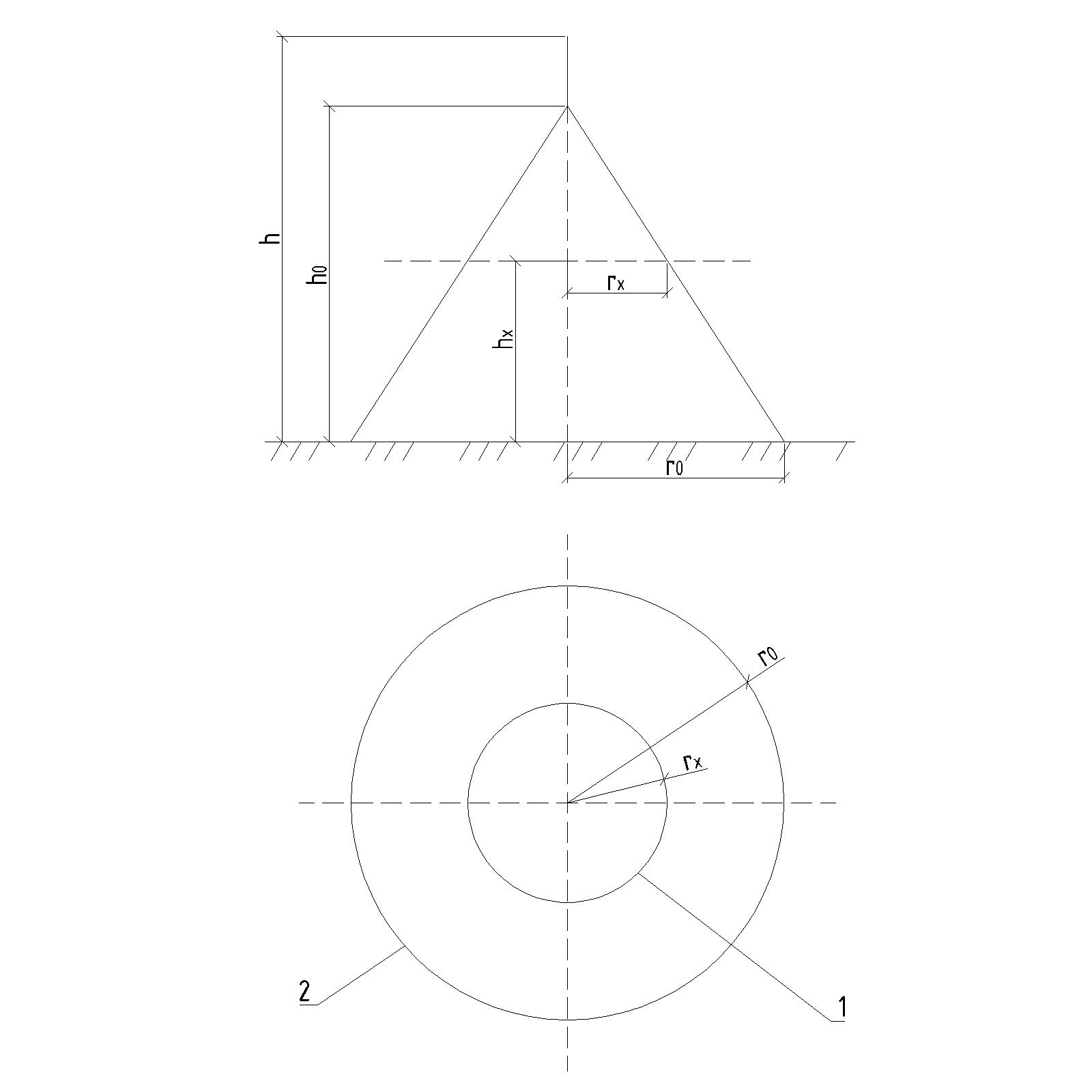

Правило построения зоны защиты одиночного молниеотвода приведено на рисунке ниже.

где 1 — граница зоны защиты на уровне h_x,

2 — то же на уровне земли,

h — высота молниеотвода;

L_1-2 — расстояние между молниеотводами М1-М2, М2-М3 и т.д.;

h_x — высота на уровне защищаемого объекта (принимаем высоту оборудования);

h₀ — вершина зоны защиты (h₀<h);

r_x— радиус сечения на уровне защищаемого объекта.

Для удобства составляем таблицу, по примеру ниже

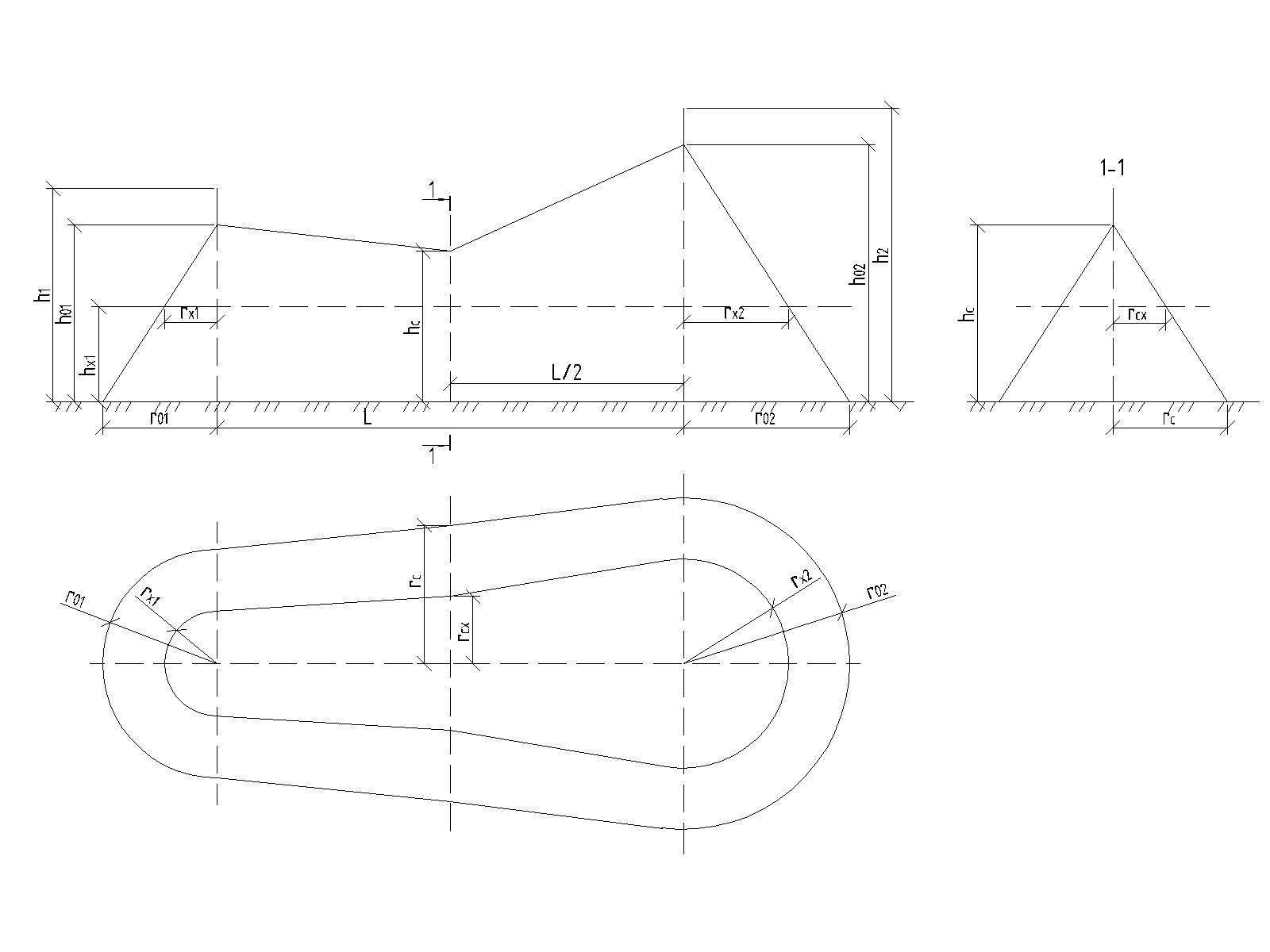

3. Производим расчёт для двух попарно взятых молниеотводов М1-М2, М2-М3 и М3-М4 и М4-М1. В зависимости от высоты молниеотводов используем формулы Таблицы 5 (если высота молниеотводов одинаковая — М3-М4) либо Таблицы 6 (если высота молниеотводов разная — М1-М2, М2-М3, М4-М1).

Получаем следующие значения

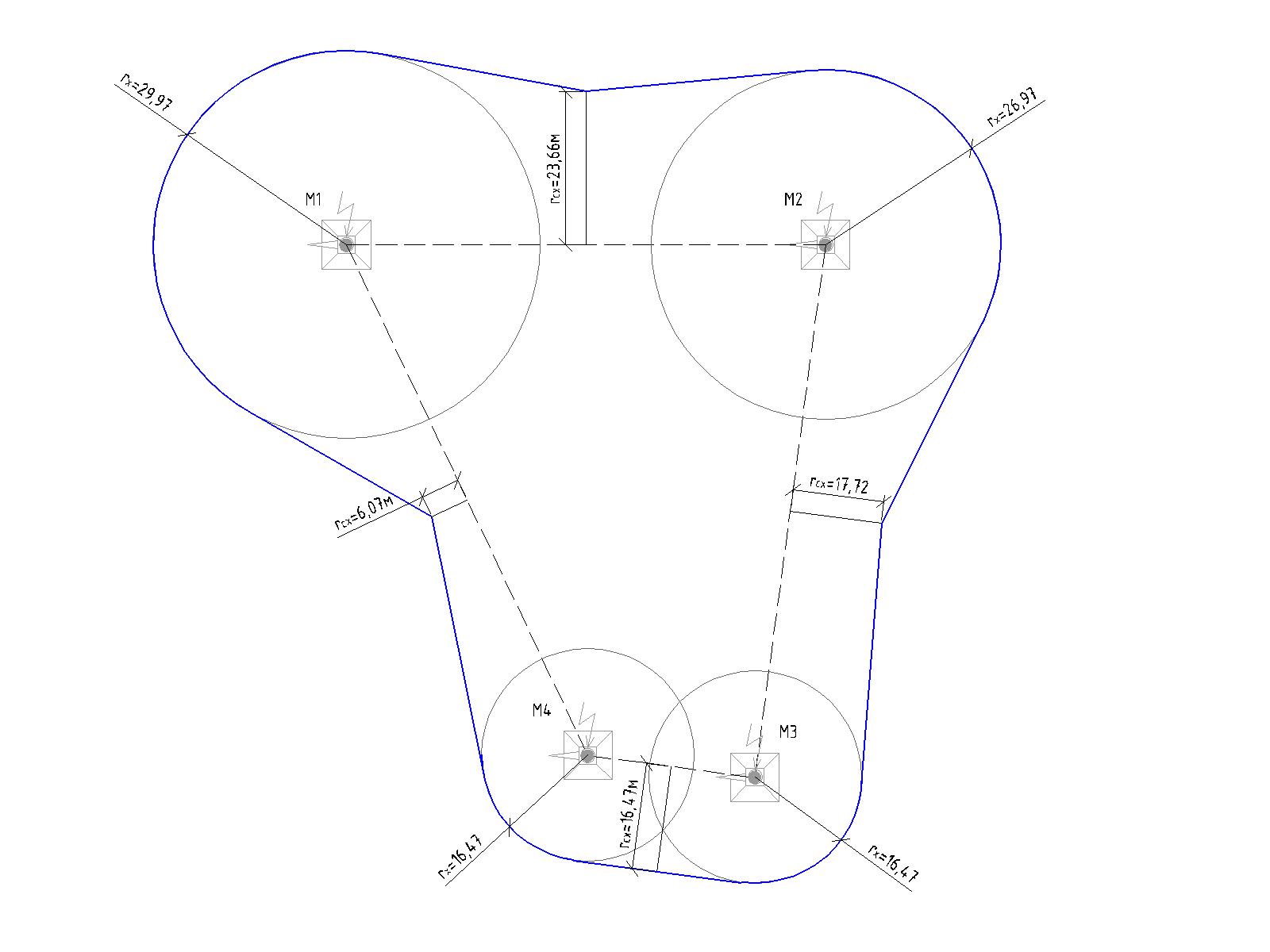

4. Далее откладываем перпендикуляр к середине отрезка, соединяющего два молниеотвода, отмечаем r_cx и проводим касательные к окружности r_x каждого из двух молниеотводов.

Выполнив построение для каждой пары молниеотводов, получаем необходимую зону защиты.

4. Объём проектирования системы молниезащиты

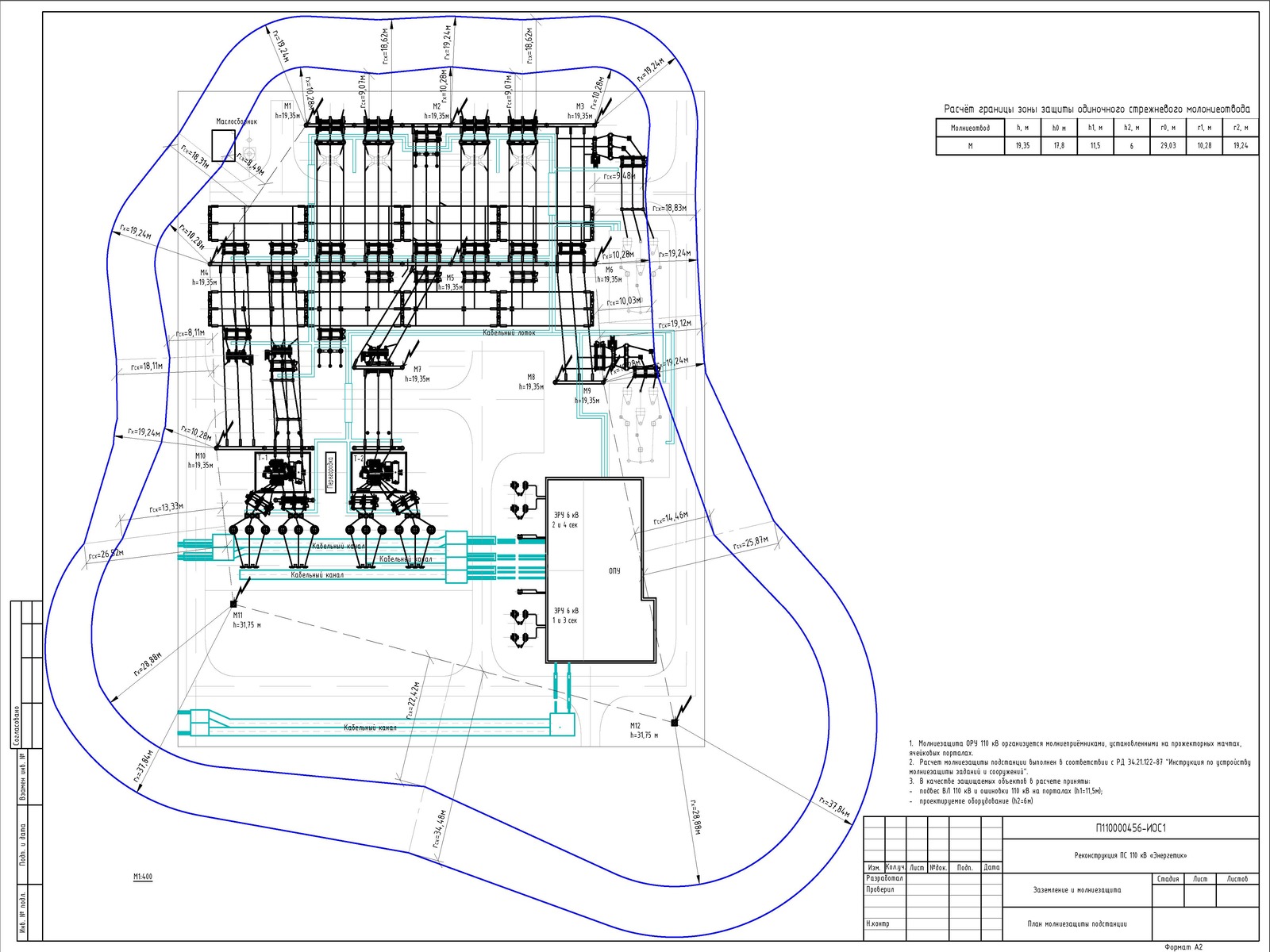

При проектировании необходимо построить план, на котором будут показаны зоны защиты. За основу берётся разработанный план подстанции с изображением всего оборудования, зданий и коммуникаций и наносится контур (контуры) защитных зон.

План молниезащиты должен включать в себя следующую информацию:

• все молниеотводы с нумерацией, символом молнии, указанием высоты;
• расстояния между соседними молниеотводами, высота(-ы) защиты, радиусы зон защиты на необходимой(-ых) высоте(-ах);
• таблица с указанием высоты защищаемых объектов;
• в примечаниях указывается ссылка на нормативный документ, в соответствии с которым выполнены расчёты.

Граница зоны защиты наносится жирной линией, второстепенные линии и размеры, используемые в расчётах, — тонкой.

ССЫЛОЧНАЯ ЛИТЕРАТУРА

Более подробную информацию можно найти в ГОСТе, стандартах организаций и справочниках. Все указанные нормативно-технические документы, в актуальных редакциях, хранятся на странице НТД и отфильтрованы по ссылке⎘.

РЕКОМЕНДУЕМ К ПРОЧТЕНИЮ

Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Что нужно знать про заземление объектов энергетики, из каких составляющих оно складывается, с какой целью создаётся и какие нормируемые параметры определяют его качество — эти и другие вопросы затронуты в настоящей статье.

1. Назначение и конструкции заземления

По своему назначению заземление подразделяют на следующие основные группы:

• защитное;
• рабочее;
• грозозащитное;
• заземление для снижения уровня электромагнитных помех.

Целью защитного заземления является электробезопасность, то есть защита людей и животных от поражения электрическим током.

Рабочее заземление — это заземление, предназначенное для создания нормальных условий работы аппарата или электроустановки.

При грозозащитном заземлении оборудование присоединяется к заземлителям для защиты от повреждения ударом молнии.

Заземление для снижения уровня электромагнитных помех, в первую очередь, необходимо для защиты современного микропроцессорного оборудования.

Для выполнения заземления могут быть использованы естественные и искусственные заземлители.

В качестве естественных заземлителей применяют водопроводные трубы, металлические трубопроводы, проложенные в земле, обсадные трубы скважин, фундаментные конструкции и пр. В качестве искусственных заземлителей используют специальные металлические конструкции, погружаемые в землю.

Заземление объектов энергетики выполняется с помощью естественных и искусственных заземлителей, соединённых в единое заземляющее устройство (ЗУ), заземляющих проводников, проводников уравнивания и выравнивания потенциалов, главной заземляющей шины, экранирующих проводников.

Рассмотрим каждую из составляющих подробнее.

2. Заземляющее устройство

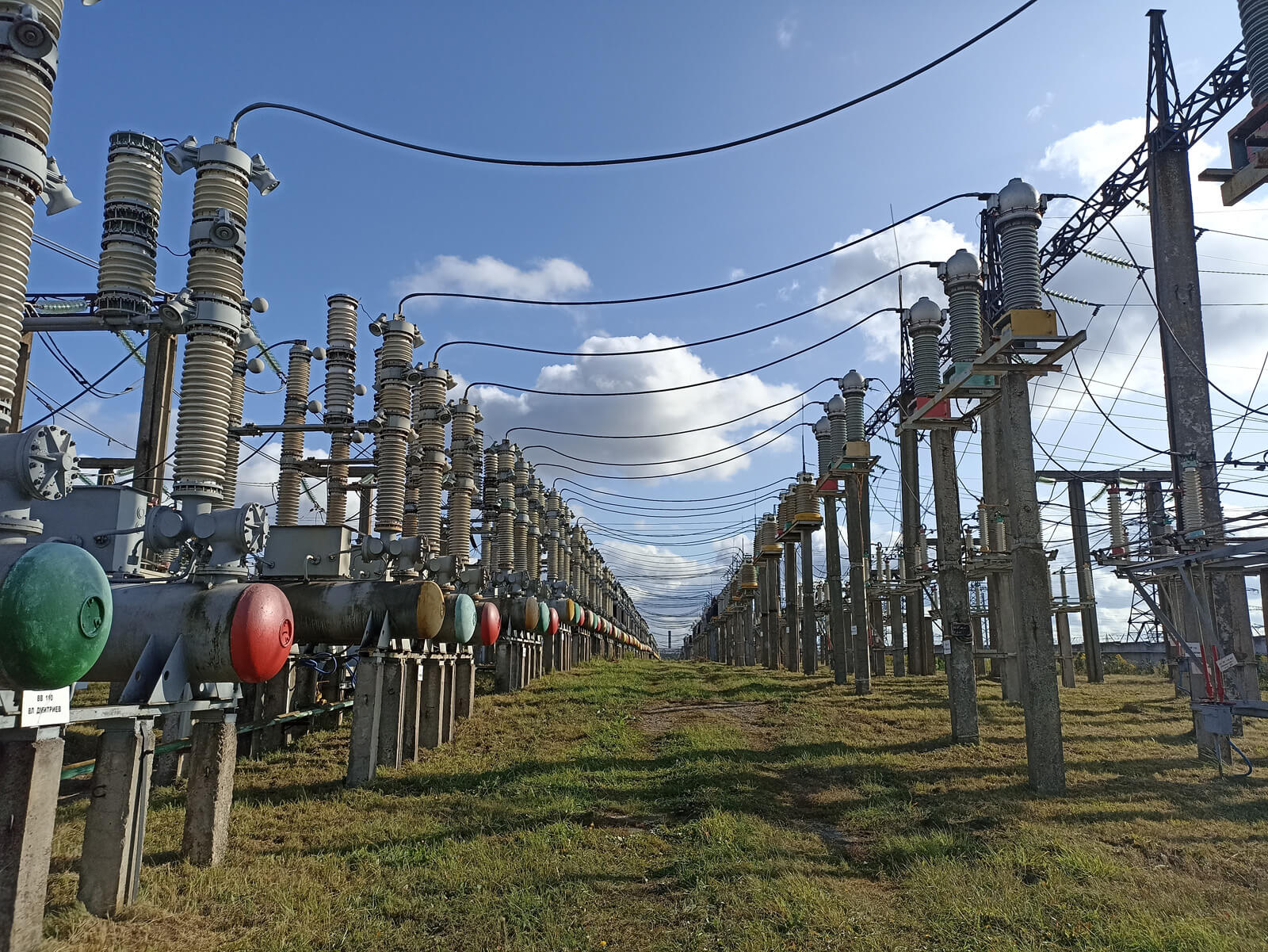

Заземляющее устройство открытой части подстанций и электростанций должно состоять из горизонтальных и вертикальных заземлителей. Для выравнивания электрического потенциала и возможности присоединения электрооборудования к любой точке ЗУ горизонтальный заземлитель выполняется в виде сетки из продольных и поперечных составляющих, образуя замкнутый контур.

Сечение горизонтальных заземлителей и заземляющих проводников выбирается по условиям термической и коррозионной стойкости, а сечение вертикальных заземлителей — по коррозионной стойкости и механической прочности с учётом технологии погружения.

Минимальные размеры заземлителей отражены в таблицах нескольких нормативных документов⎘. Они имеют небольшие расхождения: ПУЭ и технический циркуляр допускают использование чёрной стали без антикоррозионного покрытия, некоторые современные ГОСТ — нет. Допустимость использования только оцинкованной или нержавеющей стали, меди и подобных, стойких к коррозии материалов, при прокладке в земле, считаем обоснованным — это позволяет в разы продлить срок их службы. Чёрная сталь может использоваться только для заглубления в бетон. А бетонные фундаменты, в свою очередь, лучше использовать в качестве заземлителей лишь в агрессивной среде при большой концентрации ионов хлора или сульфат-ионов.

Горизонтальные заземлители прокладываются на глубине 0,3-0,7 м от поверхности земли, в скальных грунтах глубина может быть уменьшена до 0,15 м. Продольные горизонтальные заземлители рекомендуется размещать вдоль осей электрооборудования со стороны обслуживания на расстоянии 0,8-1,0 м от фундаментов. Допускается увеличение расстояний от фундаментов оборудования до 1,5 м с прокладкой одного заземлителя для двух рядов оборудования, если стороны обслуживания обращены одна к другой, а расстояние между основаниями или фундаментами двух рядов не превышает 3,0 м. Поперечные заземлители следует прокладывать в любых удобных местах между оборудованием. Расстояния между продольными и расстояния между поперечными горизонтальными искусственными заземлителями не должны превышать 30 м.

Размеры ячеек заземляющей сетки, примыкающих к местам присоединения нейтралей силовых трансформаторов и короткозамыкателей к ЗУ, не должны превышать 6×6 м.

Траншеи для горизонтальных заземлителей должны заполняться однородным грунтом, не содержащим щебня и строительного мусора. Горизонтальные заземлители из полосовой стали следует укладывать на дно траншеи на ребро, а в местах пересечения с подземными сооружениями, железнодорожными путями, дорогами и в прочих местах возможных механических повреждений следует защищать металлическими или асбоцементными трубами.

Длина вертикальных электродов определяется проектом, но не должна быть менее 1 м. Верхний конец вертикальных заземлителей должен быть заглублён, как правило, на 0,5-0,7 м. Расстояния между вертикальными заземлителями должны быть больше их длины — в противном случае экономическая эффективность заземления снижается.

Для обеспечения надёжной работы охранной сигнализации (видеонаблюдения, охранного освещения и пр.), установленных по периметру ограждения ПС, и обеспечения безопасности людей и животных контур заземляющего устройства должен выходить за пределы ограждения и располагаться в 1 м от него. Горизонтальные заземлители, находящиеся вне территории ПС, следует прокладывать на глубине не менее 1 м. Внешний контур заземляющего устройства в этом случае рекомендуется выполнять в виде многоугольника с тупыми или скруглёнными углами.

Допускается не выполнять внешний контур за пределами ограждения у ПС напряжением 110 кВ и ниже при отсутствии электроприёмников на ограждении, пропускных пунктов и других электрифицированных сооружений, встроенных или соприкасающихся с ограждением ПС. В этом случае ограждение ПС не должно подсоединяться к внутреннему ЗУ ПС, а располагается от него на расстоянии не менее 2 м.

3. Заземляющее устройство зданий и сооружений

В качестве заземляющего устройства зданий и сооружений должен создаваться контурный заземлитель. Контурный заземлитель может быть расположен как внутри здания (сооружения), так и за его пределами на расстоянии 1 м от стен. Внешний заземлитель соединяется с заземляющим устройством открытой части объекта, образуя единое с ним ЗУ. Все внутренние конструкции здания (сооружения) должны быть многократно соединены между собой и не менее чем в четырёх местах присоединены к контурному горизонтальному заземлителю.

Ряды рамных конструкций оборудования (шкафов, панелей) соединяют между собой проводниками с шагом не более чем 2 м. Каждый ряд рамной конструкции присоединяют к магистралям заземления не менее чем в 4-х местах.

Более подробно см. далее в п.8.

4. Объём проектирования заземляющего устройства

Проектирование ЗУ на стадии ПД рекомендуется проводить, когда проработаны решения:

• по строительной части;
• по схемам, составу и компоновкам первичного оборудования;
• по составу и расположению вторичного оборудования и оборудования связи;
• по трассам прокладки кабелей всех напряжений и назначений;
• по трассам прокладки трубопроводов всех назначений, включая воздуховоды.

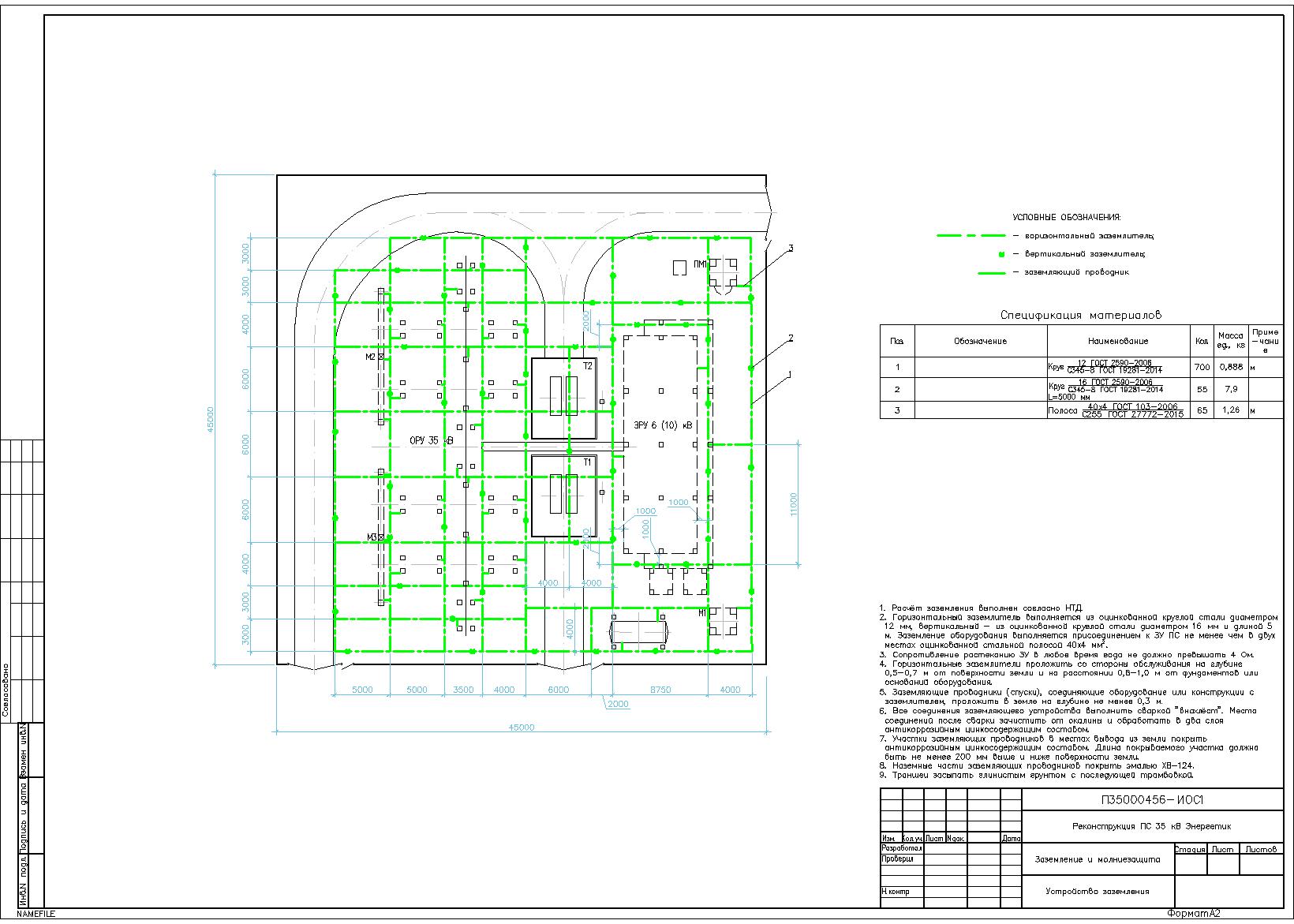

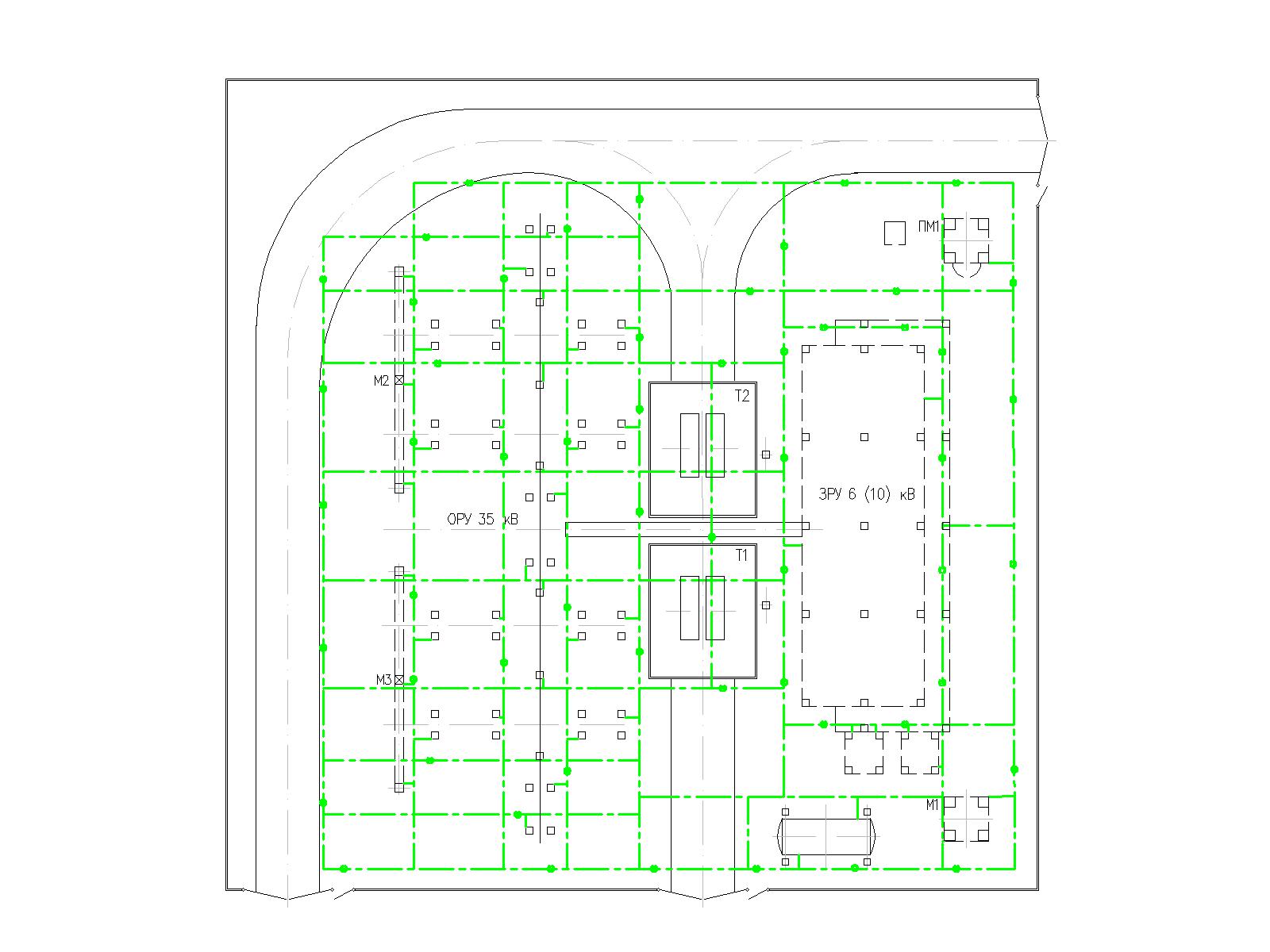

Схема заземления подстанции наносится на план фундаментов. Схема внутреннего заземления здания отображается на планировке здания.

На схеме заземления должно быть отражено:

• вертикальные заземлители (в виде окружностей диаметром 3-5 мм);
• горизонтальные заземлители (в виде пунктирной или штрих-пунктирной линии);
• заземляющие проводники, проложенные по кратчайшему расстоянию от оборудования или сооружений (в виде пунктирной или штрих-пунктирной линии);
• условные обозначения элементов ЗУ;
• спецификация элементов ЗУ;
• в примечаниях указываются ссылки на нормативные документы, в соответствии с которыми выполнены расчёты, допустимое сопротивление заземляющего устройства, глубина прокладки в земле горизонтального заземлителя и заземляющих проводников, требование к выполнению соединений (сваркой «внахлёст») и их защита от коррозии, требование дополнительной защиты заземляющих проводников от коррозии в местах вывода из земли, материал для засыпки траншеи и необходимость трамбования.

Заземляющее устройство наносится на план жирной линией, здания и фундаменты — тонкой.

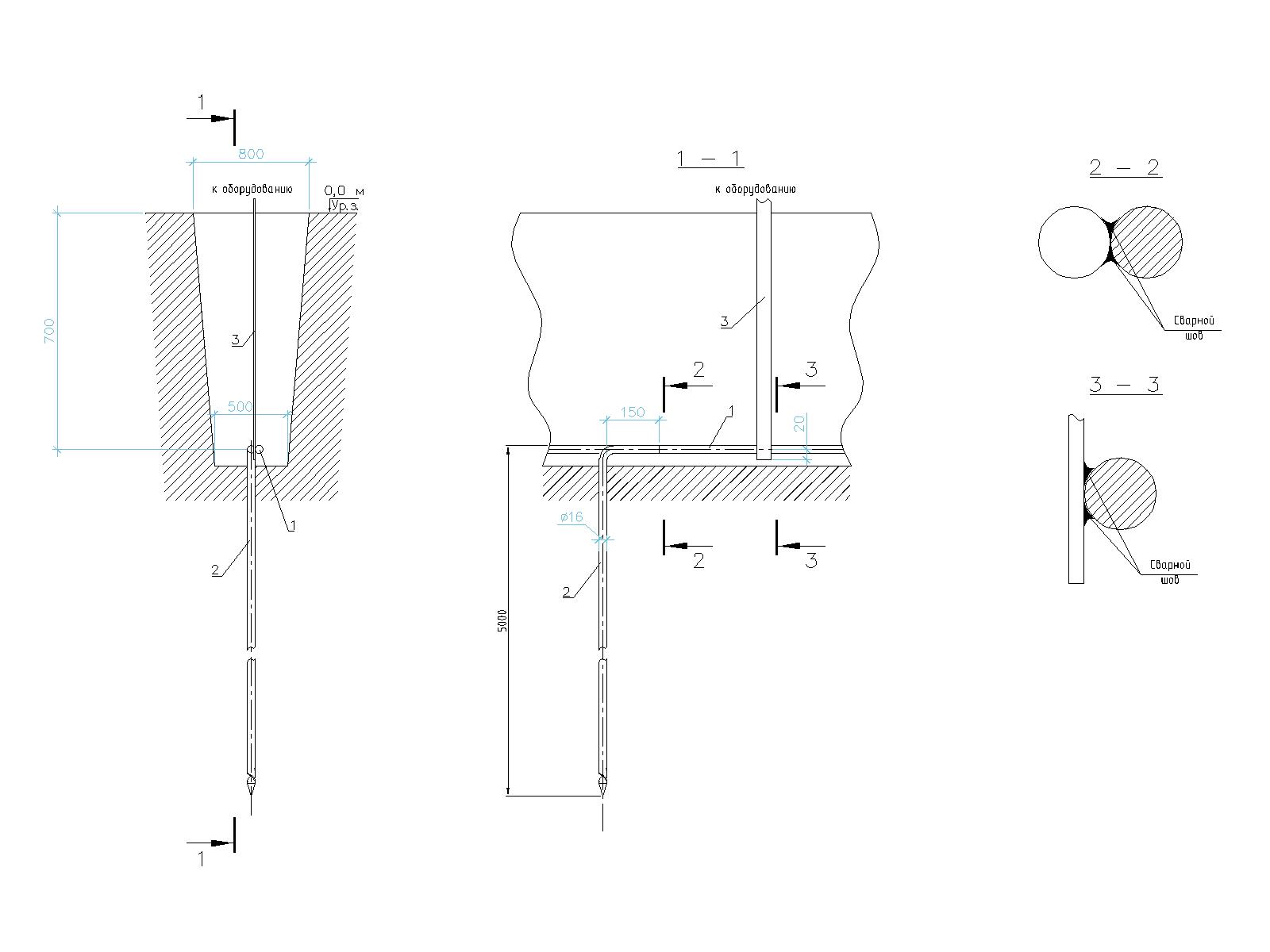

На стадии РД выполняются рабочие чертежи деталей ЗУ (присоединение к оборудованию, присоединение естественных заземлителей, разрез траншеи и способы соединения заземлителей и заземляющих спусков между собой, заземление экранов и оболочек кабелей с проверкой их термической стойкости, конструкция сварных соединений, уточнение прокладки заземляющих проводников внутри помещений и т.п.). Допускается проведение проверочных расчётов и местные изменения конструкции ЗУ, не приводящие к изменению её стоимости в сторону увеличения.

5. Нормируемые параметры заземляющего устройства

6. Расчёт заземления

Формулы для ручного расчёта заземления можно найти в документах на страницах НТД⎘ и ТИПОВЫЕ⎘ сайта, добавив расчёт заземления в окно Требование.

Но лучшим способом создания правильной конфигурации ЗУ является использование специализированного ПО (например, ОРУ-М и Parsiz).

Если при конструктивном выполнении заземляющего устройства не обеспечивается какой-либо из нормируемых параметров, указанных в таблице, должны быть разработаны дополнительные мероприятия.

При напряжении на заземляющем устройстве выше допустимого значения должны быть приняты мероприятия по снижению сопротивления заземляющего устройства:

• добавление вертикальных заземлителей;
• расширение внешней части заземляющего контура с установкой или без установки вертикальных заземлителей;
• устройство скважинных и выносных заземлителей.

Для снижения напряжения прикосновения до допустимых значений на территории подстанции рекомендуются следующие мероприятия:

• уменьшение шага ячеек заземляющей сетки;
• местное выравнивание потенциала на рабочих местах;
• использование высокоомных (гравий, щебень) или изоляционных (асфальт) покрытий.

Напряжение между какой-либо точкой заземления силового оборудования (при КЗ на землю) и точками ЗУ в месте расположения вторичного оборудования (ЗРУ, ОПУ и др.), к которому приходят контрольные кабели от силового оборудования, может быть снижено до допустимых значений за счёт:

• уменьшения шага ячеек заземляющей сетки;
• прокладки дополнительных связей между ОРУ и зданием ЗРУ (ОПУ);
• прокладки дополнительных связей между РУ различных напряжений.

Для снижения импульсного потенциала на заземляющем устройстве при коммутациях силового оборудования и КЗ на землю должно быть выполнено выравнивание потенциалов путём прокладки дополнительных заземляющих проводников и увеличения плотности сетки заземлителей в месте расположения оборудования.

7. Заземляющие проводники

Заземление оборудования следует производить при помощи двух заземляющих проводников, с присоединением их, по возможности, к разным магистральным заземлителям в грунте. Прокладывать заземляющие проводники следует в земле на глубине не менее 0,3 м.

Минимальное сечение заземляющих проводников по термической стойкости определяется выражением

где B_к — тепловой импульс расчётного тока короткого замыкания, кА²*с,

C_т — параметр, значение которого зависит от материала проводника и выбранного условия по нагреву (например, для стальных шин, допускающих нагрев до 400°С, как не имеющих непосредственного соединения с аппаратами, C_т=70 — см. табл. 7-9 ГОСТ Р 52736-2007⎘).

В соответствии с требованиями НТД⎘ для прокладки в земле можно использовать стальную оцинкованную полосу толщиной не менее 3 мм.

Для исключения усиленного разрушения заземляющих проводников на участке «воздух-грунт» (как и в местах пересечения грунтов с различной воздухопроницаемостью) рекомендуется гидроизолировать их специальным составом.

8. Проводники уравнивания потенциалов, главная заземляющая шина и экранирующие проводники

Заземляющее устройство в виде сетки, смонтированной на ОРУ, помимо основного своего предназначения, следующего из названия, выполняет ещё как минимум две функции: уравнивания и выравнивания потенциалов.

Уравнивание потенциалов — это электрическое соединение проводящих частей для достижения равенства их потенциалов.

Дополнительных мер уравнивания потенциалов на открытой части электроустановки, помимо ЗУ, не требуется.

Для заземления корпусов оборудования, экранов кабелей внутри зданий и сооружений следует использовать собственную систему уравнивания потенциалов. В роли главной заземляющей шины чаще всего выступает магистраль заземления, проложенная по стене здания (сооружения) на высоте 0,4-0,5 м и соединённая с внешним контурным заземлителем (см. п.3).

Присоединения заземляющих и нулевых защитных проводников и проводников уравнивания потенциалов к открытым проводящим частям должны быть надёжными и обеспечивать непрерывность электрической цепи, выполнены при помощи болтовых соединений или сварки. Для болтовых соединений должны быть предусмотрены меры против ослабления контакта. Соединения должны быть доступны для осмотра и выполнения испытаний, за исключением находящихся в земле, защищены от коррозии и механических повреждений. Окраску выполняют в виде чередующихся продольных или поперечных полос жёлтого и зелёного цветов.

С целью обеспечения снижения импульсных помех, транслируемых вдоль кабелей, прокладываемых по ОРУ, следует обеспечить эффективное экранирование вторичных цепей кабельной канализацией. Для этого в железобетонных кабельных лотках со вторичными цепями достаточно проложить по две шины уравнивания потенциалов (ШУП), внутри или снаружи, выполненных из стали сечением 5×40 мм. ШУП соединяется с контуром заземления в начале и конце кабельной трассы, а также через каждые 10 м лотка.

9. Проводники выравнивания потенциалов

Выравнивание потенциалов — это снижение разности потенциалов (шагового напряжения) на поверхности земли или пола.

Помимо основного заземляющего устройства, обеспечивающего выравнивание потенциалов на ОРУ, на рабочих местах у оборудования может быть выполнено местное выравнивание (показания к этому см. в п.6). Для местного выравнивания потенциалов рекомендуется выполнить квадратную решётку размером не менее 1 м с ячейками не более 0,5 м из стали круглого сечения диаметром не менее 6 мм. Решётка должна быть присоединена к оборудованию в одном или двух местах. Данные технические решения рекомендуется дополнять (и допускается заменять) покрытиями из асфальта толщиной не менее 5 см, щебня толщиной не менее 10 см или изоляционного бетона. Площадь покрытия должна выступать за устройства выравнивания потенциала не менее чем на 0,2 м.

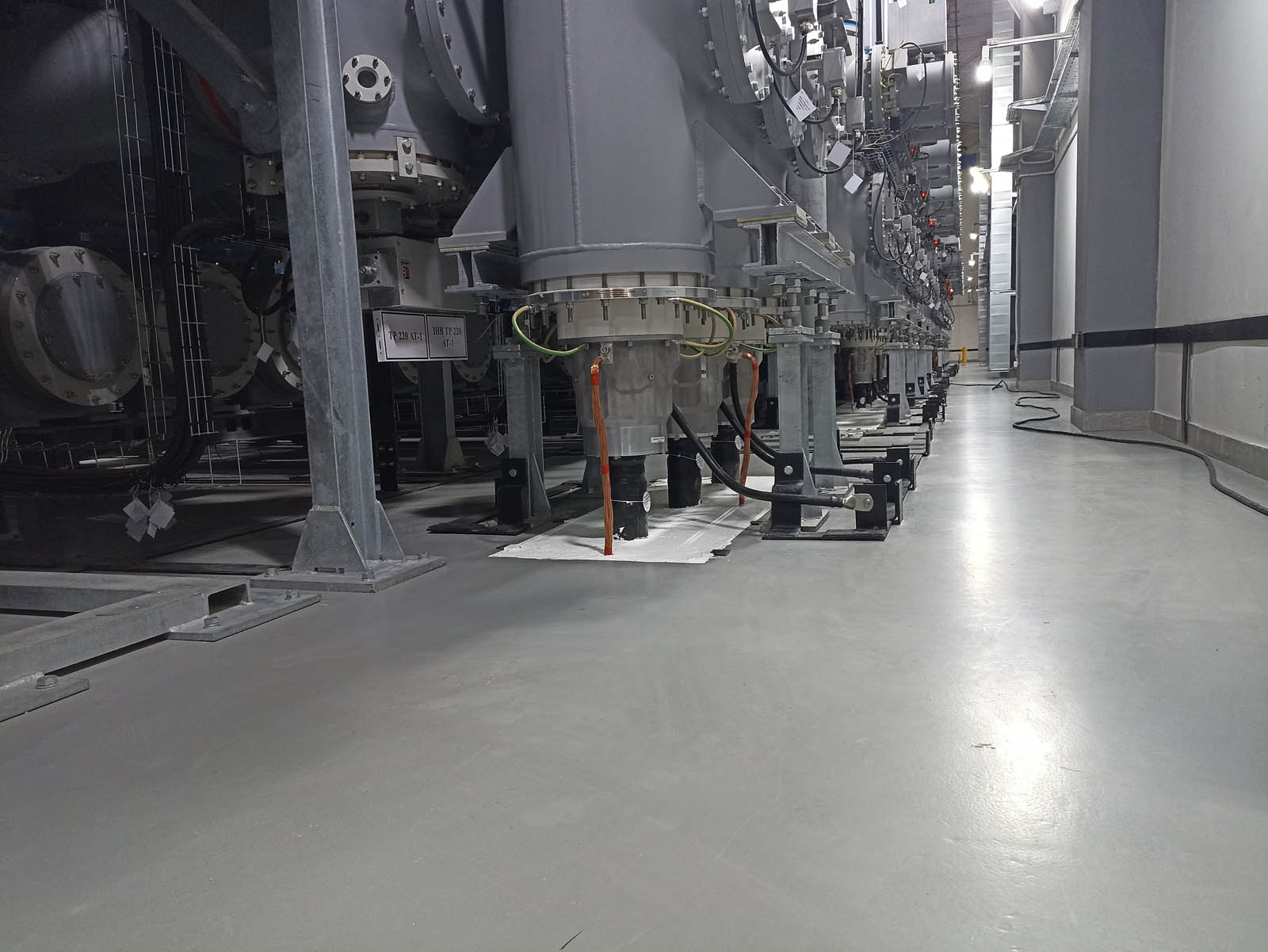

В помещениях распределительных устройств с элегазовым оборудованием прокладывают непрерывную стальную (медную) высокочастотную (ВЧ) сетку с шагом не более 2×2 м, залитую бетоном, или металлические пластины, расположенные на одном или нескольких уровнях. В качестве сетки может применяться арматура железобетонной конструкции пола. ВЧ сетка присоединяется к закладным металлоконструкциям, на которых устанавливается оборудование. Закладные металлоконструкций, оборудование КРУЭ и ВЧ сетку присоединяют к магистрали заземления (шине уравнивания потенциалов — см. п.8). Указанные мероприятия также способствуют снижению шагового напряжения.

Для выравнивания потенциалов в камерах трансформаторов на полу трансформаторной камеры должна быть выполнена сетка из стальной полосы с шагом не более 6х6 м.

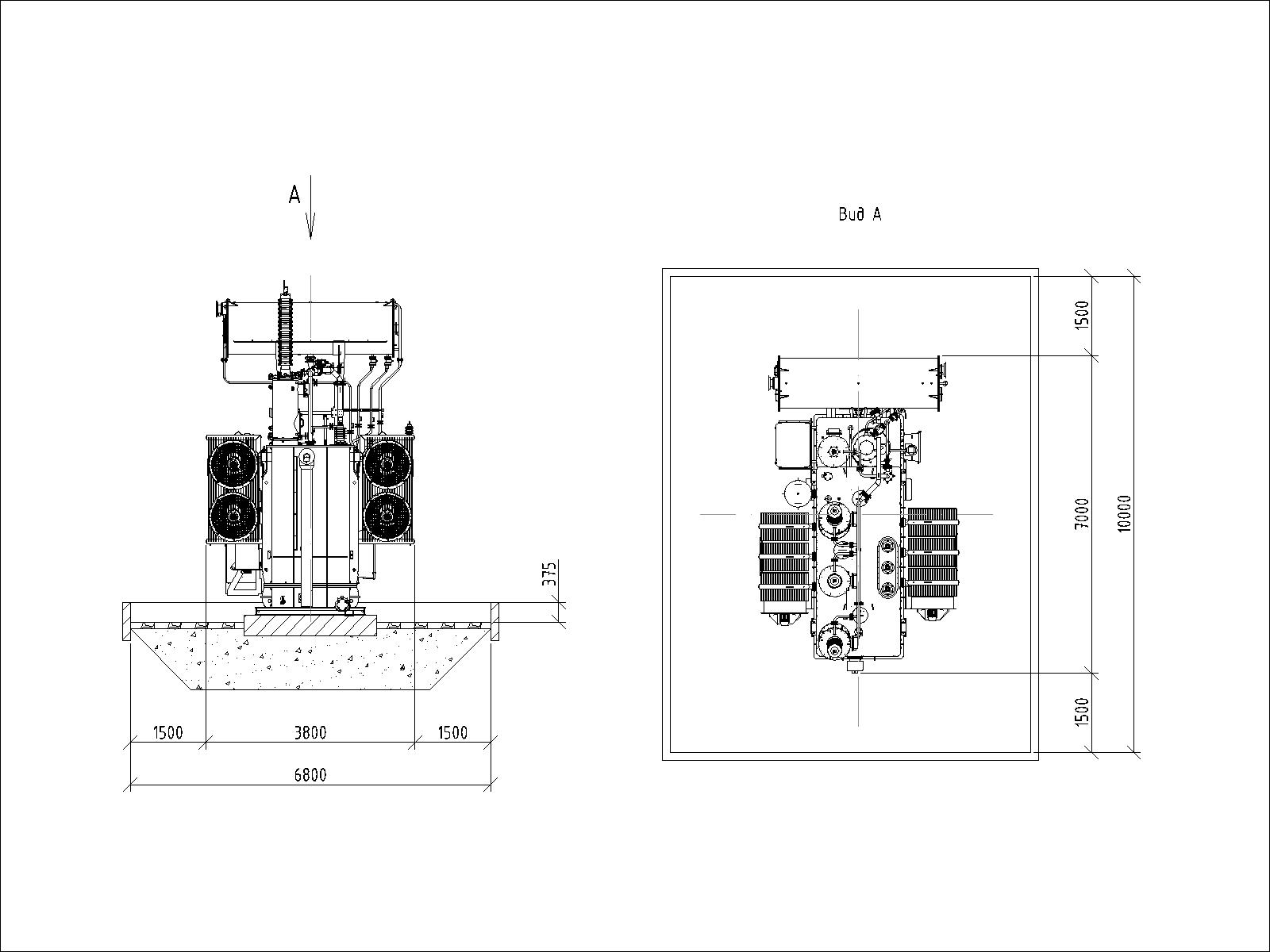

10. Особенности заземления оборудования

Каждая часть электроустановки, подлежащая заземлению, должна быть присоединена к сети заземления при помощи отдельного ответвления к местам, обозначенным заводом-изготовителем знаком по ГОСТ 21130-75. Разъёмные соединения должны быть защищены от атмосферной коррозии нейтральной смазкой.

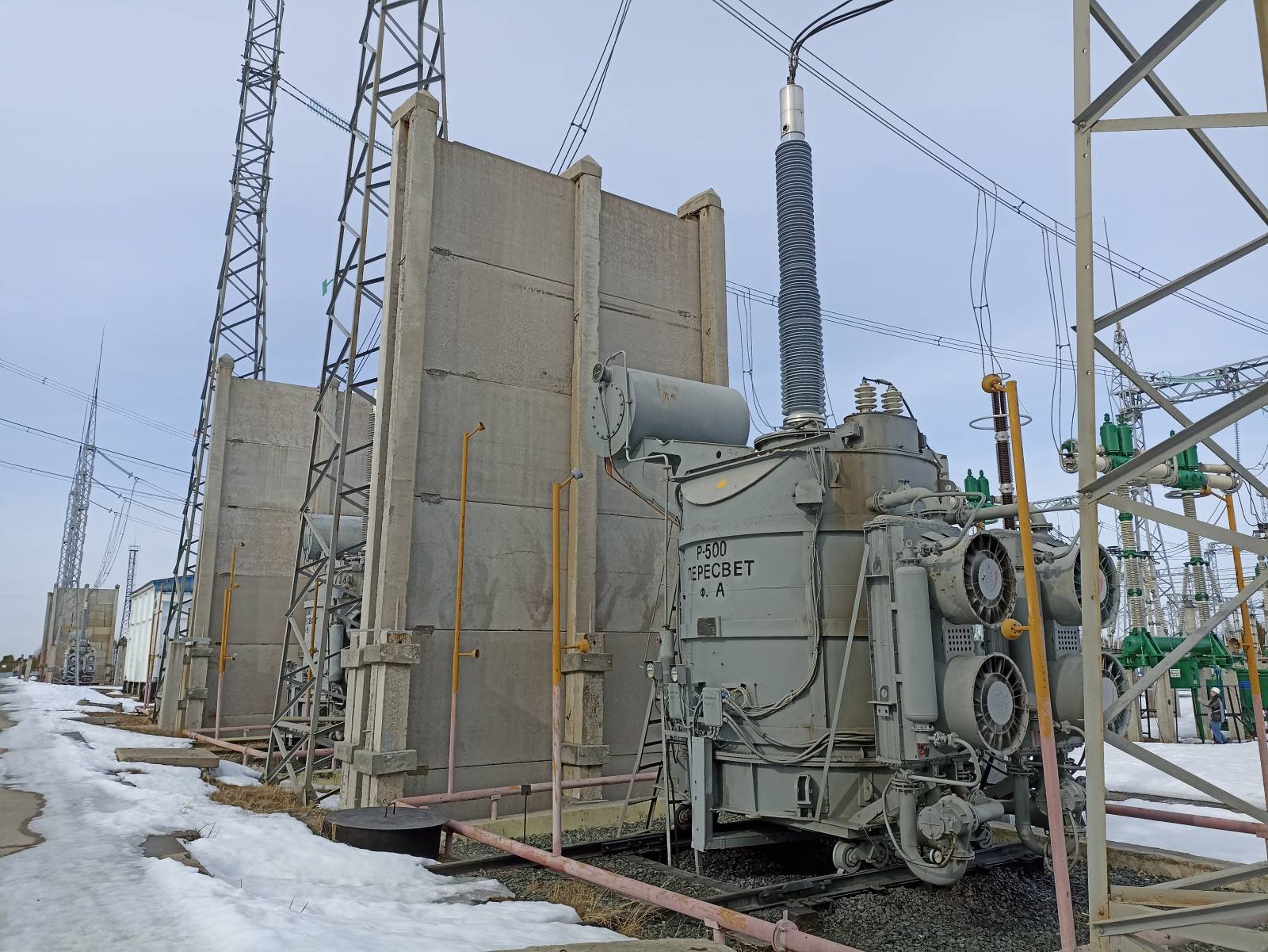

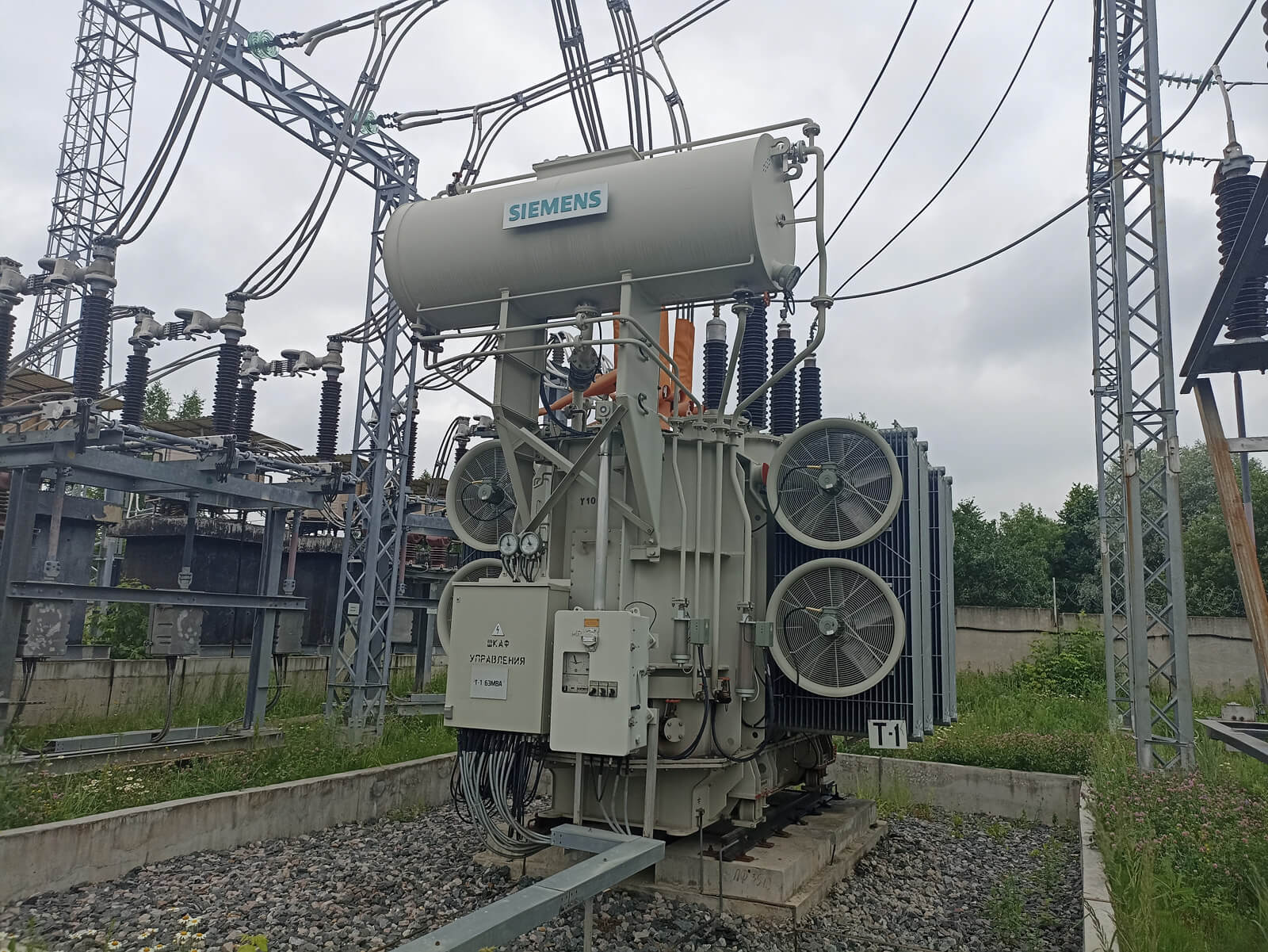

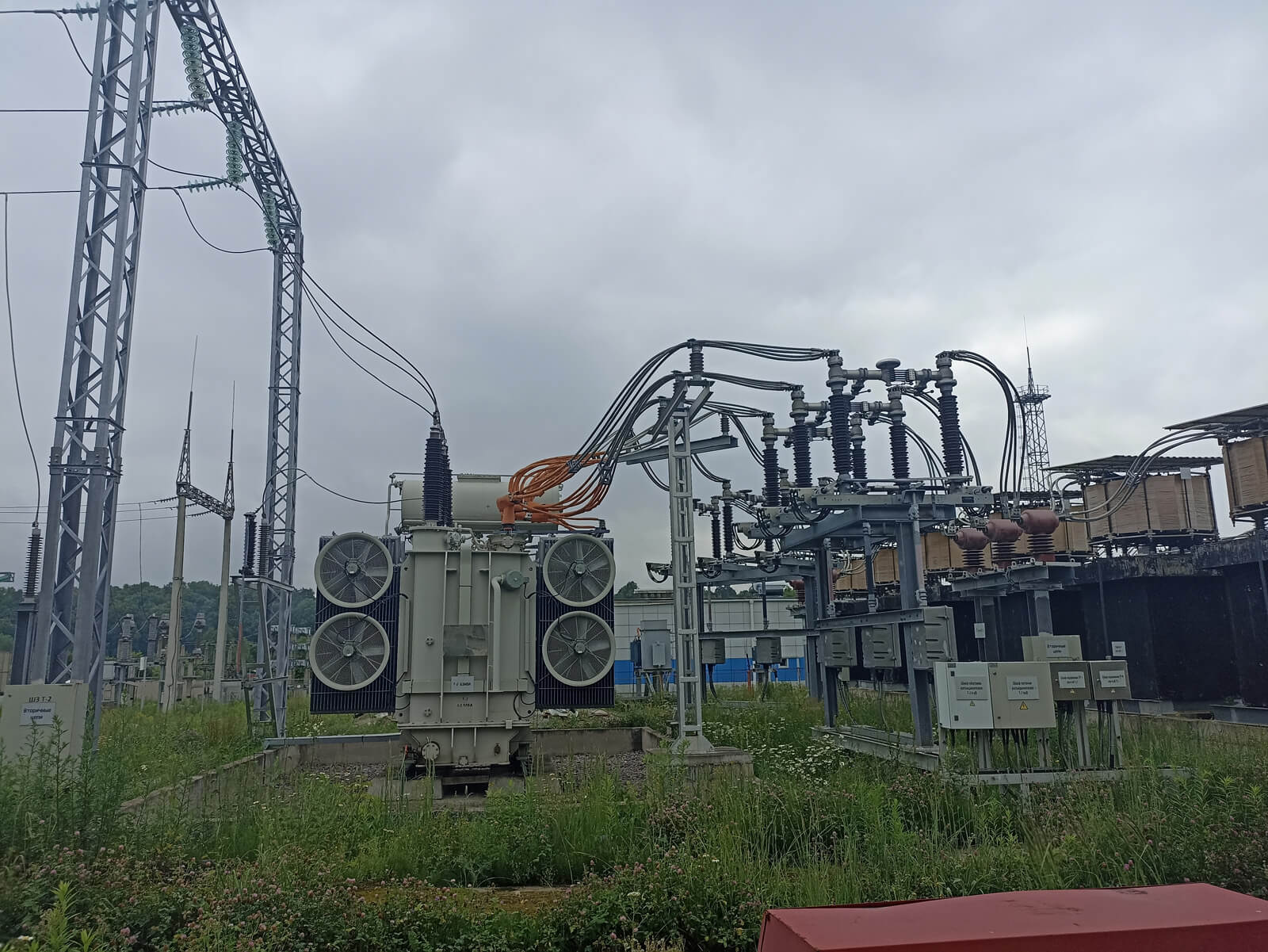

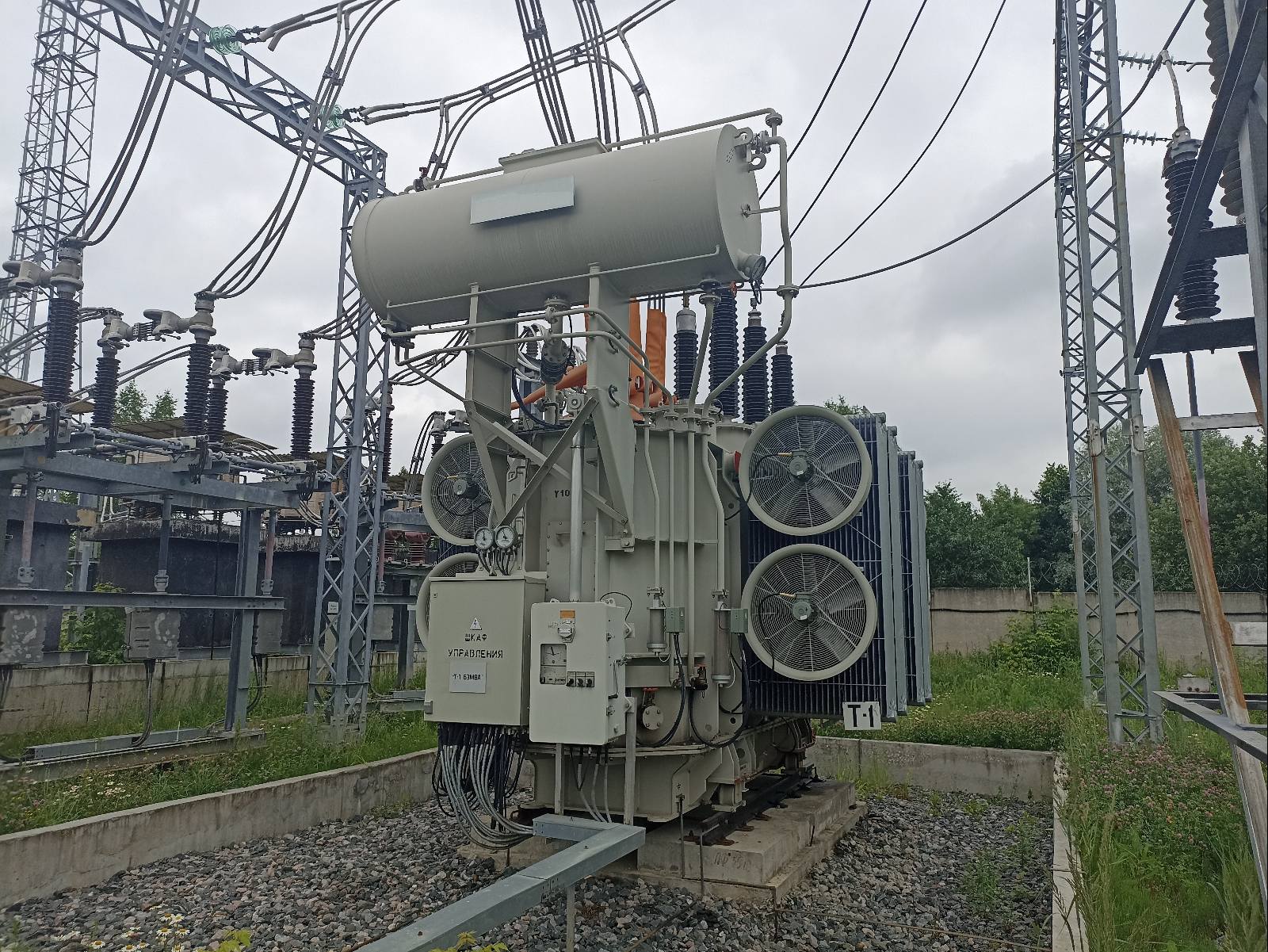

У силового трансформатора с заземлённой нейтралью вторичной обмотки напряжением до 1000 В заземляться должны и нейтраль, и корпус.

Заземляющие проводники не должны образовывать вокруг токоограничивающих реакторов замкнутых контуров.

У трансформаторов тока должны быть заземлены корпус, каждая закороченная (неиспользуемая вторичная) обмотка, а также все остальные вторичные обмотки, если это предусмотрено проектом.

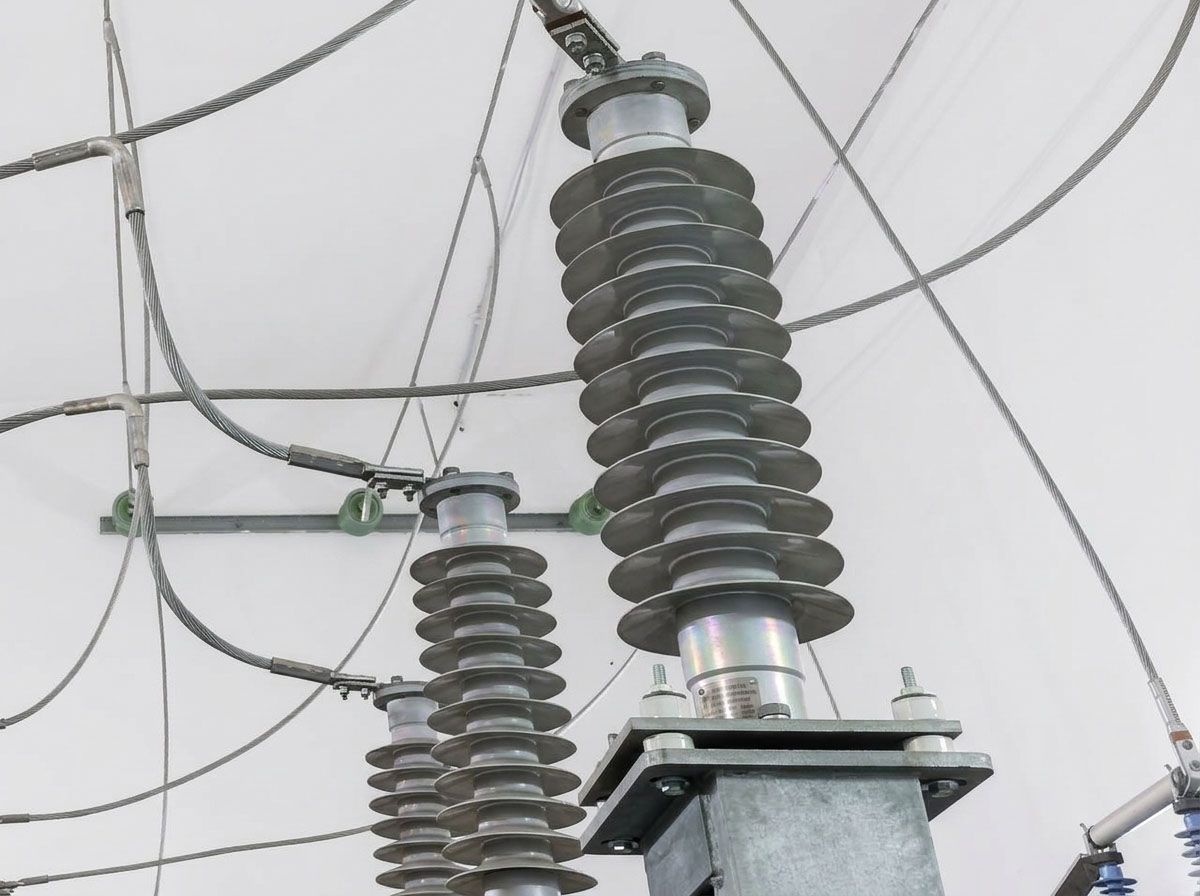

ОПН, за исключением подключаемого к нейтрали трансформатора, чаще всего устанавливается на изолированные основания, а в рассечку заземляющего проводника монтируется счётчик срабатываний.

У молниеотводов должно быть обеспечено растекание тока молнии от стойки по трём-четырём направлениям с углом не менее 90° между ними, а на каждом направлении, на расстоянии 3-5 м, должно быть установлено по одному вертикальному электроду длиной 5 м.

Экраны вторичных кабелей следует заземлять с обоих концов. Для заземления экранов рекомендуется использовать специальные зажимы или разъёмы. Заземление экранов (брони) кабелей должно обеспечиваться по всему периметру с помощью металлических хомутов, пайки или сварки. Допускается выполнять заземление экранов кабелей при помощи проводника: медным неизолированным проводом, сечением не менее 4 мм2 минимальной длины без петель. Не допускается заземление экранов кабелей навитым проводом («косичка»), так как создаваемая в этом случае индуктивность будет препятствовать растеканию импульсных токов с оболочек кабелей.

ССЫЛОЧНАЯ ЛИТЕРАТУРА

Более подробную информацию можно найти в ГОСТах, стандартах организаций и справочниках. Все указанные нормативно-технические документы, в актуальных редакциях, отфильтрованы на страницах НТД⎘ и ТИПОВЫЕ⎘ сайта.

РЕКОМЕНДУЕМ К ПРОЧТЕНИЮ

Искусственное освещение — освещение, созданное искусственными источниками (фонарями, лампами, светильниками, прожекторами).

Искусственное освещение играет важную роль в обеспечении безопасности, эффективности и надёжности работы энергетических объектов. Равномерное освещение способствует улучшению видимости для персонала, снижает риск несчастных случаев и ошибок при выполнении работ, а также обеспечивает комфортные условия труда в ночное время и в условиях плохой видимости. Кроме того, равномерное освещение помогает в своевременном обнаружении потенциальных неисправностей и предотвращении аварийных ситуаций, что в конечном итоге повышает общую надёжность электроснабжения.

Искусственное освещение делится на:

1. Рабочее.
2. Аварийное (резервное и эвакуационное).
3. Охранное.
4. Дежурное.

Далее конкретизируем требования и нормы проектирования для каждого из видов искусственного освещения с акцентом на объекты энергетики.

1. Рабочее освещение

Рабочее освещение — освещение, обеспечивающее нормируемые световые условия (освещённость, качество освещения) в помещениях и местах производства работ вне зданий.

В состав рабочего освещения, помимо внутреннего и наружного, входят ремонтное (переносное), а также световое ограждение сооружений.

Ремонтное освещение рекомендуется применять для ремонта и наладки электрооборудования во всех электротехнических помещениях, за исключением помещений со взрывоопасной средой.

Световое ограждение применяется в тех случаях, когда энергетический объект находится вблизи аэродрома.

1.1. Внутреннее освещение

Некоторые нормируемые значения освещённости основных помещений и рабочих поверхностей приведены в таблице 1. Они определяются условиями эксплуатации электрооборудования, технологическим процессом и способом производства работ и могут обеспечиваться как светильниками рабочего освещения, так и совместным действием с ними светильников аварийного освещения. Более полную таблицу можно найти в НТД⎘.

Примечание. Во всех основных помещениях, где выполняется работа по наряду-допуску/ распоряжению, (за исключением аккумуляторной и кислотной) должна быть предусмотрена розеточная сеть 12 В для переносного освещения.

Освещённость проходов и участков, где работа не производится, должна составлять не более 25% нормируемой освещённости, создаваемой светильниками общего освещения, но не менее 100 лк. Примерам таких зон являются проходы в камерах трансформаторов, реакторов, коридоры обслуживания распределительных устройств.

В местах, требующих детального контроля или выполнения работ высокой точности (например, стол оператора и ПУ ТП) может создаваться местное освещение. Освещённость в этом случае принимается как удвоенное значение общего рабочего освещения.

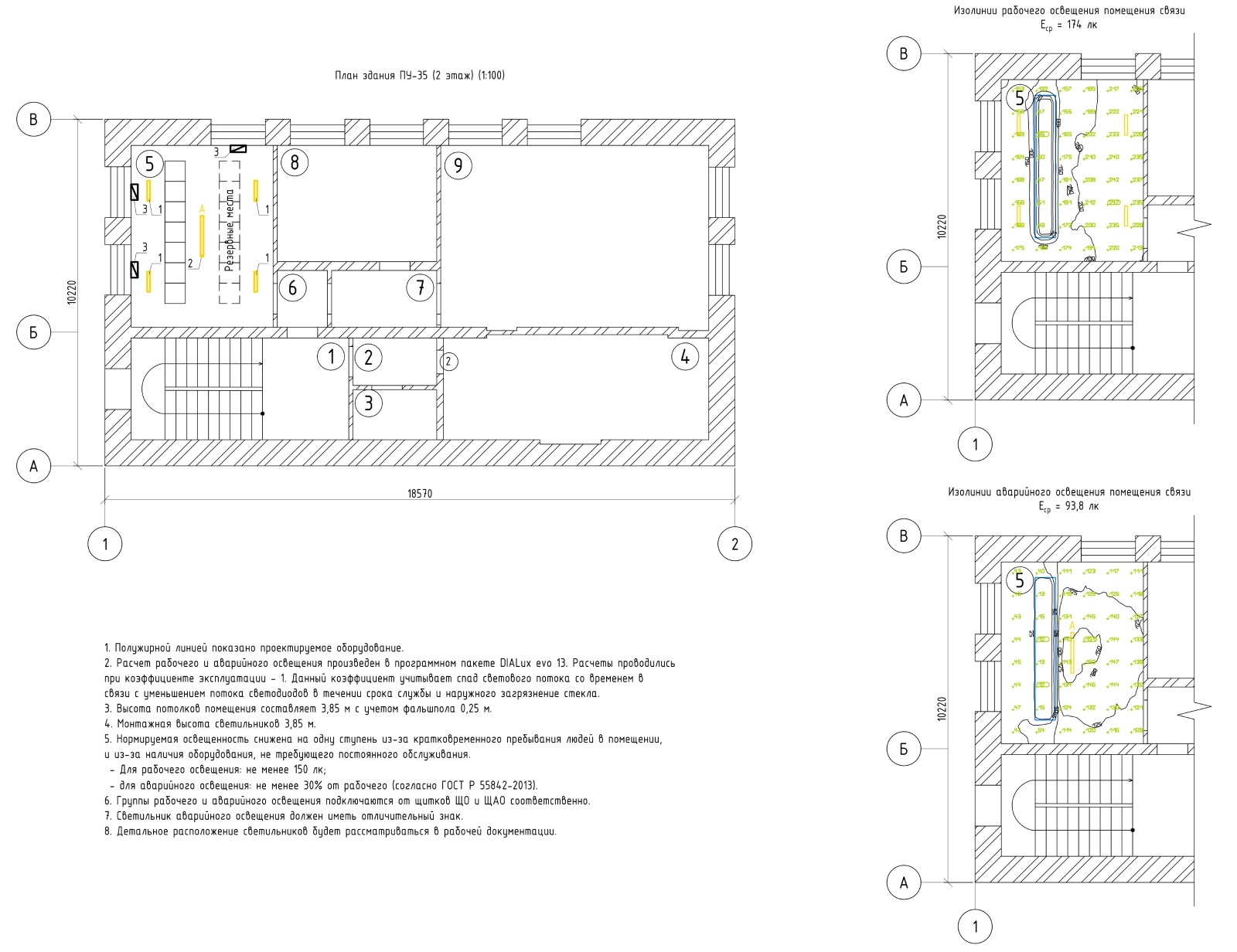

Любой расчёт освещения начинается с моделирования помещения. В помещении необходимо учитывать текстуру потолка, пола, стен и оборудования. Текстура учитывает коэффициент отражения, который влияет на равномерность падающего света. Важно также задать коэффициент эксплуатации (MF), который учитывает спад светового потока со временем, в связи с уменьшением потока ламп в течение срока службы и наружным загрязнением стекла. Коэффициент эксплуатации обратно пропорционален коэффициенту запаса МF=1/К_з. А значение коэффициента запаса для светодиодных светильников следует брать равным 1-1,1.

В наших примерах расчёт проведён в программе DIALux. Сцены приняты в условиях полного отсутствия естественного освещения. Количество и места установки светильников определены на основании параметров помещения и расположения оборудования. Светильники типа ДСП 1424 20 Вт расположены колоннами на одинаковом расстоянии друг от друга, в проходах со стороны обслуживания шкафов, с учётом равномерного распределения света. Аварийный светильник типа ДСП 1425 40 Вт размещён в свободном месте между рядами — про особенности его работы читайте ниже.

Важно знать, что при создании общего и местного освещения помещений следует использовать источники света с цветовой температурой от 2400 до 6800 К. А светодиодные светильники в настоящее время используются во всех видах искусственного освещения, благодаря своей энергоэффективности и ряду преимуществ над предшественниками.

1.2. Наружное освещение

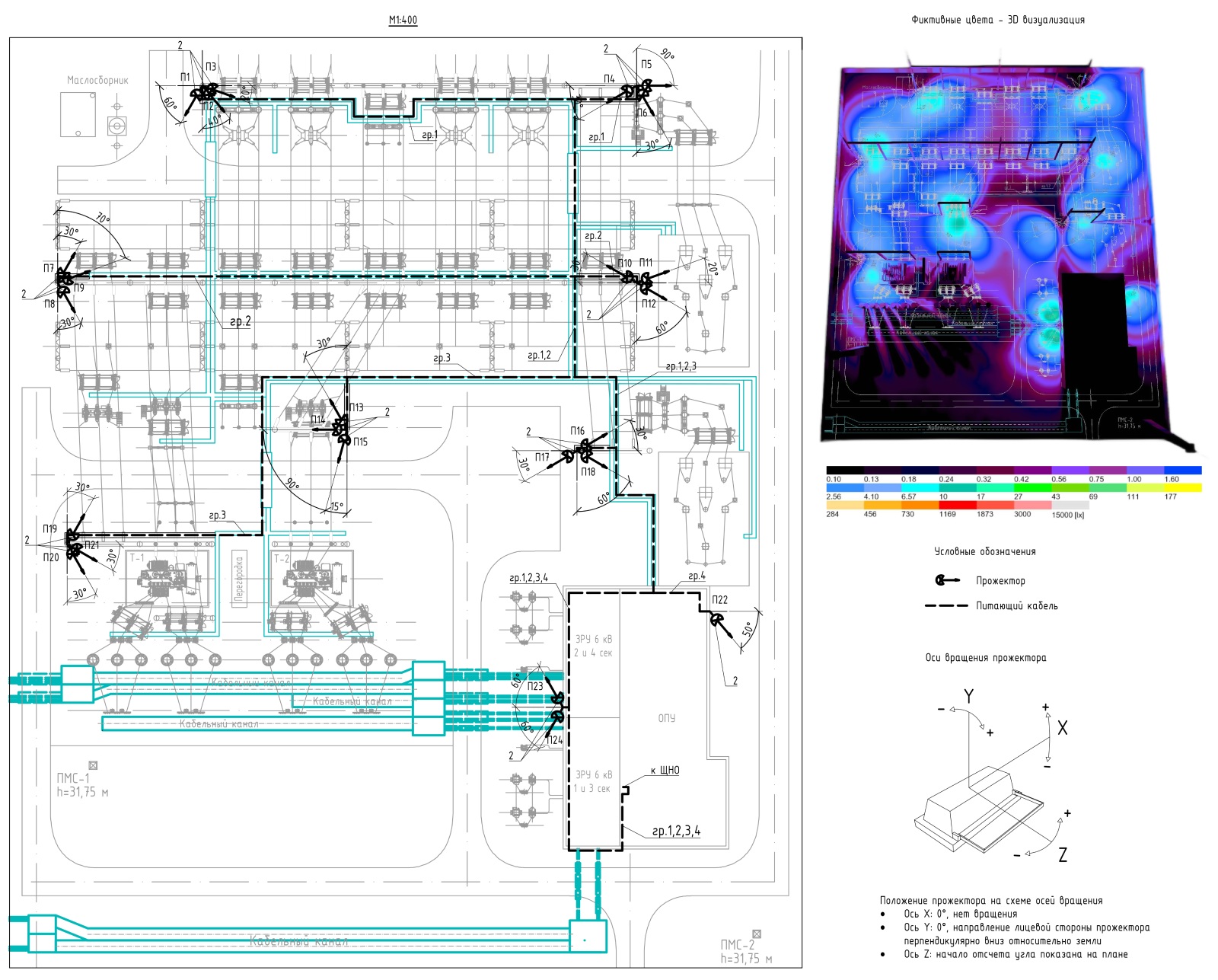

Расположение и мощность осветительных установок наружного освещения должны обеспечивать нормируемый уровень освещённости (табл. 2) в тёмное время суток и в условиях плохой видимости на открытых участках территории подстанции, где происходит движение транспорта и людей, и на рабочих поверхностях электрооборудования.

Светотехническое оборудование сети наружного освещения, как правило, размещается на прожекторных мачтах и парапетах кровель зданий подстанции. Дополнительно, для поддержания необходимого уровня освещённости, светильники наружного освещения могут устанавливаться по месту размещения электрооборудования (например, у силовых трансформаторов для подсветки приборов контроля) и на порталах.

Принцип расчёта наружного освещения аналогичен описанному выше.

1.3. Световое ограждение

Проектирование светового ограждения выполняется в соответствии с требованиями Федерального авиационного правила «Размещение маркировочных знаков и устройств на зданиях, сооружениях, линиях связи, линиях электропередачи, радиотехническом оборудовании и других объектах, устанавливаемых в целях обеспечения безопасности полетов воздушных судов» и руководства по электросветотехническому обеспечению полётов в гражданской авиации РФ РУЭСТОП ГА 95.

Высокие сооружения (препятствия), расположенные на приаэродромной территории и на территории полос воздушных подходов, должны иметь световое ограждение на самой верхней части (точке) и ниже через каждые 45 м (не более) ярусами, при этом в верхних точках препятствий должно быть установлено не менее двух заградительных огней, работающих одновременно.

Световое ограждение включается автоматически в тёмное время суток, а также при плохой видимости из-за погодных условий.

В качестве заградительных огней применяются огни низкой интенсивности постоянного излучения красного цвета. Сила света должна быть такой, чтобы огни были заметны, учитывая интенсивность соседних огней и общую яркость фона, на котором они будут наблюдаться. При этом сила света в любом направлении должна быть не менее 10 кд. Более подробная информация об условиях размещения заградительных огней представлена в указанных правилах.

2. Аварийное освещение

Аварийное освещение — освещение, предусматриваемое на случай выхода из строя питания рабочего освещения.

Аварийное освещение классифицируют по видам:

• резервное освещение;
• эвакуационное.

Аварийное освещение подключается к источнику питания, независимому от источника питания рабочего освещения. На подстанциях и электростанциях, чаще всего, таковой является система оперативного постоянного тока 220 В.

Система аварийного освещения должна быть централизованной (светильники без встроенных автономных источников питания). Аварийное освещение может быть включено как в постоянном, так в и непостоянном режимах.

На энергетических объектах, чаще всего, осветительные приборы аварийного освещения включают одновременно с осветительными приборами рабочего освещения (используется постоянный режим работы). Это позволяет полнее использовать мощности осветительных установок и осуществлять постоянный контроль за исправностью сети аварийного освещения.

В режиме непостоянного действия электропитание для обычного освещения должно быть контролируемым в оконечной цепи для данной зоны. Если потеря питания приводит к прекращению работы обычного освещения в данной зоне, аварийное освещение должно включаться автоматически. На объектах энергетики такое решение встречается реже.

2.1. Резервное освещение

Резервное освещение — вид аварийного освещения для продолжения работы в случае отключения рабочего освещения.

Резервное освещение предусматривают в случаях, когда нарушение в сети питания рабочего освещения может воспрепятствовать работе персонала. На подстанциях это все помещения, где производится работа с оборудованием.

Освещённость от резервного освещения должна составлять не менее 30% нормируемой освещённости для общего рабочего освещения. Резервное освещение допускается использовать в качестве эвакуационного, если оно удовлетворяет требованиям, предъявляемым к эвакуационному освещению.

Светильники аварийного освещения и связанное с ними оборудование цепи должны быть идентифицированы знаками или окраской. Самый распространённый способ обозначить такие светильники — красная метка на его поверхности, не менее 30 мм в диаметре.

2.2. Эвакуационное освещение

Эвакуационное освещение — это вид аварийного освещения для эвакуации людей или завершения потенциально опасного процесса.

Эвакуационное освещение включает в себя:

• освещение путей эвакуации;
• освещение зон повышенной опасности;
• антипаническое освещение больших (> 60 м²) площадей.

Освещение путей эвакуации — вид эвакуационного освещения для надёжного определения и безопасного использования путей эвакуации.

Освещение путей эвакуации следует предусматривать:

• в коридорах и проходах по маршруту эвакуации;
• в местах изменения (перепада) уровня пола или покрытия;
• в зоне каждого изменения направления маршрута;
• при пересечении проходов и коридоров;
• на лестничных маршах, при этом каждая ступень должна быть освещена прямым светом;
• перед каждым эвакуационным выходом;
• перед каждым пунктом медицинской помощи;
• в местах размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации;
• в местах размещения первичных средств пожаротушения;
• в местах размещения плана эвакуации;
• снаружи, перед каждым конечным выходом из здания.

Для путей эвакуации шириной до 2 м горизонтальная освещённость на полу вдоль центральной линии прохода должна быть не менее 1 лк.

Эвакуационное освещение зон повышенной опасности предусматривают в помещениях, если вследствие отключения рабочего освещения создаётся опасность травматизма: помещение мастерской, аккумуляторной. Минимальная освещённость эвакуационного освещения зон повышенной опасности должна составлять 10% нормируемой освещённости для общего рабочего освещения, но не менее 15 лк.

Антипаническое освещение — вид эвакуационного освещения для предотвращения паники и безопасного подхода к путям эвакуации. Как показывает практика, на подстанциях их не бывает, а вот световые указатели обязательны к установке.

Световой указатель — знак безопасности с внутренней подсветкой.

Эвакуационные знаки безопасности (световые указатели) постоянного действия устанавливаются:

• над каждым эвакуационным выходом;
• на путях эвакуации, однозначно указывая направления эвакуации;
• для обозначения поста медицинской помощи;
• для обозначения мест размещения первичных средств пожаротушения;
• для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации;
• в помещениях без естественного света, имеющих площадь более 100 м2 (ЩУ, КРУ, КРУЭ, кабельный этаж и т.д.).

На путях эвакуации световые указатели должны устанавливаться на расстоянии друг от друга, не превышающем расстояние распознавания. Расстояние распознавания для световых указателей определяется по СП 52.13330 (приложение B).

3. Охранное освещение

Охранное освещение выделяют в отдельный вид.

Охранное освещение энергетических объектов предназначено для создания требуемого уровня освещённости в тёмное время суток, а также при плохой видимости из-за погодных условий в контролируемых зонах:

1. периметр подстанции;
2. помещения контрольно-пропускных пунктов (КПП), где производится проверка пропусков;
3. досмотровая площадка;
4. коридоры КПП для прохода людей.

Охранное освещение предусматривается по периметру ПС при наличии на подстанции одного или нескольких следующих факторов:

• военизированной или сторожевой охраны (применяется на ПС 500–750 кВ и на особо важных ПС 220–330 кВ);
• периметральной охранной сигнализации (в т. ч. применяется на ПС 500–750 кВ, на особо важных и на ПС 220–330 кВ с числом присоединений (линейных и трансформаторных) на высшем напряжении — пять и более);
• постоянного дежурного персонала;
• по требованию заказчика.

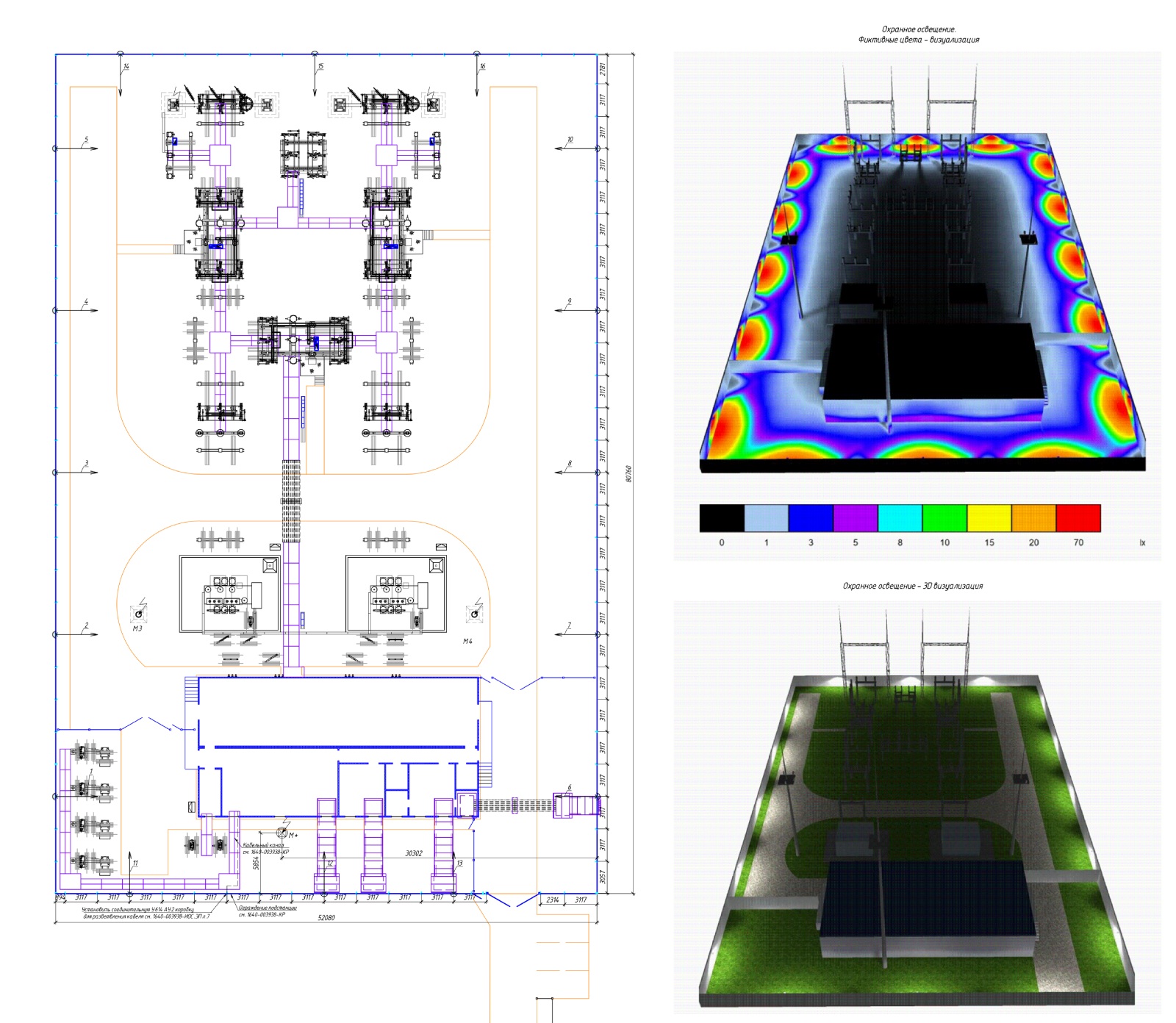

Охранное освещение подстанции должно состоять из основного и дополнительного освещения. Основное охранное освещение должно работать постоянно в тёмное время суток и включаться автоматически по датчику освещённости. Дополнительное охранное освещение предназначено для улучшения эксплуатационных качеств системы охранной телевизионной и расширения возможности визуального контроля. Оно должно включаться при фиксации нарушения на соответствующем охраняемом участке в ночное время, а при плохой видимости — и в дневное.

Сеть охранного освещения по периметру и на территории объекта должна разделяться на самостоятельные участки в соответствии с зонами системы охранной сигнализации и (или) зонами наблюдения системы охранной телевизионной.

Система охранного освещения на подстанции должна обеспечивать:

• гарантированную освещённость во всех контролируемых зонах (табл. 3);
• возможность автоматического включения дополнительных источников света на отдельных зонах охраняемой территории (периметра) при срабатывании системы охранной сигнализации;
• совместимость с техническими средствами системы охранной сигнализации и системы охранной телевизионной;
• ручное управление аппаратурой освещения из помещения охраны.

Сеть охранного освещения должна подключаться к отдельной группе распределительного щита (щиток питания технических средств охраны), расположенного в помещении охраны, закрытого на замок и оборудованного охранной сигнализацией.

Светильники охранного освещения должны быть светодиодными энергосберегающими, устанавливаться, чаще всего, не выше ограждения и иметь защиту от механических повреждений. Конструкции светильников должны иметь класс защиты не ниже IP56.

4. Дежурное освещение

Дежурное освещение — это освещение, используемое в нерабочее время.

Для дежурного освещения следует применять часть светильников рабочего освещения с питанием их от самостоятельной групповой линии или аварийного освещения. Величины освещённости, равномерность и требования к качеству для дежурного освещения не нормируются.

ССЫЛОЧНАЯ ЛИТЕРАТУРА

Более подробную информацию можно найти в ГОСТе, стандартах организаций и справочниках. Все указанные нормативно-технические документы, в актуальных редакциях, хранятся на странице НТД и отфильтрованы по ссылке⎘.

РЕКОМЕНДУЕМ К ПРОЧТЕНИЮ

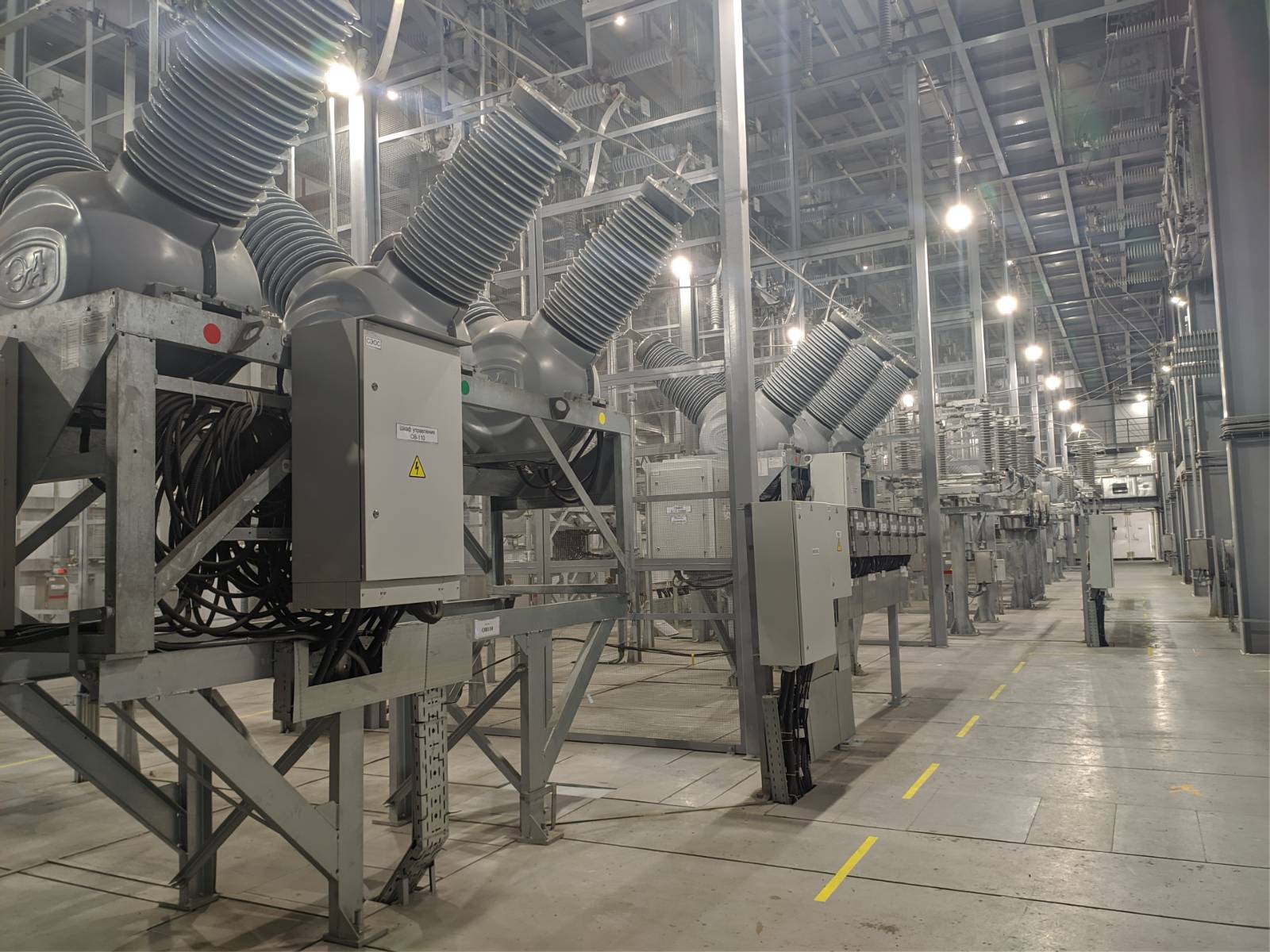

Выключатель — контактный коммутационный аппарат, способный включать, проводить и отключать токи при нормальных условиях в цепи, а также включать, проводить в течение нормированного времени и отключать токи при нормированных анормальных условиях в цепи, таких как короткое замыкание.

Воздушный выключатель — это выключатель, в котором дуга образуется в потоке воздуха высокого давления.

Элегазовый выключатель — это выключатель, контакты которого размыкаются и замыкаются в элегазе (шестифтористой сере SF₆).

Сможете ли вы ответить на вопрос — «что вас ждёт впереди» — в начале крупного проекта? Наверное, абсолютной уверенности в этом нет ни у кого. В этой статье мы поведаем свой опыт работы над проектом по замене выключателей сверхвысокого напряжения 500 кВ, воздушных — на элегазовые. В ней вы узнаете о главной проблеме, с которой есть вероятность столкнуться, а также о путях выхода из неё.

1. Немного теории о специфике работы линий сверхвысокого напряжения

К линиям сверхвысокого напряжения принято относить воздушные и кабельные линии электропередачи свыше 220 кВ. В нашей стране таковыми являются ЛЭП 330, 500, 750 и 1150 кВ.

Одним из побочных эффектов при передаче энергии на уровне сверхвысокого напряжения является величина зарядной мощности, генерируемая ёмкостью ЛЭП. Поэтому возникает необходимость в её компенсации. И компенсирующими устройствами чаще всего служат шунтирующие реакторы (ШР).

Типовое подключение реактора в линию (по схеме «четырёхугольник») показано на рисунке.

Подсчитано, что для компенсации 100% зарядной мощности линии 500 кВ длиной 175 км требуется один ШР мощностью 180 МВАр. Если линия длиннее, то возможна установка двух реакторов, на обоих концах линии.

Но добившись «хорошей» компенсации, возникают серьёзные проблемы при включении такой линии в работу, так как выключателям приходится бороться с апериодической составляющей переменного тока. Эти проблемы были не такими явными в эпоху воздушных выключателей (в силу особенностей конструкции), но встали очень остро в эпоху элегазового оборудования.

2. Возникновение апериодической составляющей в сети 500 кВ

В нормальном режиме ток имеет форму синусоиды, периодичность которой, как известно, составляет 1/50 секунды (для 50 Гц нашей сети). Апериодическая составляющая вносит свои коррективы в эту синусоиду, что может негативно сказаться на работе современного оборудования.

Осциллограмма наглядно показывает влияние апериодической переходной составляющей тока на коммутацию фаз «А», «В» и «С» в нулевой момент напряжения фазы «А». Синусоида тока в фазе «А» значительное время не переходит через «ноль», а из этого следует, что включение (или отключение) её цепи может произойти с задержкой.

У элегазовых выключателей автокомпрессионного типа имеется особенность: во время горения дуги она в некоторой степени блокирует поток элегаза через сопло выключателя. Горящая дуга характеризуется очень высокой температурой и мощным излучением тепла и начинает нагревать элегаз в ограниченном газовом объёме. Таким образом, давление внутри объёма возрастает и приводит к разрыву полюса выключателя при длительной блокировке потока элегаза, причиной которой может стать медленно затухающая апериодическая составляющая. Поэтому не учитывать этот переходный процесс при замене выключателей нельзя.

В нашем проекте к подстанции 500 кВ присоединены две линии разной длины. К одной линии (назовём её ВЛ № 1, меньшей протяжённостью, 105 км) подключён один ШР, к другой (ВЛ № 2, протяжённостью 355 км) — два ШР, размещённые с противоположных концов линии. Замене подлежат шесть выключателей: 4 линейных и 2 реакторных.

Расчёты показали, что при включении линейных выключателей 500 кВ в различных режимах (плановом симметричном и несимметричном, ОАПВ, ТАПВ) опасных перенапряжений не происходит, но апериодическая составляющая тока не позволяет безопасно включить линии с подключёнными к ним реакторами! Нужно искать пути решения проблемы.

3. Способы борьбы с апериодической составляющей тока в сети 500 кВ

Известны следующие способы борьбы:

1. использование устройств преднамеренной неодновременной коммутации полюсов;
2. оснащение выключателей предвключаемыми резисторами;
3. включение резисторов в нейтраль ШР;
4. включение ВЛ с меньшим числом реакторов (или без них).

4. Использование устройств преднамеренной неодновременной коммутации полюсов (УПНКП)

Теория. При одновременном замыкании полюсов выключателя апериодическая составляющая в токе через выключатель будет отсутствовать в том полюсе выключателя, который замыкается в момент максимума напряжения (см. осциллограмму фазы А на рисунке ниже). В двух других полюсах момент замыкания отвечает меньшему значению напряжения и, следовательно, апериодическая составляющая в токе через выключатель будет присутствовать.

Если коммутировать полюса неодновременно, т.е. в момент максимума напряжения на каждой фазе, то апериодическая составляющая будет отсутствовать во всех полюсах.

Практика. В настоящее время точность управляемой коммутации недостаточно высока. Поэтому технология УПНКП не может использоваться в роли основного мероприятия по снижению апериодической составляющей.

5. Оснащение выключателей предвключаемыми резисторами

Теория. Расчёты нашей сети показали, что предвключаемый резистор R с сопротивлением 800 Ом и временем его нахождения в цепи вспомогательных контактов (ВК), равном 10 мс, позволяет осуществлять безопасные для выключателя коммутации в плановых и аварийных режимах.

Но резисторы полностью не избавляют ток в выключателе от наличия апериодической составляющей. Это объясняется тем, что предвключаемый резистор, введённый в цепь на первом этапе коммутации и обеспечивающий затухание апериодической составляющей, на втором этапе выводится из цепи и переходный процесс повторяется, хоть и в меньших масштабах.

Практика. Отечественный производитель выключателей 500 кВ заявляет о своей готовности оснастить оборудование резисторами необходимых параметров, но опыта подобной реализации нет, и аттестации Россетей такое оборудование пока не имеет.

6. Включение резисторов в нейтраль ШР

Теория. При включении трёх резисторов RN с сопротивлением 300 Ом каждый в нейтраль ШР затухание апериодического тока в выключателе происходит за существенно более короткое время (см. схему включения ниже). Однако, в случае возникновения КЗ в неблагоприятный момент времени, ток в выключателе ШР стремится к нулевому значению по апериодическому закону, не имея нулей в своём составе. Это означает, что в выключателе в нейтрали ШР будет протекать точно такой же ток. После подачи команды на отключение выключателя в нейтрали ток в цепи ШР не прервётся, а значит, ШР не отключится. Таким образом, описанное усложнение схемы считаем безосновательным.

7. Включение ВЛ с меньшим числом реакторов (или без них)

В нашем случае определено, что короткую линию (ВЛ № 1) необходимо вводить в работу без реактора, длинную (ВЛ № 2) — отключая один из них.

Для внедрения этого способа необходимы:

7а) разработка специального алгоритма работы устройств РЗА линий

или

7б) перенос ШР на шины.

В обоих случаях исключено прямое включение максимально скомпенсированных линий в работу. Только первый вариант усложняет работу релейной защиты в процессе эксплуатации, а второй — требует реконструкции шин ОРУ 500 кВ с монтажом новых порталов на этапе строительства.

8. Итоговое решение

На совместном совещании с заказчиком выбран вариант реализации 7а: с усложнением алгоритма коммутации оборудования.

Кратко, на примере короткой линии, это значит:

• отключение выключателя реактора производится одновременно с отключением выключателя линии;
• при плановом включении линии первым включается линейный выключатель со стороны более мощной системы, вторым — выключатель на противоположном конце, третьим — выключатель реактора;
• при КЗ на линии устройства РЗА ВЛ действуют, в том числе, на отключение реактора;
• при успешном АПВ линии через 1 с подаётся команда на включение реактора, при неуспешном АПВ — включение реактора запрещается.

РЕКОМЕНДУЕМ К ПРОЧТЕНИЮ
